棘爪式联轴器离合锁钩结构设计

　　该零件属于传动系统中的棘爪式锁止构件，常见于需要单向传递扭矩或实现接合、脱开动作的联轴器机构中。其核心作用是在两轴之间建立可分离的机械连接，通过钩状端部与配合齿面或卡槽啮合，将旋转运动从主动侧传递至从动侧；在反向受力或需要断开动力时，钩体可绕枢轴抬起或让位，避免逆向锁死，同时保护后续传动链免受冲击载荷损伤。这类结构广泛出现在轻工输送设备、包装机械、纺织机械、小型机床进给机构以及自动化间歇传动装置中，尤其适合空间紧凑、需要频繁离合且传递中等扭矩的场合。

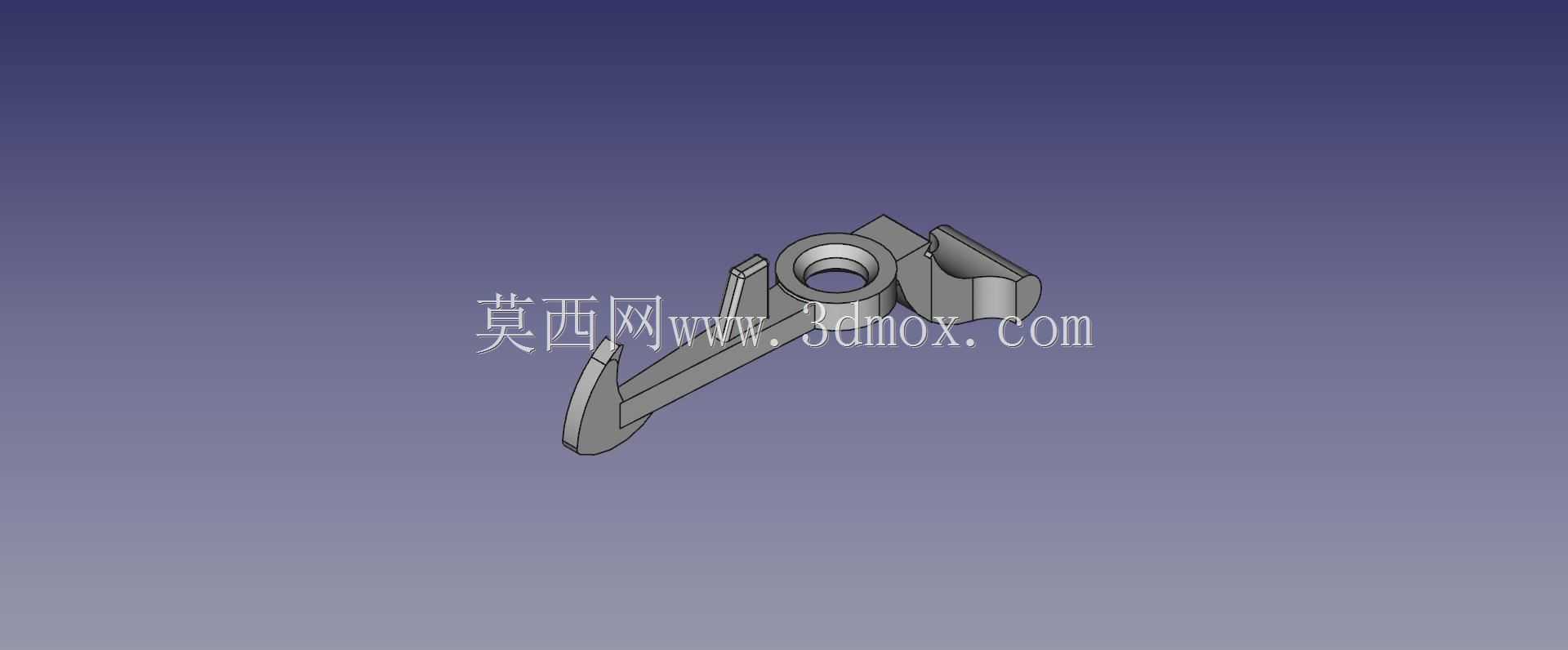

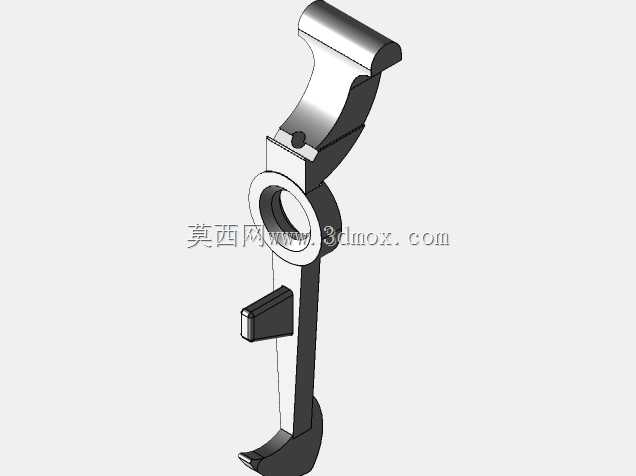

　　从结构形态看，零件整体呈细长悬臂钩状，一端为带同轴孔的回转支承座，另一端为钩头，中间通过变截面臂身连接。支承座孔用于安装销轴或衬套，是整个零件的摆动回转中心，孔口设置的环形凸台可提高局部刚度，并为轴向定位提供贴合面。臂身截面沿长度方向逐步变化，靠近支承座区域厚度较大，用于承受啮合瞬间的弯曲与剪切复合应力；向钩头延伸时截面适当收窄，既控制零件整体质量，又为让位动作预留运动空间。钩头工作面采用圆弧过渡与斜面组合，能够在接合过程中引导配合件顺利滑入，在承载时将啮合力沿臂身方向合理传导，降低局部应力集中。

　　设计思路上，该构件优先保证回转灵活与锁止可靠之间的平衡。枢轴孔与销轴之间需预留合理配合间隙，间隙过小会在热胀或污物进入后出现卡滞，间隙过大则会导致啮合位置偏移、冲击噪声增大。臂身长度决定了锁钩的开合行程，也直接影响杠杆比：较长的臂身可降低驱动端所需的顶起力，但会降低整体刚性并增大啮合冲击；较短臂身刚性更好，但对配合件的位置公差更敏感。因此在实际建模时，需结合安装腔内的回转包络反复校核臂身外轮廓，确保钩体在完全抬起与完全落下两个极限位置均不与腔壁、弹簧或相邻传动件发生干涉。

　　外形尺寸与安装边界方面，回转孔中心是整个零件的装配基准，所有关键工作面均围绕该中心布置。钩头啮合点到孔中心的距离决定传力力臂，应与配合齿的节圆半径或卡槽深度匹配；支承座外圆需嵌入安装支座的对应槽位，两侧端面要留有挡圈或压板的固定空间。臂身下方通常为弹簧或顶杆作用区域，建模时应在腹部留出足够避让面，使复位弹簧能够稳定抵靠，防止工作过程中弹簧侧向滑移。零件顶部和侧向的凸起结构并非工艺余料，而是用于限制最大摆角或与拨叉配合的受力面，在装配体中需与限位块保持设定间隙，以控制锁钩的转角范围。

　　承载特性上，该零件在接合瞬间会受到接触冲击，钩头前缘容易出现压陷和磨损，因此工作面通常需要较高硬度，而臂身又需具备一定韧性以吸收振动。三维建模时应在钩头根部设置连续圆角，避免尖角造成疲劳裂纹；支承座与臂身交接处也应采用渐变过渡，使应力流线沿零件轮廓平滑通过。对于需要轻量化的高速场合，可在臂身非承载侧去除局部材料，但不能削弱孔周环形区域的截面，否则枢轴孔在反复载荷下容易发生椭圆化。

　　在装配关系中，该锁钩通常与销轴、复位弹簧、限位销以及带齿或带槽的配合轮共同组成离合单元。销轴穿过中心孔后两端固定在支架上，弹簧持续对钩体施加朝向啮合位置的力矩；当主动件转动到设定相位，钩头在弹簧作用下落入卡槽，扭矩通过钩体侧面传递；当需要脱开时，外部拨杆或凸轮推动臂身尾部，使钩头抬起并脱离配合面。模型中各圆弧面、斜面和限位面的相对位置必须准确，否则会出现无法落钩、落钩后自动脱开或抬起后仍刮擦配合齿等问题。

　　从设备选型角度看，这类构件适用于转速不极端高、冲击载荷可控但要求结构简单、维护方便的传动部位。相比摩擦式离合，棘爪锁钩式结构具有啮合位置确定、传递比无滑移的优点；相比牙嵌式刚性离合，它对接合相位的要求更低，并可通过钩体弹性让位减小瞬时冲击。实际应用中需重点关注配合齿的硬度匹配、销轴的润滑条件以及弹簧力的设定：弹簧力过小会导致啮合不可靠，过大则会加剧钩头和配合面磨损，并增加脱开所需的操作力。

　　建模过程中，可先以枢轴孔中心为基准建立草图，确定钩头啮合点、臂身中心线和尾部驱动面的位置关系，再通过拉伸形成主体截面。支承座孔、环形凸台和侧向加强结构宜分步成型，便于后续调整壁厚和圆角。完成实体后应在装配环境中进行运动包络检查，模拟锁钩从完全闭合到完全打开的全过程，重点观察钩头与配合齿的进入轨迹、臂身与腔壁的最小间隙以及弹簧作用点是否始终落在支撑面上。对于批量生产场景，还需在模型中预留拔模斜度和分型面位置，使铸件或粉末冶金件能够顺利脱模，同时保证枢轴孔等关键加工面具有足够的精加工余量。
