室内健康环境监测传感节点外壳结构

　　该结构件面向室内空气质量长期监测场景，核心任务是在有限空间内集成主控、环境感知与状态指示单元，同时保证电路板固定可靠、外部接口可达、壳体具备基本防护能力。实际部署位置多为办公桌边、墙面低位或设备柜内，因此整体外轮廓采用紧凑矩形布局，避免突出结构占用过多安装空间；边角做小圆弧过渡，既降低打印或注塑时的应力集中，也减少日常触碰造成的磕碰损伤。

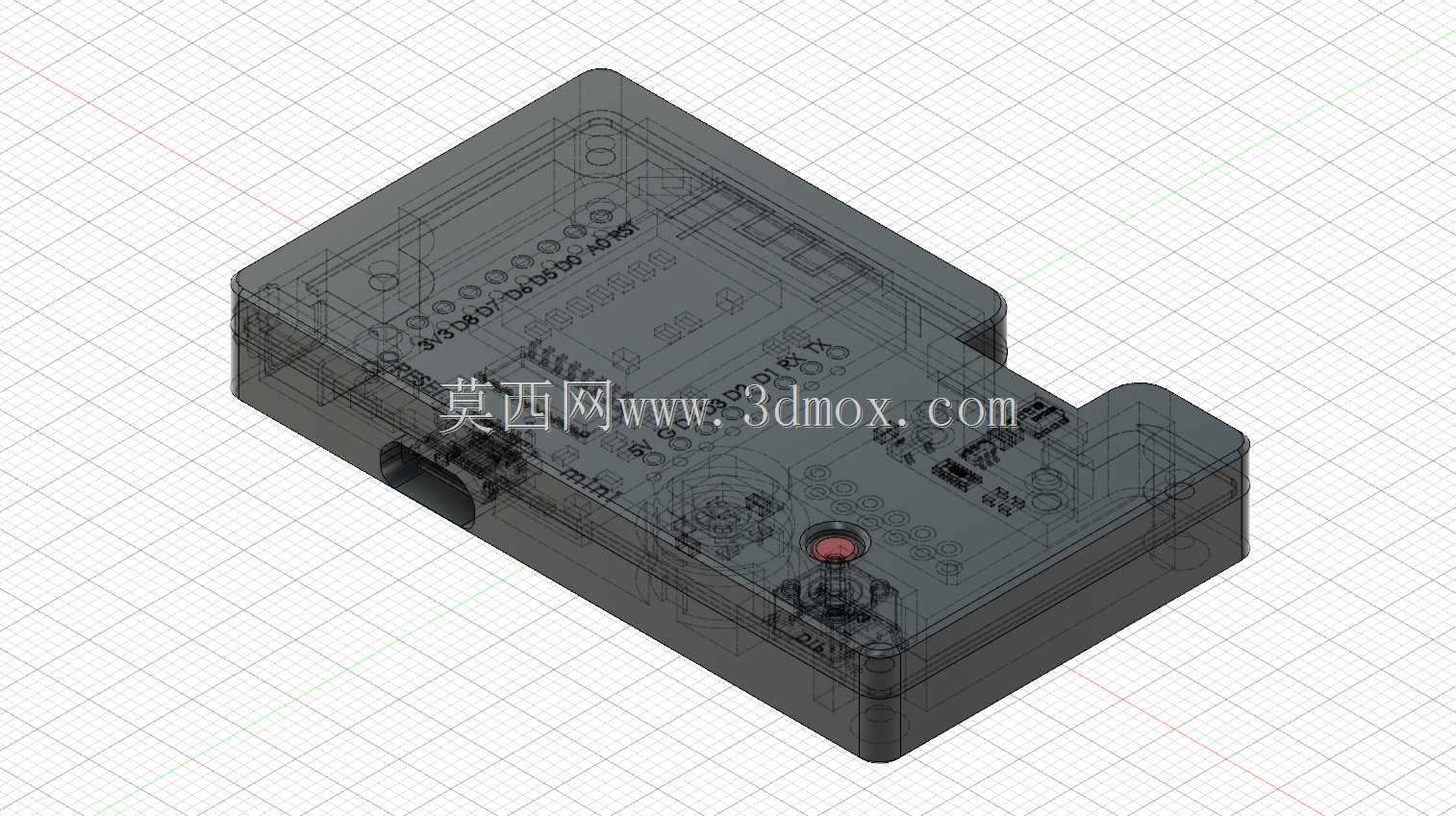

　　从功能分区看，壳体内部预留了WEMOS D1-Mini控制板、BME680环境检测模块以及RGBW指示灯的安装位置。主控板区域设置定位柱与卡扣，限制PCB在X、Y、Z三个方向的窜动；感知模块靠近壳体侧面预留的通气区域，使空气能够自然流经传感器，避免完全密闭导致温湿度、气压及VOC检测响应滞后。指示灯位置对应壳体上的透光孔，红色状态灯可直接外露，用于提示上电、联网或异常状态；RGBW灯珠则可通过不同颜色反映空气质量等级，用户无需连接上位机即可获得直观反馈。

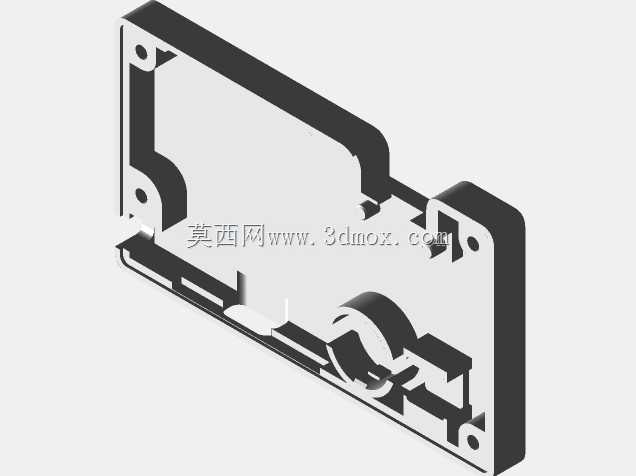

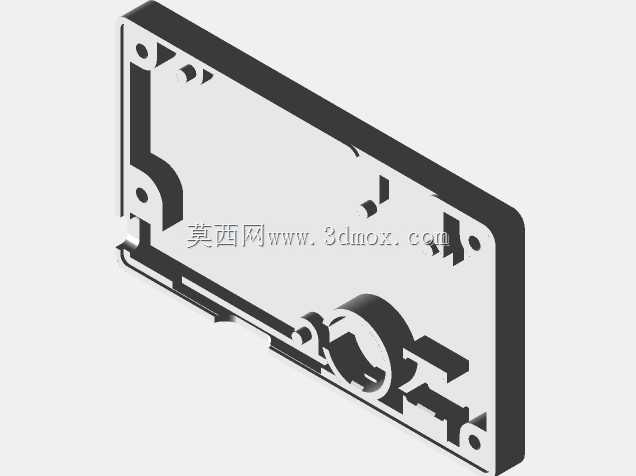

　　壳体外形并非简单等厚盒体，而是根据元器件高度进行局部退让。较高的接插件区域形成阶梯状凸起，较薄的传感器区域则压低壳体高度，从而在满足装配的前提下压缩整体体积。侧壁预留接口开口，位置与板载USB或供电接口对齐，开口边缘保留足够壁厚，防止反复插拔线材时造成边缘崩裂。底壳与上盖之间采用卡扣结合少量螺钉柱的思路：卡扣承担日常定位与预紧，螺钉柱提供长期连接的夹紧力，兼顾装配效率与维护可拆卸性。

　　安装边界方面，底部平面可直接平放于桌面，也可通过背胶、扎带或小型支架固定在垂直面上。壳体外部没有复杂悬伸结构，适合通过FDM打印进行小批量验证；若转入量产，壁厚、拔模斜度和螺丝柱加强筋均可在现有三维结构基础上进一步优化。内部走线空间沿板边布置，避免线材压在传感器表面或遮挡通气路径；柱位与开孔均围绕PCB基准建立，保证改版后只需调整局部特征即可快速适配。

　　在工程实现上，这类传感节点更强调长期稳定运行而非单纯追求小型化。壳体将敏感元件、主控和指示功能整合在同一防护空间内，既减少外部灰尘直接落在电路板上的概率，又不完全阻断空气交换。结构设计中对按钮、灯孔、接口和固定柱的位置关系进行了统一协调，使装配顺序清晰：先固定PCB，再连接指示灯与传感器线束，最后扣合上盖并锁紧。对于从事物联网终端、环境监测设备或小型电子外壳开发的结构工程师而言，该模型可直接作为电路板堆叠、开孔避让、壳体分模和安装方式验证的参考对象。
