波纹压型水泥屋面瓦板材结构

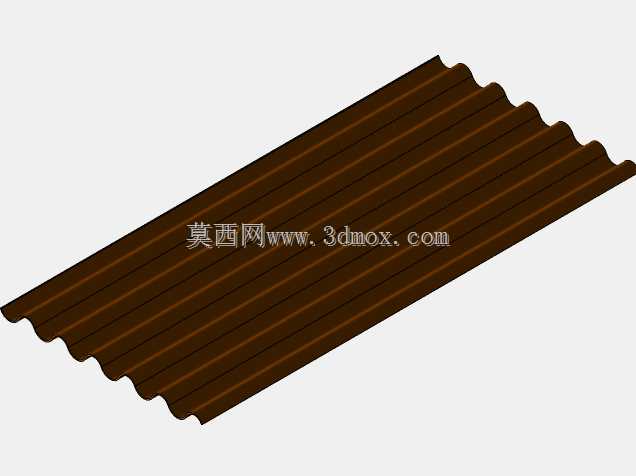

　　该模型呈现的是一种连续波纹压型的水泥类屋面板材，板面沿长度方向形成规则起伏的波峰与波谷，整体轮廓平直，边缘按波型自然收束。这种板件常用于工业厂房、仓储棚、附属用房以及临时建筑的屋面围护，也可在有防腐、耐候要求的户外构筑物中作为墙面板使用。其波纹形态并非单纯装饰，而是通过截面弯折提高薄板的抗弯刚度，使材料在有限厚度下仍能跨越檩条间距，承受自重、积雪、检修荷载以及风吸作用。

　　从实际使用角度看，板材的功能核心在于排水、承载和耐久性。波谷形成连续导水通道，降雨时水流可沿纵向迅速排走，减少屋面积水与渗漏概率；波峰则增强截面高度，使板件在横向受力时具有更好的截面惯性矩。水泥基材料本身具备较好的耐候、耐腐和防火性能，在潮湿、轻度腐蚀或不宜采用金属板的环境中具有稳定表现。设计时需要重点控制波距、波高、板宽和搭接关系，这些几何参数直接影响板材的有效覆盖宽度、接缝密封以及支承布置。

　　外形尺寸方面，模型对应板件长度约2000mm、宽度约920mm，属于便于运输和人工铺设的常用规格。长度方向决定单块板在屋面坡度方向上的覆盖能力，宽度方向则与波型周期及侧边搭接量共同决定实际有效宽度。安装边界不能简单按外形尺寸计算，而应扣除相邻板材侧向搭接所占用的波形区域；若采用上下排错缝铺设，还需在长度方向预留足够的顺水搭接长度，以防止雨水在风压作用下倒灌。端部边界应落在檩条或支承构件上，避免悬空段过长造成端部开裂或振动。

　　建模时应先建立单片波形截面，再沿长度方向拉伸成型，这样能够准确表达波峰、波谷的连续关系，也便于后续调整波距和波高。侧边搭接面需要保留完整波形，不能为了简化而把搭接区压平，否则在装配时会出现相邻板无法贴合的问题。板件四角和边缘可按实际产品做轻微倒角或实体厚度处理，使模型在剖切、装配和工程图中更接近真实构件。若用于屋面排布，还应结合建筑轴线、檩距和坡度进行阵列，检查波峰对齐、错缝位置以及与屋脊、檐口、泛水件的交接关系。

　　结构选型时，这类波纹板的支承间距不能仅凭经验确定。波高较小、板厚较薄时，跨中挠度会成为控制因素；在风荷载较大的地区，檐口、角部区域还需考虑风掀作用，连接件数量和边部压紧范围应相应增加。板材与檩条之间通常通过专用钩件、压条或紧固件连接，紧固件位置宜布置在波峰或波谷的受力合理处，避免因开孔位置不当造成局部应力集中或渗水。对于需要开孔穿管、设置天窗或检修通道的部位，应在板件周围增加补强和防水构造，而不能直接在无支承区域随意切割。

　　从制造角度看，波纹形状需要保证整板一致性。若波距偏差过大，多块板并排铺设时会出现波形错位，搭接面形成缝隙；若波高不足，板材刚度和排水能力都会下降；若边缘翘曲，则安装后容易产生应力集中。三维模型在这些方面提供了清晰的几何基准：设计人员可据此量取有效覆盖宽度，校核搭接边界，导出截面用于支承计算，也可将其放入整体建筑或设备防护棚模型中进行干涉检查。

　　在工程应用中，这类板件不只承担遮蔽作用，还会影响排水组织、维护安全和外观秩序。板长较短时，运输和更换更方便，但接缝数量增加；板长较长时，接缝减少，防水整体性更好，但对搬运和吊装提出更高要求。2000mm长度在现场铺设中具有较好的平衡性，单人或两人配合即可完成就位，920mm宽度则适合与常规檩条布置相协调。通过三维方式预先呈现波形、厚度和边界尺寸，可以帮助结构设计、施工和采购人员更直观地判断板材排布方式、连接件位置以及与周边构件的配合关系，从而减少现场试装和返工。
