大尺寸波纹瓦Profil5型结构造型

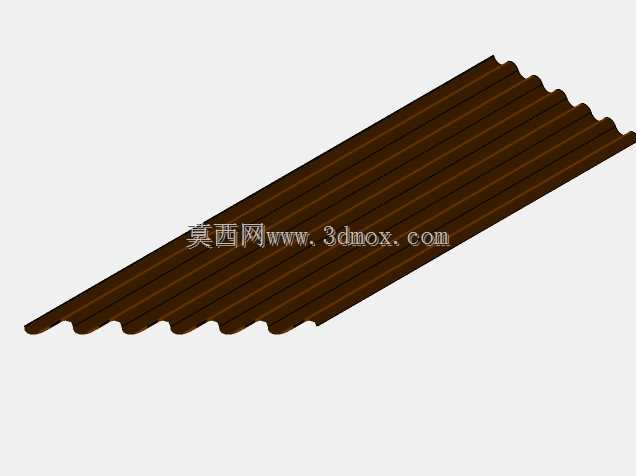

　　该构件为Profil5型波纹瓦的等比例三维结构，整体呈现连续起伏的正弦式瓦楞形态，板材总长度3100mm、有效覆盖宽度920mm，建模阶段完整还原了瓦面的波峰波谷曲率、板材端部裁切边界以及侧边的搭接止口轮廓，所有曲面过渡均与实体压型板材的成型特征保持一致。从工程应用场景来看，这类大尺寸波纹瓦多用于工业厂房屋面、临时仓储棚顶、户外设备防护廊道以及低层装配式建筑的外围护结构，长尺寸规格可以减少屋面沿坡度方向的拼接缝数量，降低渗漏隐患，920mm的有效宽度则匹配常规檩条的排布间距，在现场铺设时能够直接对齐檩条安装位，无需额外裁切调整。从实际功能特性上分析，连续的波纹结构并非单纯的造型设计，

　　波峰与波谷形成的同向肋条能够在板材厚度较薄的前提下大幅提升面外抗弯刚度，承受屋面活荷载、积雪荷载以及阵风负压时，板面不会出现明显的下挠变形；波谷同时构成了自然的排水导槽，降雨时雨水会沿瓦楞的延伸方向快速排向檐口，不会在板面形成积水洼区。建模过程中对搭接结构的处理参考了现场安装的实际边界，板材两侧的波型采用错峰配合设计，相邻两块瓦铺设时，一侧的波谷可以嵌入另一块瓦的波峰下方，形成顺水搭接，搭接宽度控制在一个完整波距范围内，既保证拼接处的水密性，也不会过度占用板材的有效覆盖面积。端部边界则根据屋面坡度的对接需求做了齐边处理，上下段瓦沿坡度方向搭接时，端部可以直接叠合在另一块瓦的波峰上方，配合防水紧固件即可完成固定。结构设计层面，

　　该瓦型的波高、波距参数经过长期工程验证，在板材自重、施工踩踏荷载与温度变形之间取得平衡，连续的同向波纹允许板材沿长度方向产生微量的热胀冷缩位移，不会因为季节温差变化出现板面鼓曲或紧固件拉裂的问题。三维建模时将每一道瓦楞的曲率做了连续相切处理，没有出现生硬的折角，还原了压型工艺成型后板材的自然圆弧过渡，同时保留了板材的均匀壁厚特征，可直接用于屋面排布的干涉校验、施工方案模拟以及围护结构的荷载验算参考。在设备防护类场景中，这类瓦板也可作为户外机组、管线廊道的遮阳挡雨罩壳，利用自身的波纹刚度减少内部支撑骨架的用量，长尺寸规格可以实现整段罩壳无横向拼接，整体防护的密闭性更优。建模时划定的安装边界清晰标注了板材的外轮廓极限尺寸，

　　排布设计时可直接依据该尺寸计算檩条间距、搭接余量与固定点位，避免现场安装时出现尺寸错配。瓦面的波纹走向同时兼顾了结构受力与排水导向，沿屋面坡度顺向铺设时，导水路径无横向阻挡，排水效率远高于平面拼接板材；即便是在低坡度的屋面上使用，波谷导槽也能约束雨水流向，减少雨水漫过搭接缝的概率。从构件全生命周期的使用角度看，这种等截面连续波纹结构的抗风揭能力也更突出，紧固件沿波峰位置固定后，风荷载产生的吸力会通过连续肋条均匀分散到整个板面，不会出现局部应力集中导致的板材撕裂。三维模型完整保留了这些结构细节，没有对瓦楞曲率做简化省略，能够为后续的工程排布、结构校核、安装模拟提供精准的几何依据。
