大尺寸波纹瓦楞屋面板材结构

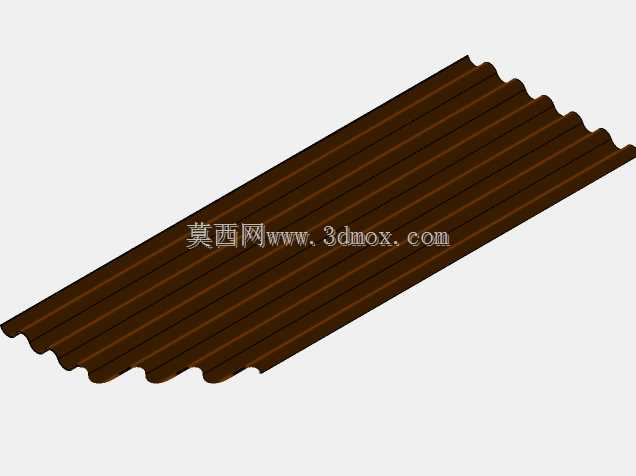

　　在工业厂房、仓储库房、临时棚舍以及农业设施的屋面围护设计中，波纹压型板材是最常见的受力覆盖构件之一。这类构件通过连续的波浪形截面，在较薄的板厚条件下获得远高于平板的截面惯性矩，从而能够跨越较大的檩条间距，同时承担风荷载、雪荷载、积灰荷载以及施工检修阶段的局部踩踏力。本次呈现的长幅波纹板，整体外轮廓长度达到2500毫米，宽度覆盖920毫米，属于工程中常用的单块定尺规格，能够在减少现场拼接缝数量的同时，兼顾运输尺寸限制与单人或双人吊装的可操作性。

　　从截面形式看，板体沿长度方向贯通连续波峰与波谷，波纹走向与板材长边平行。这种布置方式使板材在跨度方向形成多道并列的受力肋，荷载可沿波纹走向迅速传递至两侧支撑构件。波峰与波谷之间的圆弧过渡并非单纯的造型处理，而是控制应力集中的关键区域：若过渡半径过小，压型成型时容易在弯角处产生微裂纹，长期受温度循环作用后还可能出现涂层开裂；半径过大则会削弱截面高度，降低板材的抗弯承载能力。因此在建模过程中，需要对每一道波纹的曲率、波距和波高进行统一约束，保证整板截面在全长范围内一致，避免因局部几何偏差导致装配后与支架、密封件不贴合。

　　板材的两个短边为平直切断边，两个长边则随波纹形成自然的波浪轮廓。实际工程中，相邻板材通常沿宽度方向进行侧向搭接，即一块板的侧边波峰覆盖另一块板的侧边波谷，再通过自攻钉、支架或夹具固定在下部檩条上。920毫米的有效覆盖宽度需要结合搭接量综合判断：若搭接一个完整波距，结构的防水冗余更高，但材料利用率会相应下降；若采用半波搭接，则安装速度更快，但对板边成型精度和密封胶条的压缩量要求更严。三维模型中保留完整的侧边波纹形态，正是为了让设计人员在排布屋面板阵列时直接验证搭接关系，检查相邻板在波峰对齐、错缝布置以及檐口收边处是否存在干涉。

　　在安装边界方面，2500毫米的长度决定了板材两端通常分别支撑在两根或多根平行檩条上。端部不能简单视为完全固定约束，因为金属或纤维水泥类板材在日照温差下会产生明显的伸缩变形。若两端全部被刚性压紧，板内可能积累较大的温度应力，引发鼓曲、钉孔撕裂或密封失效。合理的构造通常是在一端设置固定连接，另一端允许有限滑移，或者通过弹性垫片、预制长圆孔来释放轴向位移。模型中平直的端部表面为这些连接件、堵头件和泛水件的布置提供了清晰基准，结构工程师可以据此确定钉位距板边的最小距离，避免过近造成端部劈裂，过远又导致风揭时边部失稳。

　　从使用功能看，这种波纹板不仅承担围护和承载作用，其表面波纹还会直接影响排水路径。降雨或融雪时，水流沿波谷形成的纵向沟槽快速向檐口排放，波峰则作为加强筋和分水棱同时存在。若板长方向布置不当，波谷出现横向凹陷或安装挠度偏大，就可能在局部形成积水区，长期积水会增加荷载并加速材料老化。因此在建模和选型阶段，需要结合屋面坡度复核板底支撑间距，保证板材在自重和活荷载组合下的挠度处于可控范围内。

　　对于设备外围护、车间隔断或轻型罩体设计，这类波纹板也常被用作立面围护构件。竖向安装时，波纹方向与地面垂直，有利于隐藏灰尘并提高立面刚度；横向安装时，则可形成更强的水平线条感，但防水节点需另行处理。无论采用哪种方向，板件的可加工性都取决于截面几何是否能够通过辊压、模压或折弯稳定成型。连续等截面波纹特别适合大批量辊压生产，板长可按项目需要裁切，而920毫米宽度也便于与标准压型设备和包装托架匹配。

　　在三维建模层面，该构件的难点并不在于复杂曲面数量，而在于长尺寸条件下的几何一致性控制。若采用逐段拼接波峰波谷，容易在累积误差作用下出现端部波距错位；更可靠的方式是先绘制单周期截面草图，再沿长度方向进行精确阵列或拉伸，并对两端边界进行统一修剪。这样得到的模型在转换到装配环境时，能够顺畅地与檩条、固定座、密封胶条、包角和天沟等附属构件进行空间校验。对于需要进行有限元简化的场景，还可以基于该实体提取中面或截面线，用于板壳单元建模，分析不同支撑条件下的挠度、应力以及风揭响应。

　　整体而言，这块2500毫米乘920毫米的波纹板材模型并非孤立的外观件，而是屋面或围护系统中的基础承载单元。它的尺寸决定了板块划分和吊装效率，波纹几何决定了刚度与排水性能，端部与侧边边界则直接影响搭接、密封和温度变形释放。把这些工程约束在三维阶段提前表达清楚，后续的支架选型、节点深化和现场安装才能减少返工，保证围护系统在长期使用中兼具强度、密封性和耐久性。
