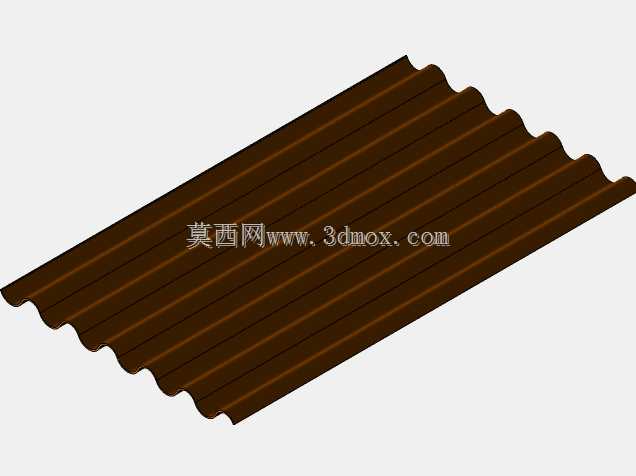

波纹屋面压型板1600乘920规格结构

　　该构件属于建筑围护系统中常用的波纹压型板材，整体呈矩形薄板形态，板面沿宽度方向连续起伏形成规则波峰与波谷，这种截面形式并非单纯为了外观，而是通过几何折皱显著提升薄板在垂直板面方向的抗弯刚度。在同等材料厚度条件下，波纹截面能够把平面外荷载更有效地转化为沿板长方向的薄膜应力与弯曲应力，从而降低材料用量，同时保证屋面对雨雪荷载、施工检修荷载以及风吸作用的承载能力。

　　从实际工程使用来看，这类板材常应用于工业厂房、仓储库房、临时设施、农业棚舍以及部分附属建筑的屋面或墙面围护。安装时多以波峰或波谷位置作为固定点，通过自攻螺钉、支架或压条与下部檩条连接；波谷可形成顺坡排水通道，使雨水沿波纹方向快速排走，减少积水渗漏风险。相邻板材之间通常依靠侧边波纹搭接，搭接区域需要结合波型匹配度、密封胶条或防水构造来控制雨水倒灌，因此波距、波高和板边直线度会直接影响现场装配效率与后期防水可靠性。

　　本模型外形尺寸取1600mm与920mm两个方向，其中1600mm可理解为沿波纹延伸或板长方向的覆盖尺寸，920mm为横向有效宽度方向。进行结构布置时，不能只按名义外轮廓计算用量，还应预留侧边搭接宽度、端部搭接长度以及与山墙、檐口、屋脊、天窗等节点的配合边界。若用于屋面系统，板长方向宜顺排水坡度布置，避免横向接缝落在水流路径上；若用于墙面，则需结合门窗洞口、柱距和檩条间距确定固定点间距。三维建模时应把这些安装约束转化为明确的几何参考：板材边缘、波峰中心线、波谷中心线以及典型固定孔位都应保持可捕捉、可测量，便于后续在总装配中进行阵列布置和碰撞检查。

　　设计思路上，波纹板的关键不在于复杂实体，而在于截面轮廓的准确性与可展开性。建模时应先确定单片波形的基准曲线，明确波高、波距、圆弧过渡半径和板厚，再沿长度方向拉伸或扫掠形成整体。若需要用于数控加工、钣金展开或干涉校核，应保持波峰波谷连续顺滑，避免出现截面突变、褶皱或法向混乱；若只用于方案展示，也应控制曲面数量，保证阵列后模型仍具有较好的可编辑性。板厚虽然在视觉上较薄，但在与螺钉、支架、密封垫等连接件配合时，会影响孔边距、夹紧长度和局部承压判断，因此不能随意忽略。

　　在结构选型阶段，工程师通常会把这种板材作为标准化围护单元放入建筑轴网中进行排布。1600mm×920mm的规格适合较小跨度或分格区域，能够减少现场裁切，但也意味着接缝数量相对较多，排布时需要权衡材料利用率、运输尺寸、吊装便利性与防水节点数量。对于风荷载较大的地区，板边、角部区域的固定点应适当加密；对于有保温要求的项目，还需在该板内侧复合保温层或设置内衬板，此时波纹形状会影响保温层填充厚度、冷凝水排出路径以及空腔通风效果。

　　从三维模型应用角度看，该构件不仅是单一板材外观，更可作为屋面系统族库中的基础单元。设计者可在其基础上扩展搭接件、紧固件、采光板、挡水板、收边件等附件，形成完整的节点装配；也可通过调整波距、波高和板长快速派生不同规格，用于方案比选。模型保留清晰的基准面和对称关系后，后续修改尺寸时不必重建波形，只需更新截面参数和阵列数量即可，这对提高围护系统设计效率具有现实意义。

　　现场安装边界还需考虑板材与支承结构的相对位置。下部檩条或墙梁的间距决定了板的计算跨度，而波纹方向决定了荷载传递路径；若波纹方向与构件跨度关系设置错误，板材的承载能力会明显下降。模型中虽然未表现下部檩条，但在实际装配时应把板材底面与支承顶面建立接触关系，并在固定点位置预留连接件空间。对于需要开洞的部位，如穿屋面管道、风机基座或采光带，波纹被截断后局部刚度会降低，通常需要额外增设加强件或防水盖板，这些都应在总装模型中提前体现。

　　总体而言，该波纹压型板模型的价值在于以简洁几何表达真实工程构件的核心特征：规则波形提供刚度，矩形边界便于排布，确定尺寸服务于安装分格。面向结构设计与设备选型时，应重点关注波形参数、搭接关系、固定方式、排水方向和与支承体系的边界条件，而不是把它当作普通装饰平板处理。
