索根杰拉特圆柱形容器成型模具

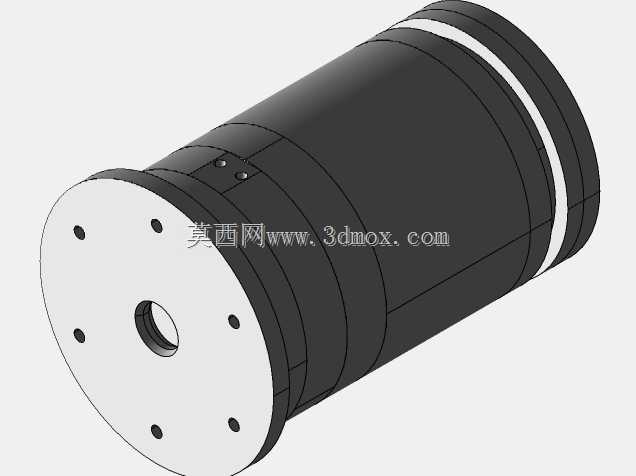

　　这套模具面向圆柱形容器类零件的批量成型需求，整体采用长筒式分层结构，前端为带中心孔的圆形定位端盖，端盖上均布六个安装孔，用于合模时与设备模板或模架快速对位，保证模腔同轴度。后端及筒身设置多道环形台阶与密封槽，既承担模套之间的轴向定位，也为熔体填充、冷却回路或排气结构预留安装边界。从实际使用场景看，这类结构常见于薄壁筒形件、容器壳体、传感器外罩或类似回转体塑件的成型工序，模具装入注塑设备后，通过前端法兰面锁紧，料流从中心孔或侧向浇口进入型腔，冷却后由分层套体依次退出，降低包模力并减少顶出痕迹。设计时优先考虑的是回转体零件的同轴度与脱模稳定性。筒身外径并非单一圆柱面，而是由若干不同直径的环带组成，每一段环带对应模套配合面、

　　冷却环布置区或密封件安装位；这种分段方式可以把加工误差分散到单个套体上，修配时不必整体重做，也便于在磨损后单独更换易损段。前端端盖厚度较大，除了承受合模压力，还对中心型芯起支撑作用，避免长型芯在注射压力下发生偏摆。端盖上的六个孔位按圆周均布，符合常见模板安装习惯，中心孔则同时承担主流道穿过、型芯定位或成品端部特征成型的作用。在安装边界方面，模型最大外轮廓集中于筒身直径范围，轴向长度明显大于径向尺寸，选型时需要核对注塑机的容模量、开模行程以及拉杆间距。前端法兰端应作为主要安装基准面，后端环形台阶可作为顶出系统或锁紧螺母的受力面。若用于立式设备，竖直安装时要考虑长筒自重引起的挠度，必要时在中段增加支撑套；若用于卧式设备，

　　则要关注型芯偏心和浇口平衡，避免单侧填充导致壁厚不均。冷却布置可沿各层环带之间的空隙走环形水道，使筒形型腔周向温度均匀，减少椭圆度和局部缩痕。排气不宜集中在单一分型面，可在多层套体配合处开设浅排气槽，尤其在熔体最后到达的后端环带位置，避免困气造成烧焦或缺料。顶出方式上，因成品为筒形件，接触面较小，宜采用顶板或多段推套同步作用，着力点尽量靠近成品壁厚区域，防止顶白或顶穿。从建模逻辑看，该模型把回转体特征与局部安装孔、台阶、槽位结合得比较清晰，适合在结构设计阶段作为模架选型参考。工程师可在其基础上继续细化浇口套、冷却水道、密封圈槽、顶出环和紧固件位置，也可根据容器实际壁厚调整型腔直径与脱模斜度。需要注意的是，

　　图中模型表达的是模具主体外形与配合关系，进入详细设计阶段仍需补充公差、表面粗糙度、热处理要求以及浇口和冷却系统的工程图信息。对于需要长期批量生产的场合，前端端盖与直接接触熔体的模套应选用抛光性和耐磨性较好的材料，配合面设置合理间隙，既防止飞边，又保证开合模顺畅。筒身外圆上的小孔可用于螺钉锁紧、定位销或温度传感器安装，具体功能需结合整套模具方案确定。整体而言，该结构把圆柱形容器成型所需的定位、密封、支撑和脱模要素集中在一个紧凑的长筒模块中，便于装配到标准模架内，也便于在不同规格设备之间互换。对于从事回转体塑件模具设计的人员来说，这种分层套式思路能够有效简化加工工艺，降低大件整体加工难度，同时在试模阶段提供更多修配余量。
