开瓶器注塑模具结构三维设计方案

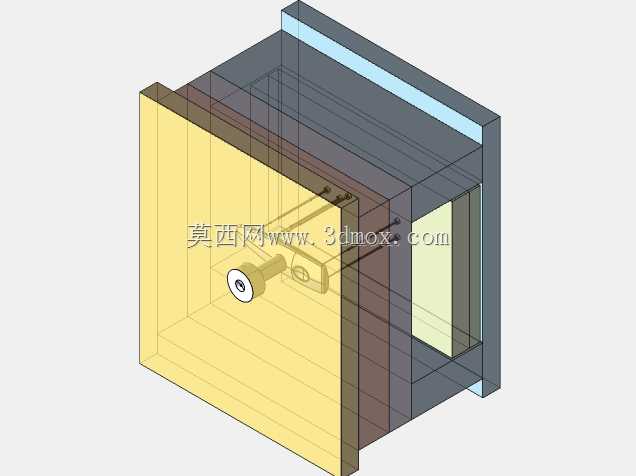

　　这套模具对应的终端产品是日常消费场景中常见的手持开瓶器，属于小尺寸日用塑料制品的注塑成型工装，在快消品配套包装工装领域应用十分广泛，小到瓶装饮料、啤酒的配套促销赠品，大到家居餐厨类的日用小工具，这类开瓶器的年需求量都维持在较高水平，对应的模具开发也需要兼顾成型效率、塑件外观质量与长期生产的结构稳定性。从实际生产需求出发，这套模具采用了标准两板模基础结构搭配局部镶件的设计思路，模架选用行业通用的标准龙记模架规格，上下模座的厚度匹配常用120吨卧式注塑机的安装尺寸，码模槽的位置、开模行程都适配常规车间的量产设备参数，不需要额外定制改装就能直接上机调试，能大幅缩短模具上线的准备周期。

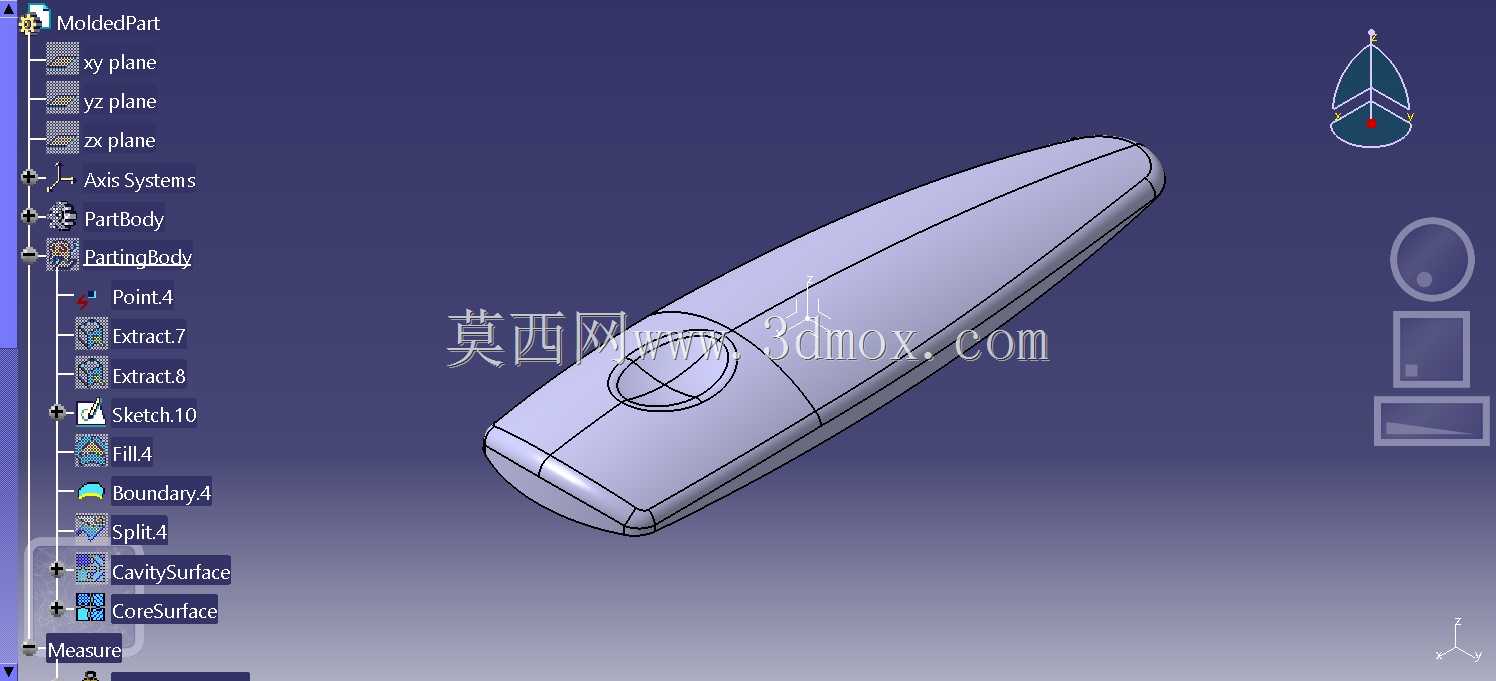

　　在型腔布局上，考虑到开瓶器本身的尺寸较小，单模采用1出4的型腔排布，进胶点选在塑件非外观面的侧边位置，采用潜伏式浇口设计，开模时浇口能自动和塑件分离，不需要后续人工修剪浇口的工序，能有效降低后处理的人工成本。型腔部分的分型面设计顺着开瓶器的外轮廓曲面走，在手柄处的曲面过渡位置做了0.02mm的贴合公差，避免注塑时出现飞边毛刺，同时在型腔的边角位置做了均匀的排气槽设计，排气槽深度控制在0.015mm，既可以顺利排出型腔内的空气避免塑件出现烧焦、缺胶的缺陷，又不会让熔融塑料溢出形成飞边。

　　模具的脱模系统采用顶针加顶板的组合结构，对应开瓶器上的受力柱位置布置了直径4mm的圆顶针，在开瓶器的平板手柄位置则布置了扁顶针，避免顶出时在塑件表面留下明显的顶白痕迹，顶出行程设置为25mm，足够让塑件完全脱离型芯表面，不会出现粘模的情况。冷却系统的设计则围绕型腔和型芯分别布置了独立的循环水路，水路直径选用8mm的标准规格，距离型腔壁的距离保持在15mm左右，水路之间的间距控制在25mm，保证整个型腔表面的温度均匀，温差控制在5摄氏度以内，避免塑件因为冷却不均出现翘曲变形，尤其是开瓶器头部的金属嵌件安装位置，专门在对应的型芯位置布置了局部冷却水路，保证嵌件周围的塑料冷却速度均匀，不会出现收缩凹陷的问题。

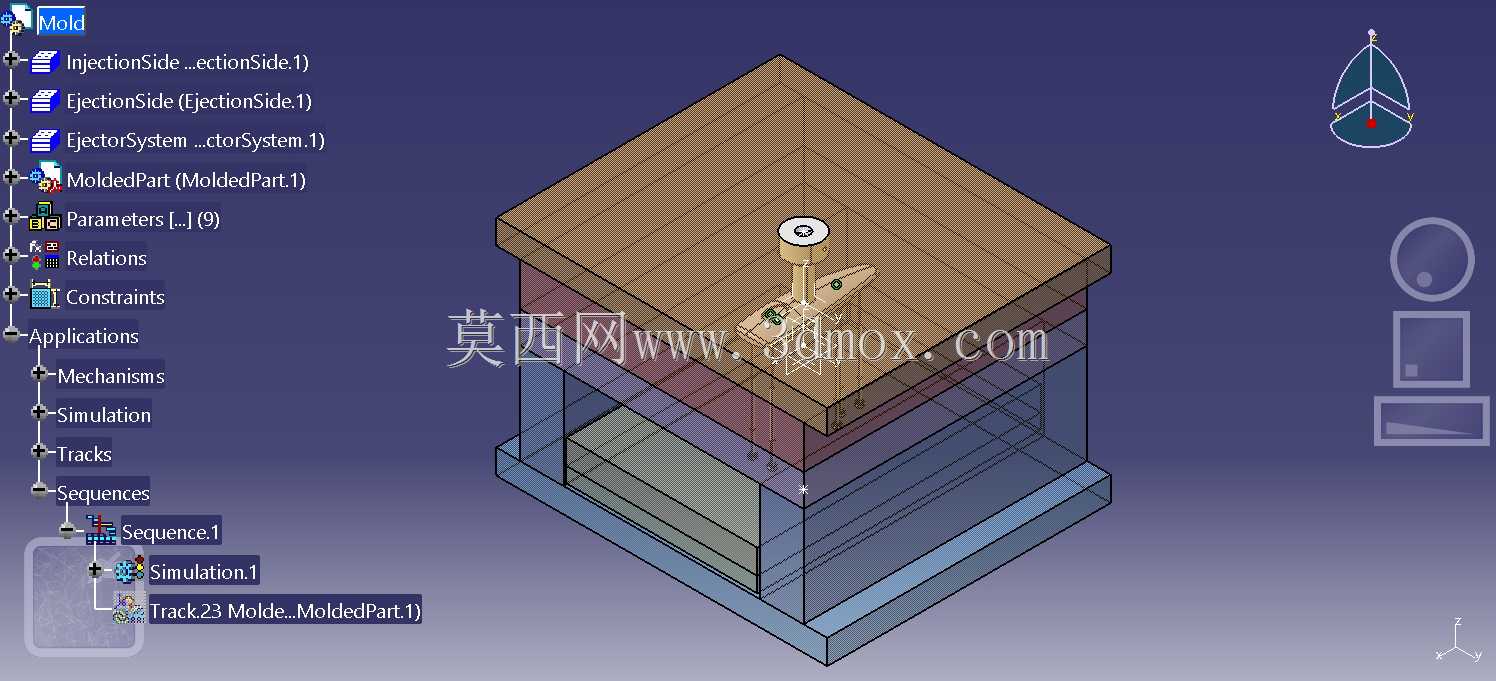

　　设计过程中还通过运动学仿真验证了整个开模、顶出、合模的动作流程，检查了各个机构之间的干涉情况，比如顶针和冷却水路的位置、导柱导套的配合行程、复位杆的复位精度，都在仿真环境下做了全行程的验证，避免实际加工组装后出现机构卡滞、碰撞的问题。模具的导向系统除了常规的四根导柱导套之外，还在型腔周围布置了零度精定位块，保证合模时的型腔对位精度，控制在0.01mm以内，避免开瓶器的上下表面出现错位的段差，影响塑件的外观和装配精度。

　　从实际生产的角度考虑，这套模具的易损件都采用了标准化的快换设计，比如浇口套、顶针、导套这些容易磨损的零件，都选用标准件规格，生产过程中如果出现磨损不需要重新加工定制，直接采购标准件就能快速更换，减少停机维修的时间。同时在模具的吊装位置、锁模扣结构都做了标准化的配置，符合车间日常生产的操作习惯，上下模的合模标识清晰，模具工吊装上机的时候能快速对位，减少装模的辅助时间。针对开瓶器需要和金属开瓶齿嵌件结合的需求，模具上还设计了专门的嵌件定位柱，合模前工人可以快速把金属嵌件放到定位柱上，合模后定位柱能精准固定嵌件的位置，避免注塑时嵌件被熔融塑料冲偏，保证嵌件和塑料部分的结合强度，满足日常使用时的受力要求，不会出现开瓶时塑料部分和金属嵌件脱落的问题。
