也方便在样件迭代时快速拆开清理型腔、更换局部成型镶件。对于需要频繁调整浇口位置、冷却路径或局部成型特征的试制任务,这种可拆分结构比整体式模具有更明显的工程便利性。型腔区域位于模具中部,成型面围绕目标样件的轮廓构建。上下模合模后形成封闭腔体,熔融材料经浇注通道进入并充满型腔,冷却固化后开模取出样件。模型中可以看到成型区附近设置了定位块与避让槽,用于控制小型嵌件的安放位置,也为顶出或取件动作预留空间。由于模具整体尺寸紧凑,成型零件的投影面积受到严格限制,设计时需要重点校核锁模力、浇注系统压力损失以及分型面接触压强,防止在较小台面上出现局部应力集中。模具的外形边界接近方正块体,上层板件覆盖整个成型区域,下层通过多层垫板调整闭合高度。在小批量样件开发、材料成型验证以及实验室工艺评估环节,大型量产模具往往存在改模成本高、试制周期长、上机适配灵活性不足的问题。这套微型成型工装正是面向这类场景设计,整体采用上下分层的板件堆叠结构,将导向、定位、型腔、承托等功能集中在极小的安装空间内,适合在小型注塑设备、实验台架或手动压合装置上完成薄型小尺寸零件的成型作业。从结构拆分来看,上半部分由顶板、隔热或承压垫板以及上模成型块组成,下半部分对应设置下模成型块、承托板、垫高层和底板。四角布置的导柱与导套承担合模导向作用,能够在反复开合过程中限制上下模的相对偏移,避免型腔错位导致的飞边、壁厚不均或成型件拉伤。板件之间采用内六角螺钉锁紧,既保证整体刚性,
安装时,上模部分连接设备的移动侧,下模部分固定在工作台上,设备的开模行程只需满足样件取出和清理操作即可,不必按照量产大型模具的行程预留过多空间。底板和顶板上的紧固孔位决定了与设备工作台的连接方式,若用于不同实验台,可通过增加过渡板来适配螺孔间距,从而提高模具的复用率。设计思路上,这套结构没有追求复杂的侧向抽芯或多板自动脱模,而是优先保证成型稳定性、加工可达性和拆装效率。对于样品评估阶段,零件结构尚未完全冻结,工程师更关注材料填充表现、外观缺陷、基本尺寸趋势以及装配验证,微型模具能够以较低成本获得真实工艺条件下的样件。相比单纯依靠3D打印制作外观件,这种方式得到的成型件在材料性能、收缩规律和表面质量上更接近最终量产状态,

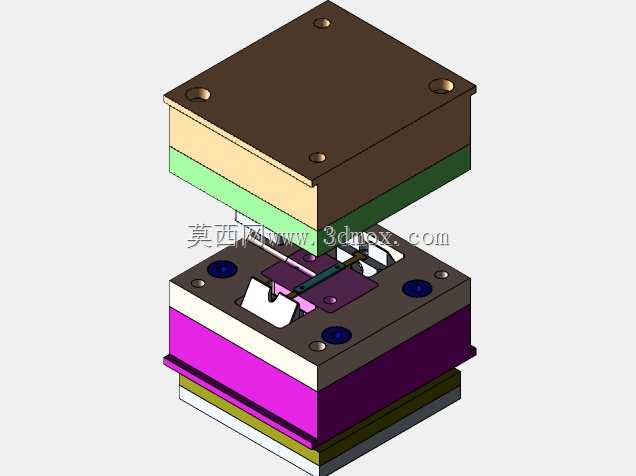

可为后续正式模具开发提供浇口选择、分型线位置、排气方向和顶出布局的实测依据。合模面的加工精度直接影响样件质量。上下模板需要保证足够的平面度,导柱导套配合段应保持同轴,分型面周边需根据材料流动性设置合理排气间隙。对于小型薄壁件,浇注系统不能过长,否则熔体在到达型腔末端前容易冷却,造成短射或熔接痕;同时浇口截面也不宜过大,避免去除浇口时损伤样件外观。模型中成型区周边的紫色、绿色等分层结构,体现了不同功能板件的区分:有的承担承压和隔热,有的负责调整高度,有的则直接参与成型或固定镶件。在实际工程应用中,这类微型模具还常见于传感器外壳、接插件、微型结构件、医用小零件以及教学实验场景。它不需要庞大的周边辅助系统,可在小型注塑机、
桌面成型设备或热压装置上使用;在实验室里,也可用于快速对比不同材料的收缩率、成型温度窗口和脱模性能。结构工程师在参考该模型时,应结合自身零件的壁厚、材料流动性和产量要求重新计算型腔尺寸,不能直接套用所有板厚和孔位。尤其是成型零件的脱模斜度、圆角过渡、冷却通道布置以及顶杆位置,需要随产品几何形状同步调整。若样件带有侧向卡扣或孔位,则要在现有分层结构基础上增加滑块或斜顶机构,此时模具外形尺寸和开合行程都需重新校核。整体而言,该模型展示了一种紧凑、清晰、便于加工的微型模具构建方式。它把模具设计中最基础的合模导向、分型、型腔成型和板件固定关系集中呈现出来,既适合作为小尺寸零件试制工装的结构参考,也适合用于理解注塑模具从板件堆叠到成型功能实现的完整逻辑。在正式投入制造前,仍需围绕目标零件完成收缩补偿、材料选型、浇注系统细化、温控方案和强度校核,使微型模具在有限边界内稳定输出可用于评估的成型样件。
