四极迷你钮子开关结构设计

　　在紧凑型电控回路的布局阶段，工程师往往要在有限的面板空间内同时处理多路信号的通断切换，这类四极迷你钮子开关正是为解决该类场景而生。它常见于小型测试仪器面板、手持控制盒、实验台接线模块以及老旧工控设备的手动信号切换位，单颗器件即可同时控制四条独立回路，相比用四颗单极开关并排布置，能大幅压缩面板开孔数量与内部走线空间。从实际使用角度看，扳动式操作的反馈感明确，操作人员仅凭手部触感就能判断档位状态，无需紧盯面板标识，在需要频繁切换、视线无法长时间停留的操作工位上，这种交互逻辑比轻触按键更可靠。

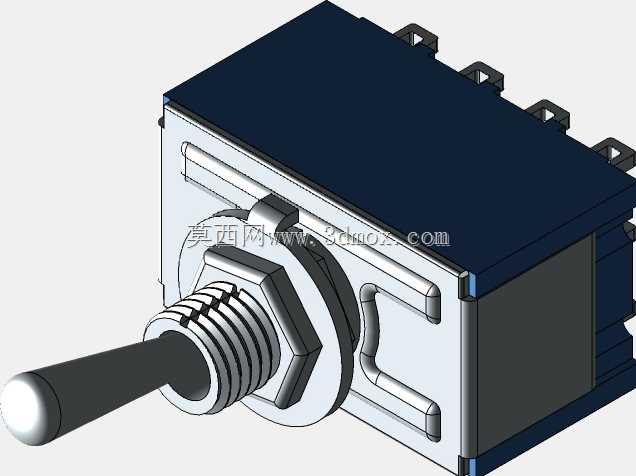

　　该模型完整还原了开关的外部装配关系：前端带螺纹的安装套筒配合锁紧螺母，可直接卡在预制面板开孔上，套筒长度适配常规薄金属面板与塑料壳体的壁厚范围；扳杆从套筒中心伸出，末端做圆润收头处理，既避免操作时划伤手指，也预留了加装防滑帽的余量。主体壳体为方正块体，四个接线端子沿后侧顶部一字排开，端子间距满足常规冷压端子插装后的安全爬电距离，相邻极之间的壳体凸起也能在接线时起到物理分隔作用，减少裸线触碰短路的风险。壳体侧面的加强凹槽并非装饰特征，它对应内部基座的定位筋位，既提升塑料壳体的抗形变能力，也能在自动化装配时作为视觉与机械对位基准。

　　建模过程中，安装边界是需要重点核对的部分。面板开孔需匹配套筒外径，开孔周围要预留螺母旋拧的操作空间，扳杆摆动范围内不能与面板丝印、相邻器件发生干涉；壳体后侧要留出接线端子的走线弯折半径，尤其是采用多股软线加冷压端子的接线方式时，端子尾部的导线弯曲段不能被设备后盖挤压。四极结构的核心价值在于同步性：内部四组触点由同一套扳动机构驱动，切换动作同步完成，在需要同时接通或断开多路同源信号的回路中，可避免多颗独立开关操作不同步带来的信号时序差，也能减少面板上的操作件数量，降低误触概率。

　　从结构设计思路来看，这类迷你开关优先平衡了体积与绝缘性能。金属套筒仅承担面板固定与扳杆导向作用，与内部带电触点之间通过绝缘基座完全隔离；外壳包裹住触点机构，能阻挡日常环境中的灰尘、纤维落入触点间隙，在普通室内工业环境下可长期维持接触稳定性。模型呈现的外形细节也可直接用于设备整机的干涉检查：将其导入装配体后，可验证面板开孔位置、扳杆行程与周边元器件的距离，也能据此绘制接线图中的端子排布示意。对于需要在小型设备上实现多路手动通断的设计人员而言，该结构的尺寸比例与装配特征，能为面板布局、壳体开孔以及内部走线规划提供直接的三维参照，减少样机阶段反复改孔、调整器件位置的返工成本。
