200W车载便携电源逆变器结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:593727
  • 200W车载便携电源逆变器结构设计
  • 200W车载便携电源逆变器结构设计
  • 200W车载便携电源逆变器结构设计

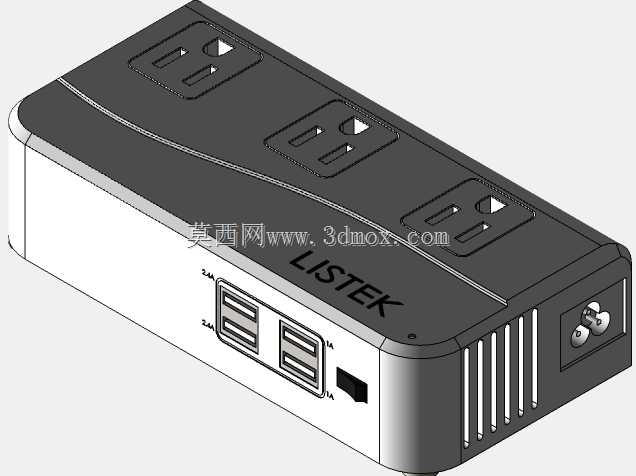

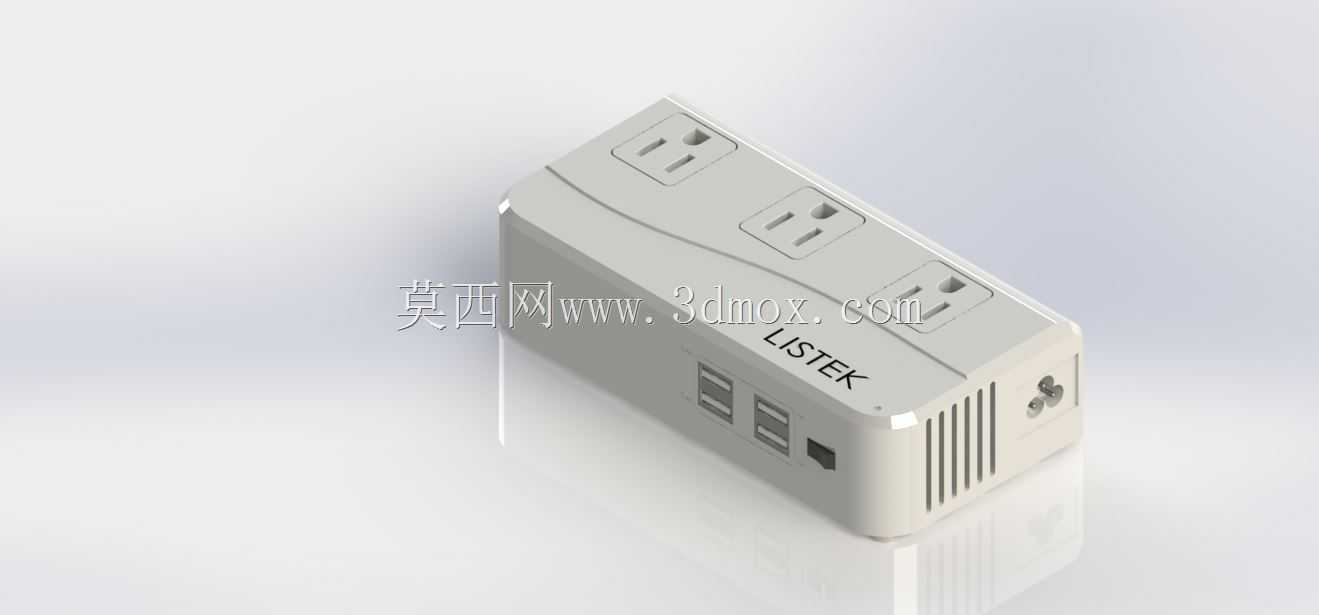

  这款200W功率逆变器采用长方体一体化壳体,整体定位为车载、户外临时取电及小型桌面备用交流电源场景。产品顶面布置三个美规交流插座,侧面集成多组USB输出接口与直流输入端口,端部设置散热格栅,能够在有限体积内同时满足小功率电器供电与数码设备充电需求。对于结构工程师而言,这类产品的核心并不只是把电路板装进外壳,而是要在便携尺寸、散热通道、绝缘安全、接口强度和用户握持体验之间取得平衡。

  从实际使用看,200W功率等级通常面向笔记本电脑、手机、平板、小型灯具、车载冰箱或简易电动工具等负载。它将低压直流输入转换为交流输出,因此内部必然包含功率器件、升压电路、逆变桥、滤波元件以及控制保护模块。三维建模时需要优先确认PCB轮廓、变压器和电感高度、电容直径、MOS管或功率模块位置,再反向确定壳体高度与内部支撑柱分布。若内部元件布局不合理,会直接导致磁件与外壳干涉、高压走线与低压接口距离不足、散热气流短路等问题。

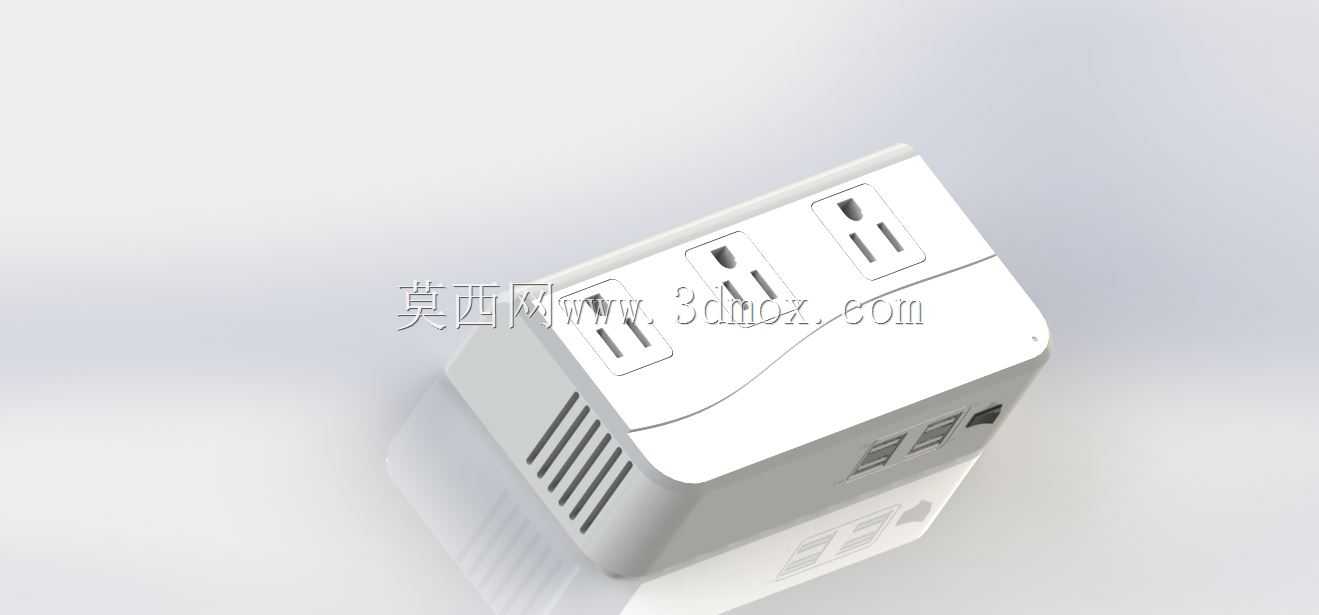

  壳体采用略带斜度的顶面造型,交流插座沿长度方向依次排列,这种排布有利于多设备同时插入,减少插头之间的空间冲突。插座周围需要保留足够的插头包络空间,不能只按插座本体尺寸建模。实际选型时应把常见电源插头、墙插适配器和两脚插头的外轮廓纳入干涉检查,否则样机阶段容易出现相邻插座无法同时使用的问题。顶面标识区域应与壳体曲面连续过渡,字符位置需避开插拔受力区,避免长期摩擦后标识脱落。

  侧面USB接口采用横向并列布置,接口附近需要设计限位挡墙或局部加厚结构,以承受插拔时的侧向力。直流输入端口位于端部,靠近功率输入路径,有利于缩短内部大电流走线。端口周围应预留线缆弯头空间,并考虑防尘、防误插和接口固定强度。散热孔集中在一端,说明内部风道更接近自然对流或端部进风、侧面出风的方式;建模时不能只关注外观开孔,还要核对孔位与内部发热元件的对应关系,确保热量能够沿磁件、功率管、外壳和开孔形成连续路径。

  外壳分缝、卡扣和螺钉柱位置是这类产品结构设计的重点。上下壳配合面需要兼顾装配效率与接缝均匀度,卡扣不宜布置在远离螺钉支撑的自由边缘,否则容易出现翘缝。螺钉柱周围应设置加强筋,但筋位不能顶到PCB焊点或高压元件。脚垫位置要兼顾放置稳定性和底部空气层,底部适当抬高可以增强自然散热效果。产品边角做了圆角处理,既改善手持搬运触感,也能降低跌落时的应力集中;在三维结构中,圆角半径需要与拔模方向、壳体壁厚和内部筋位统一考虑,避免出现局部壁厚突变。

  安装边界方面,该产品并非机架式固定设备,而是以桌面、车内杯架附近或平整台面放置为主,因此外形尺寸要控制在单手握持和小空间收纳范围内。长度方向需要容纳三插座与内部电路板,宽度方向受USB接口间距和散热片尺寸约束,高度方向则由最高磁性元件决定。若用于车载场景,还需要评估车辆颠簸、急刹和临时放置时的滑移风险,底部摩擦面、重心位置以及线缆拉拽方向都应纳入检查。

  从建模流程看,可先建立接口包络体和PCB禁布区,再完成壳体大面、分件、支撑柱、卡扣、螺钉柱和散热孔,最后进行插头插拔模拟、跌落风险区域检查和装配顺序验证。交流插座属于安全关键件,其固定方式不能仅依赖外观面定位,应通过壳体筋位、卡槽或螺钉形成可靠约束。USB接口区域则要控制开口边缘与金属端子的距离,保证绝缘和装配公差。整体来看,该模型体现了小功率逆变电源在紧凑空间内集成交流输出、直流输出与散热结构的典型设计思路,适合用于电力电子产品结构方案评审、壳体建模练习以及车载取电设备的选型参考。
