大疆Naza-M V2飞控主控器结构建模

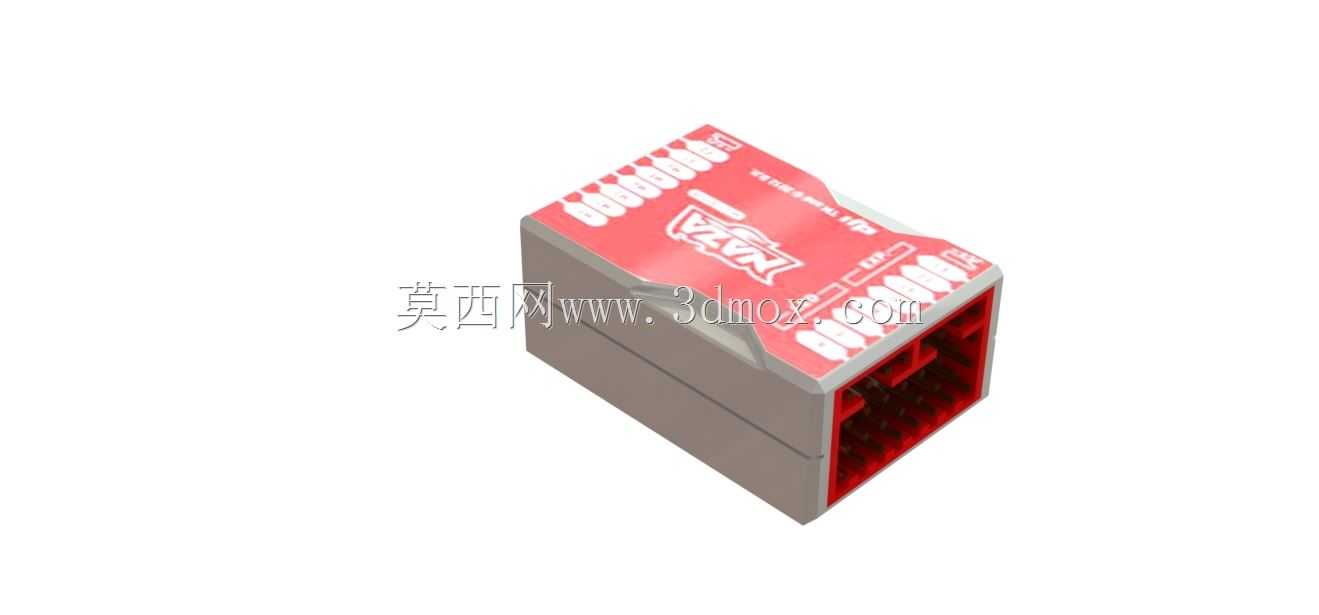

　　这个模型还原的是多旋翼无人机飞控系统里的核心主控单元，对应装机时位于机身中心附近的姿态解算与指令输出硬件。实际作业里，这类器件主要承担三轴陀螺仪、三轴加速度计、气压计等传感数据的实时融合，结合外接GPS、指南针与接收机信号，完成姿态稳定、位置保持、航点飞行和动力输出分配，是小型多旋翼平台实现自主飞行的基础部件。建模时优先处理的是装机干涉问题。器件主体采用近似长方体的封闭壳体，顶部红色标识区与下部灰色基座形成清晰分层，侧面预留密集排针接口，用于连接电调、接收机、GPS、电源模块和LED指示件。接口排布并非随意布置，而是按照信号类型和走线方向分区，建模时需要把每一路针脚的间距、排母深度和周边避让空间做准，

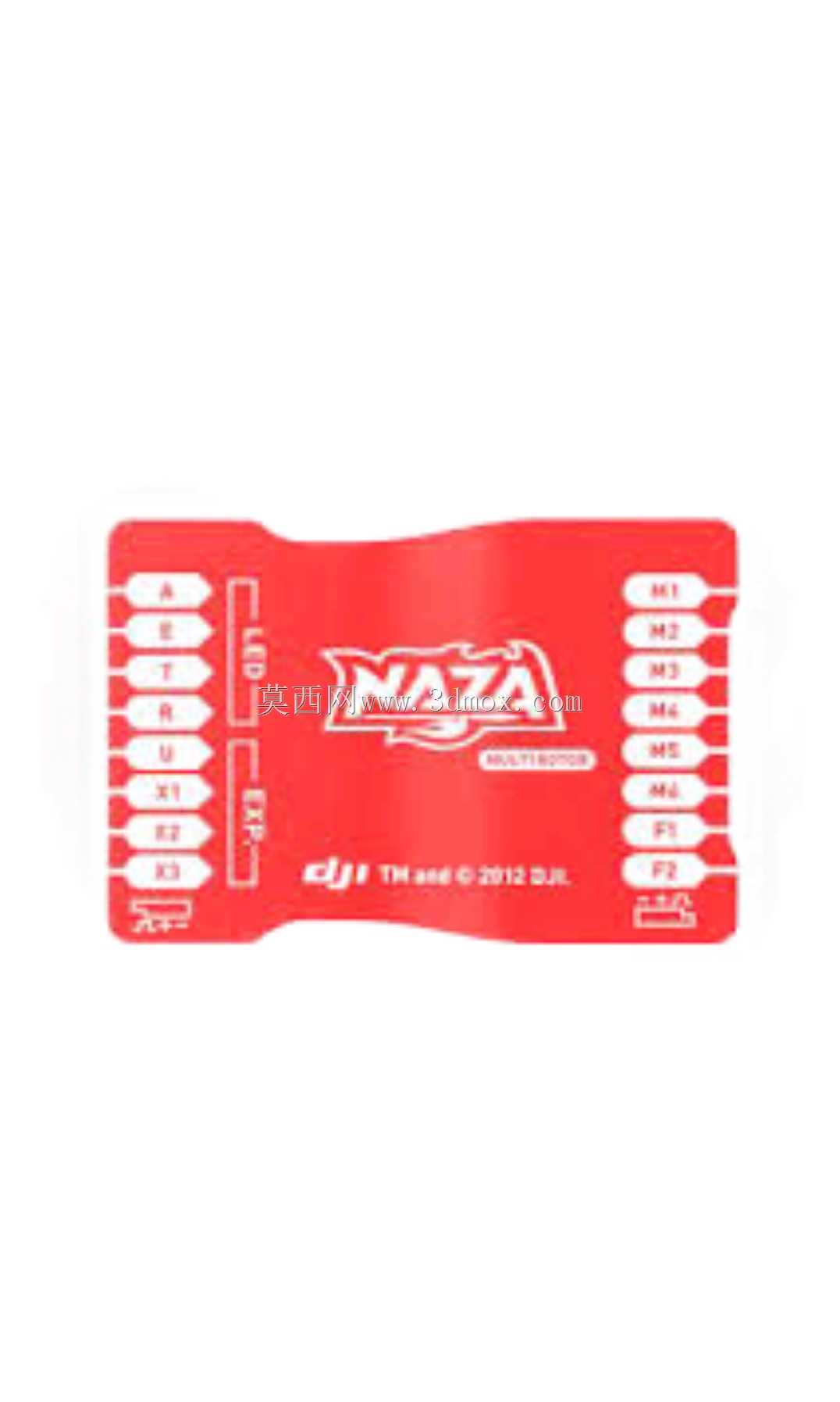

　　否则在整机布线阶段容易出现插头对插困难、线束弯折半径不足或与机身板件碰撞的问题。从结构设计角度看，飞控主控通常需要安装在振动较小、尽量靠近飞行器重心的位置。模型给出的外形边界可直接用于飞控安装座、减震柱和中心板开孔设计。壳体底部与安装面之间应保留一定间隙，既给针脚焊点和底部缓冲材料留出空间，也避免金属机身板直接接触器件造成短路。顶部表面的标识、接口编号和方向标记在模型中也有体现，这些细节对装配很重要：飞控安装方向一旦错误，姿态控制轴系就会错位，首飞前需要依据壳体箭头核对机头方向，因此外观标识不能简化成纯色块。器件一侧的红色接口区域是建模重点，这里涉及多组外接通道。实际布线中，电调信号线、电源模块线和遥控接收线都会从该侧引出，

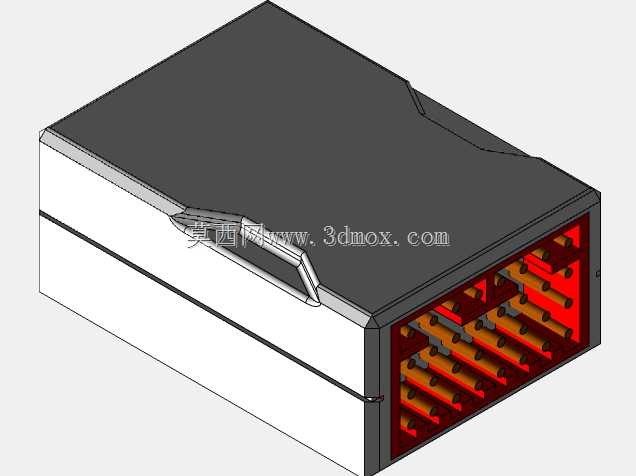

　　若只建外壳而忽略接口体块，后续在数字样机里无法检查插头与机身侧板、电池扎带、天线座的相对位置。该模型把接口凹槽、针脚阵列和壳体分色都做了出来，能够支持装配级校核，而不只是用于外观展示。设计思路上，这类飞控外壳强调紧凑、轻量和可维护性。主体轮廓方正，便于在中心板上用双面胶或减震柱固定；边角做了轻微过渡，可减少装机时对线束的磨损；顶面标签区集中显示型号与通道信息，方便调试人员快速识别。模型没有加入内部电路板细节，但外部包络、接口位置和安装高度已经足以满足机架设计、设备舱布局和线束走向规划的需要。对于结构工程师而言，飞控模型的价值不只在外形展示，更在于提供准确的设备占用空间。多旋翼无人机的中心舱往往同时布置飞控、GPS、接收机、电调、

　　电池和图传设备，任何一个器件的尺寸偏差都可能导致重心偏移或装配返工。利用该主控器模型，可以在三维环境中预先确定安装座高度、避空槽位置和线束出口方向；也可以配合减震球、碳纤中心板和铝柱进行干涉检查，确认飞控顶部标签区不会被电池绑带压住，侧面插头不会被机身侧板遮挡。在巡检、航拍、测绘等小型多旋翼应用场景中，飞控主控属于决定飞行安全的关键航电件。它本身不直接产生升力，却通过对电机转速的快速调节维持机体姿态；在GPS信号良好时可实现定点悬停和航线飞行，在遥控信号丢失时还可触发返航或保护逻辑。因此，结构设计阶段必须保证其安装牢固、方向正确、减振合理，并与强电流线路保持适当距离。该模型围绕这些实际需求，把壳体外形、接口区域和安装边界表达清楚，可直接用于无人机数字样机的设备布局校核、安装支架设计和装配工艺验证。
