无人机飞控系统GPS无源接收天线

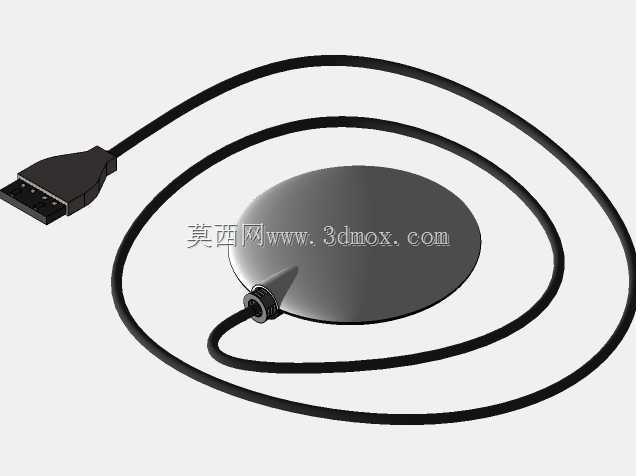

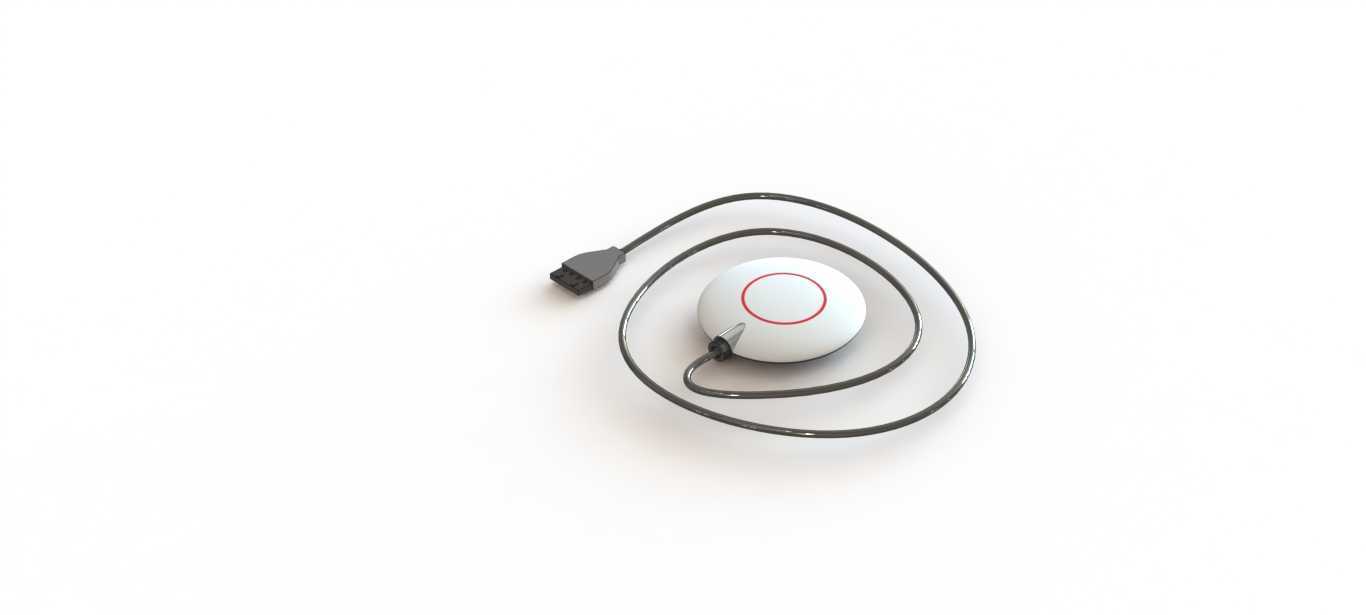

这款无源GPS天线主要适配多旋翼无人机飞控系统，作为导航信号接收终端使用，在无人机作业场景中承担卫星信号捕获、定位数据传输的核心作用，直接影响飞控系统的定位精度与姿态解算稳定性。日常作业中，不管是农业植保作业的航线规划、航测航拍的定点悬停，还是工业巡检的轨迹复现，都需要这类天线持续稳定接收多频段卫星信号，为飞控提供连续的位置、速度、时间基准数据。从结构设计来看，天线主体采用圆润的扁球形壳体，外壳选用耐候性工程塑料注塑成型，表面做哑光处理避免强光反射干扰机载视觉传感器，壳体顶部的环形标识为信号接收核心区的对位标记，安装时需保证该区域朝上无金属遮挡，才能达到最佳信号接收效果。出线端采用防弯折应力槽设计，连接线缆为带屏蔽层的同轴信号线，末端标配标准插接端子，可直接匹配主流飞控模块的信号接口，无需额外转接线缆。设计阶段充分考虑无人机机载设备的安装限制，主体直径控制在40mm以内，整体厚度不超过15mm，重量控制在20g以内，不会给无人机带来额外的负载负担，安装时可通过双面泡棉胶直接粘贴在无人机机身顶部的非金属区域，也可通过预留的安装孔位配合螺丝固定，安装边界需满足距离机载图传天线、电调等强电磁干扰源至少30mm以上，避免电磁噪声影响信号接收灵敏度。天线内部采用陶瓷介质接收单元，无源设计无需额外供电，直接通过同轴线缆向飞控模块传输接收到的卫星射频信号，相比有源天线结构更简单，故障率更低，适配低温、高海拔、强紫外线等复杂户外作业环境，线缆长度预留1米余量，可根据不同机型的机身布线需求灵活调整走线位置，线缆外层采用耐磨PVC护套，可耐受日常装机过程中的弯折、摩擦，不会轻易出现屏蔽层破损、线芯断裂的问题。实际装机测试中，该天线在开阔无遮挡环境下的冷启动定位时间可控制在30秒以内，稳定跟踪卫星数量可达12颗以上，定位精度满足民用无人机作业的通用要求，壳体的密封结构可抵御日常作业中的小雨、扬尘侵袭，不会因为户外环境的温湿度变化出现内部电路受潮失效的问题。
