钢制柜门弹簧搭扣锁具结构设计

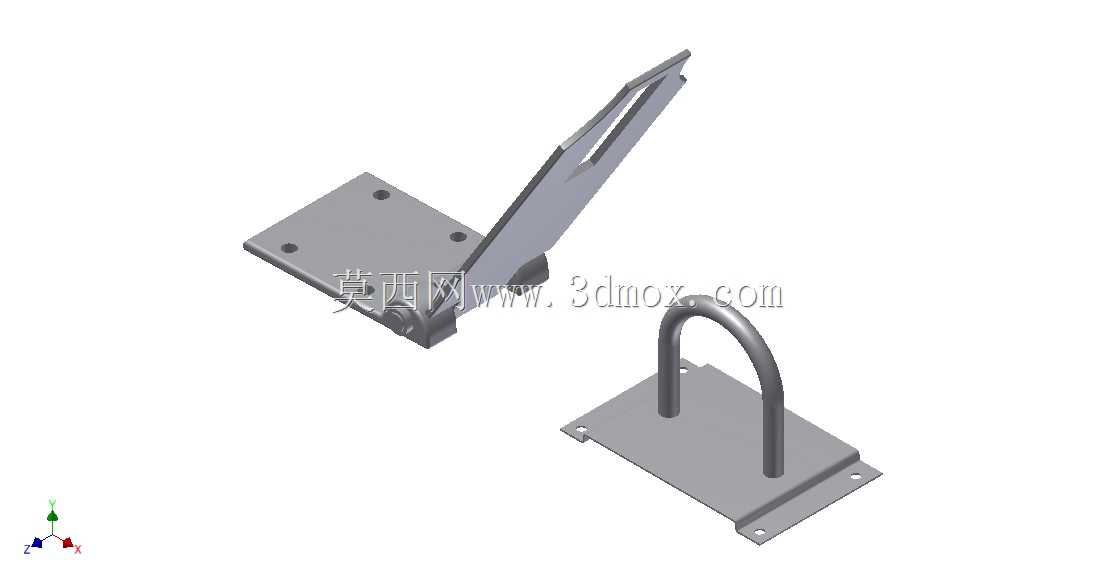

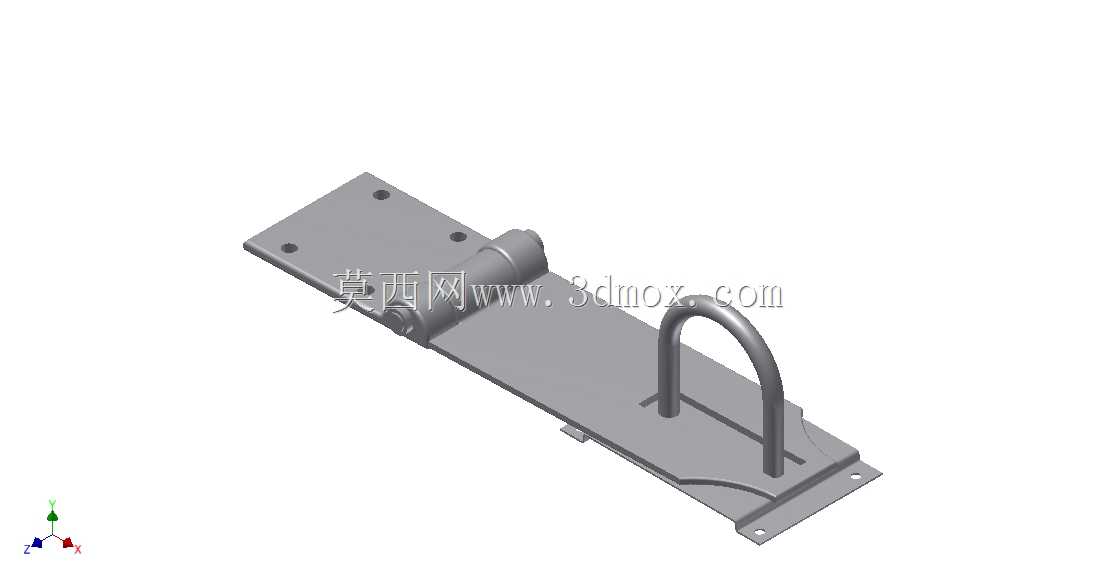

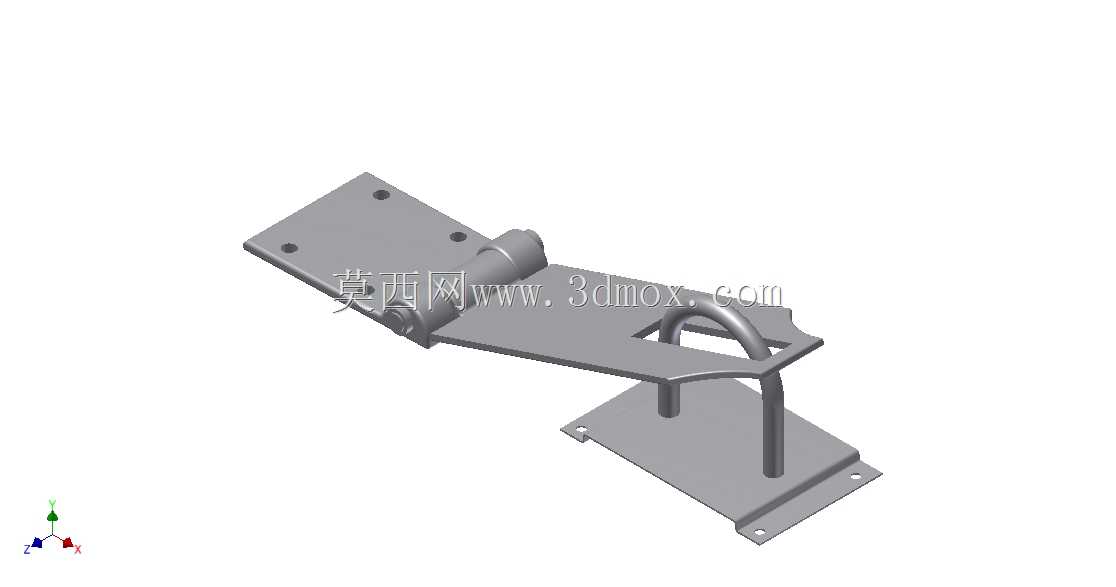

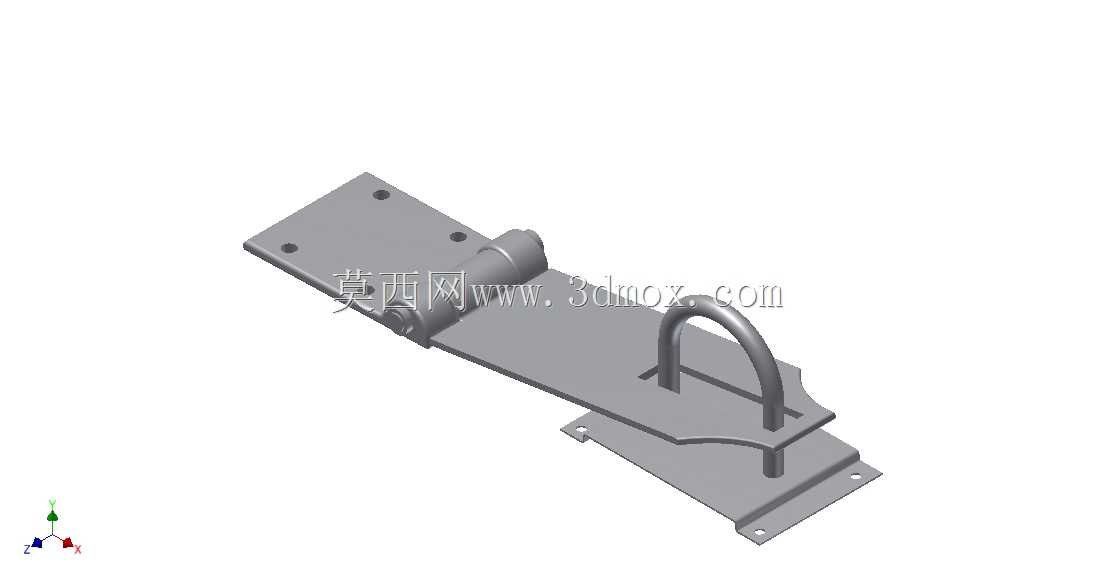

　　该搭扣锁整体采用钣金折弯与冲压成型工艺制作，主体由固定底座、活动扣板、铰接销轴、U型锁钩以及扭转复位弹簧构成，所有外露棱边均做去毛刺处理，避免安装与使用过程中划伤操作人员。固定底座上预留四个沉头安装孔，孔位沿底座长度方向对称分布，可直接通过螺栓固定在柜体框架的安装平面上，沉孔结构能够保证螺栓头完全沉入板面，不会出现凸起干涉柜门闭合的问题。活动扣板通过销轴与底座铰接，铰接位置内置扭转弹簧，弹簧两端分别抵接底座与扣板，在无外力作用时扣板始终保持向上翻开的趋势，方便柜门开启后自动让位，减少人工手动扶持扣板的操作步骤。扣板前端开设U型卡槽，卡槽与固定在柜门上的U型锁钩配合，当柜门闭合时向下按压扣板，卡槽勾住锁钩后继续下压至扣板贴合底座平面，

　　此时弹簧的预紧力会转化为持续的扣合拉力，让柜门与柜体密封面紧密贴合，不会因为设备运行振动出现松脱、异响的情况。这类搭扣锁广泛应用在工业电气柜、设备检修门、工具箱、仓储储物柜以及小型试验设备舱门上，尤其适合需要频繁开启、对闭合紧密性有一定要求的场景，相比传统旋转式门锁，它的开启与闭合动作更简单，不需要额外配置钥匙，单手即可完成操作，日常维护时能够大幅缩短柜门开合的耗时。从安装边界来看，底座整体呈长条形平板结构，安装时只需要在柜体框架上预留对应孔位的平面即可，不需要在柜体上加工复杂的沉台或者异形槽，对安装面的平面度要求较低，即使是薄钣金焊接的柜体框架，也能直接通过螺栓完成固定。扣板完全闭合后整体高度较低，不会突出柜体表面太多，

　　能够避免设备搬运、人员通行时发生磕碰。锁钩部分采用圆钢弯折成型，两端带有安装固定板，同样通过螺栓固定在柜门内侧，安装时可以根据柜门与柜体之间的间隙微调锁钩的前后位置，保证扣板扣合时拉力适中，既不会因为间隙过大导致扣合松动，也不会因为间隙过小出现扣板无法完全压合的问题。整个结构没有复杂的传动零件，铰接销轴采用过盈配合压入底座的铰接孔内，活动扣板与销轴之间为间隙配合，长期使用磨损后只需要更换销轴或者弹簧即可完成维护，整体维护成本极低。钣金主体表面可根据使用场景做镀锌、喷塑或者镀铬处理，镀锌处理适合普通室内干燥环境，能够起到基础防锈作用；喷塑处理可以适配设备整体外观配色，同时提升表面耐刮擦性能；镀铬处理则适合潮湿或者有轻微腐蚀的工况，

　　能够进一步延长零件使用寿命。在进行三维结构设计时，需要重点核对铰接点的转动行程，保证扣板翻开到最大角度时不会与底座安装面发生干涉，同时下压扣合时卡槽能够完全勾住锁钩，不会出现脱钩的情况。弹簧的扭力参数需要根据柜门密封胶条的压缩阻力匹配，扭力过小会导致扣合后密封不严，扭力过大则会增加按压操作的力度，同时长期使用会加速铰接孔的磨损。U型锁钩的直径需要与扣板前端卡槽的宽度匹配，卡槽两侧预留微小间隙，保证扣合动作顺畅，同时不会因为间隙过大导致柜门出现晃动。该结构的所有钣金件展开后均为规则平板轮廓，冲压下料时材料利用率较高，折弯工序少，不需要复杂的冲压模具即可批量生产，加工工艺性良好，非常适合通用五金件的标准化量产，也可以根据不同柜门的扣合力需求，等比例缩放整体尺寸，适配从小型接线盒到大型设备检修门的不同安装需求。
