工业柜门锁扣式搭扣结构设计

　　该搭扣结构主要面向工业储物柜、设备检修门、户外电气柜等需要频繁启闭且要求闭合可靠的场景，在钣金柜体、工具箱、洁净室隔断门以及小型工艺装备护罩上都能见到同类结构的应用。它的核心作用不是承担大载荷，而是在门体关闭后提供持续压紧力，抵消密封条反弹、运输振动以及门板轻微变形带来的间隙，使门与框保持贴合。

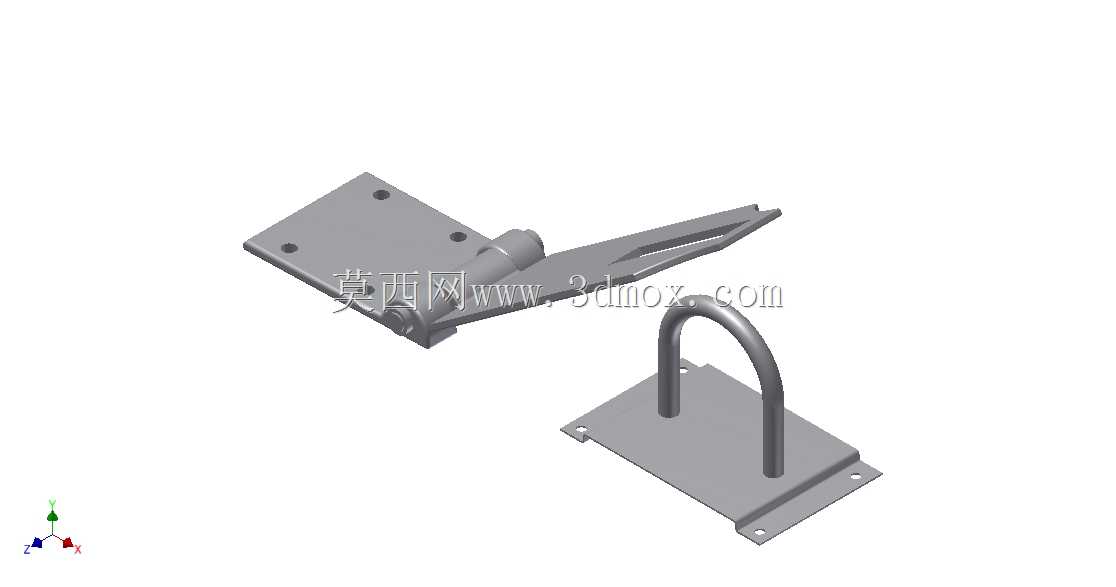

　　从结构组成看，模型分为活动扣板与固定座两部分。活动扣板通过销轴铰接在带安装孔的折弯底板上，扣板本体做了长条形开槽与端部钩形轮廓，便于扣入固定座的U形环；固定座同样采用带安装孔的平板底座，U形环垂直立在底座上，形成稳定的扣接受力点。两部分分别安装在门框与门板上，关闭时将扣板绕销轴翻转并钩住U形环，继续下压即可利用杠杆关系产生张紧；开启时反向抬起扣板，钩形部位脱离U形环，门体即可打开。

　　设计上优先考虑的是铰接处的转动可靠性与扣接后的自锁趋势。销轴与扣板孔之间需要保留合理间隙，既保证长期使用中不因粉尘、漆膜或轻微锈蚀而卡滞，又不能因间隙过大造成扣板晃动。扣板轮廓在靠近铰接点的位置形成过渡压紧面，当扣合到最终位置时，压紧面越过U形环中心连线，使扣体处于不易自行松脱的角度。这种处理在振动设备上尤其重要，能够降低搭扣受冲击后意外弹开的概率。

　　底座与安装板均采用平板加孔的形式，适合钣金加工后直接用螺钉或铆钉固定。安装孔位置决定了后期更换的互换性，建模时应把孔距、边距、板厚作为关键尺寸控制，避免与柜体内部横梁、加强筋或密封条位置发生干涉。U形环与底座的连接处需要关注圆角过渡，减少应力集中；若用于承重较大或经常踩踏的柜门，可在该区域增加局部加厚或焊接补强。

　　外形尺寸方面，活动扣板展开后呈细长臂状，其长度直接决定扣合行程和压紧量。扣板过长会导致操作力臂增大、占用门板表面空间增多，过短则可能无法补偿密封条压缩量。固定座的U形环高度需要与扣板钩部深度匹配，过高会造成扣合后松动，过低则会出现扣板无法完全压下或扣接受力点偏载。底座外轮廓应控制在门板边缘以内，避免突出过多影响通行或外观。

　　安装边界上，两块底板分别落在门与框的相邻平面上，二者的相对高度差决定了搭扣能否正常压紧。若门板与门框不在同一平面，可通过在固定座下方加调整垫片来修正U形环位置。建模时应预留门体开启角度所需的运动空间，检查扣板翻转过程中是否与门板折边、密封胶条、螺钉头或相邻铰链碰撞。对于户外使用场景，还需考虑排水与清洁，避免U形环根部形成积液死角。

　　从三维建模角度看，这类零件看似简单，但真正影响使用效果的是配合关系与细节尺寸。底板折弯、销轴同轴度、扣板开槽宽度、U形环直径以及扣合面曲线，都需要在装配状态下验证。先建立门与框的简化参考面，再分别布置活动件和固定件，能够更直观地检查扣合行程；通过旋转扣板模拟启闭动作，可以提前发现干涉点和压紧量不足的问题。对于需要出工程图的场景，还应明确未注圆角、孔边去毛刺以及销轴端部固定方式，以保证实物装配后转动灵活、锁止稳定。
