双工位直线同步位移导向工装结构

　　这套结构的核心价值，在于把两个独立执行点的直线位移约束在同一块圆形基座平面内，通过一根刚性摆臂完成联动，适合小行程、对中性要求较高的轻载夹持、定位或检测工位。实际产线里，这类机构常嵌入半自动装配台、检测治具或小型工装板，用于两个销柱、压头或定位块的同步开合，避免两侧动作不同步造成工件偏载、卡滞或定位基准偏移。

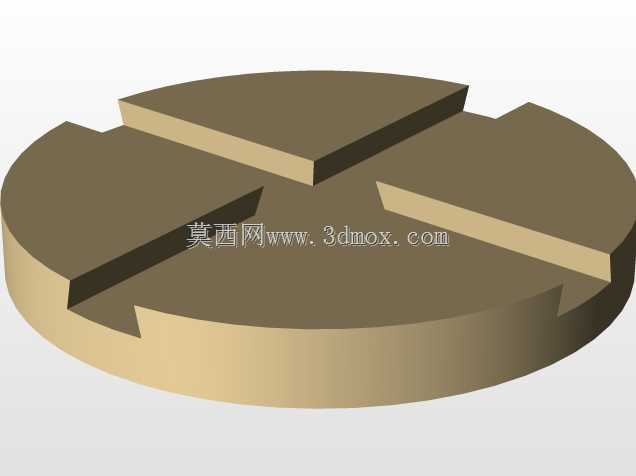

　　基座采用圆盘式布局，上表面开设两道呈夹角分布的直线滑槽，槽体贯通或半沉入基体，为两个滑动柱提供运动导向。圆盘外形的好处是边界规整，在圆形回转工装上更容易与分度盘、旋转台或圆形安装板配合；槽口方向决定了两个执行端的运动轨迹，摆臂长度与两槽夹角共同控制行程关系。设计时需要先明确工件被夹持或定位的尺寸范围，再反推滑块在槽内的有效移动距离，槽长要留出机械限位余量，避免滑块脱出或与槽端硬撞。

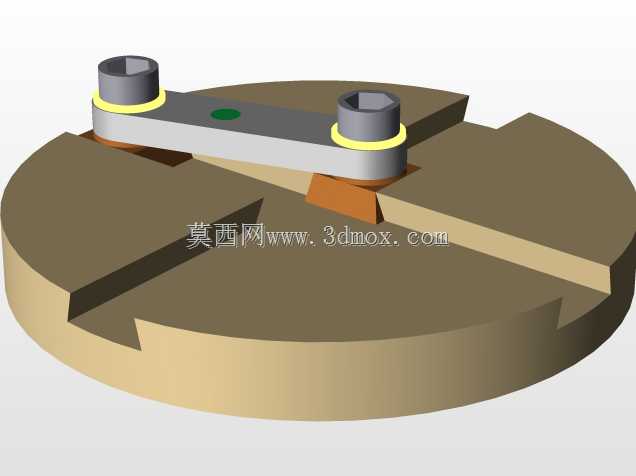

　　两个滑动柱上部为带六角特征的柱体，便于装配时用工具锁紧上部连接件，下部与槽内滑块结合，柱体与摆臂之间通过环形衬垫或垫圈形成轴向约束。衬垫的作用不只是垫平，它还能控制摆臂与基座上表面之间的间隙，补偿加工厚度误差，降低摆臂回转时的摩擦阻力。若用于频繁动作场景，该位置可换成耐磨轴套或推力垫片，把滑动摩擦转化为更稳定的回转副，减少长期运行后的旷量。

　　摆臂为长条形平板件，两端开孔套在滑动柱上，中间或侧面可设置驱动连接点。当其中一个滑块受外力推动时，摆臂绕瞬时中心转动，同时带动另一端滑块沿各自滑槽移动，形成双点联动。这种设计用一根构件替代了两套独立导向加同步控制的方案，结构紧凑、成本低，对气动、手动或凸轮驱动都有较好适应性。需要注意的是，摆臂并非绕固定圆心旋转，其瞬心会随位置变化，因此驱动端的力臂和传动比在行程内并非恒定，选型时要按最大受力点校核强度，而不能只按平均位置估算。

　　基座滑槽与滑块的配合面是精度关键。槽宽方向要控制直线度和两侧平行度，滑块与槽之间采用小间隙配合，既要滑动顺畅，又不能让滑动柱在受力时产生明显偏转。若侧向负载较大，可在滑块两侧增加镶条、导轨片或采用矩形导向块，提高抗倾覆能力。槽的深度需根据滑块高度确定，过浅会导致导向不足，过深则增加基座厚度和整体重量。圆形基座外缘可作为安装对中基准，底部预留沉孔或螺孔，用于把整个工装固定在机架板上；安装面平面度需控制，避免装配后基座变形导致滑槽扭曲。

　　从功能边界看，该结构更适合短行程、轻载、低频到中频动作的场合，例如小型零件的对中夹紧、探针同步让位、定位销双向伸缩等。它不适合承受大偏载或长行程高速往复，因为摆臂两端的运动耦合会在高速下产生附加冲击，槽内间隙也会被放大。若要提升耐用性，可在滑动柱与摆臂孔之间加入自润滑衬套，在滑槽内设置润滑槽，并在行程两端布置缓冲垫或硬限位。

　　建模时需要重点表达三类配合关系：一是滑块与滑槽的直线导向配合，二是摆臂孔与滑动柱的回转配合，三是垫圈对轴向间隙的调整关系。尺寸链上，要同时校核两槽夹角、摆臂孔中心距、滑动柱直径和槽宽，这些参数直接决定机构是否能在全行程内无卡滞运行。装配后应手动盘动全行程，观察两个柱体是否同步、摆臂是否上浮、滑块在槽端是否存在别劲；若出现局部卡紧，通常是槽直线度不足、两孔中心距偏差或衬垫间隙过小导致。

　　整体外形以圆盘基座为安装边界，上部执行元件的高度由滑动柱和连接件决定，外部驱动件宜布置在摆臂中部或其中一个滑块侧方，避免超出圆盘轮廓过多。对于设备集成人员而言，这种结构提供了一种简洁的机械同步思路：不依赖电气同步控制，仅通过几何约束即可实现两点协调动作，在紧凑工位中具有较高的实用价值。
