自行车轮组含轴承轴连部件结构设计

　　这套轮组结构把轮胎、轮辋、滚动轴承与轴部零件整合为一套完整转动总成，核心作用是在骑行过程中承担车身与骑乘者的载荷，同时把轮轴处的转动阻力控制在较低水平，保证车轮能够绕固定轴顺畅回转。从实际使用场景看，这类总成既适配日常通勤自行车的前轮或后轮安装位，也可作为短途代步车、非机动助力车的行走部件参考，在整车装配线上属于直接关系骑行平顺性与安全性的关键模块。

　　设计时最先要敲定的是轮辋与轮胎的配合边界。轮辋外缘的胎座直径、沟槽深度必须与所选轮胎的胎圈尺寸严格匹配，装配后胎圈要能完全卡入轮辋限位槽，避免充气后出现滑转、脱胎风险。轮胎作为直接接触地面的零件，断面宽度、外直径决定了整车的通过性与接地面积：较宽的胎体可以分散接地压力，适配非铺装路面的小幅颠簸；窄胎则能降低滚阻，更适合平整铺装道路的长距离骑行。建模过程中需要预留轮胎充气后的膨胀余量，不能按胎坯的自由状态直接定义装配尺寸，否则实车装配后会出现胎壁与车架前叉、后平叉的运动干涉。

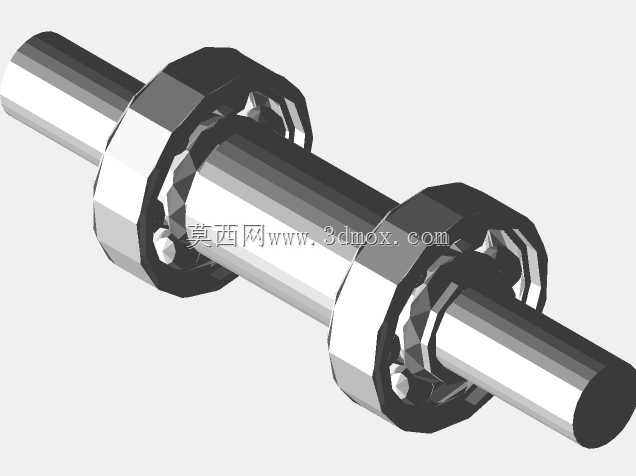

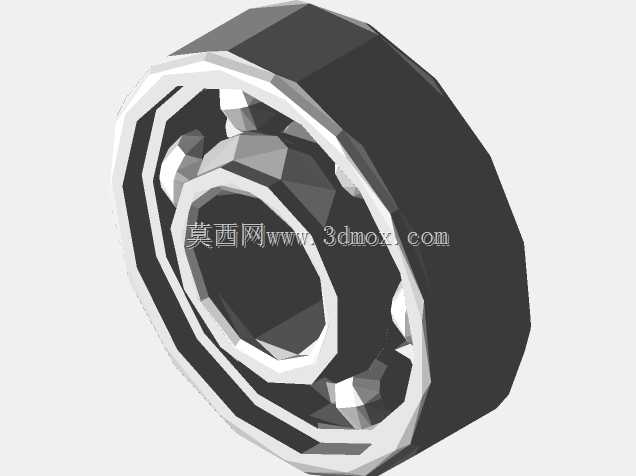

　　轴承部分是这套总成的转动核心。图中呈现的深沟球轴承结构同时承受径向载荷与少量轴向载荷，刚好匹配自行车轮在直行、过弯时的受力特点：直行时骑乘者重量主要沿径向作用在轴承上，过弯时侧向力会带来小幅轴向载荷，深沟球轴承的滚道构型可以同时覆盖这两类受力。轴承内圈与轴的配合、外圈与轮毂中心孔的配合需要选取合理公差：过盈量过大，会造成轴承预紧过度，转动时摩擦温升明显，滑行距离缩短；间隙过大，则会导致车轮径向跳动，高速骑行时出现轮组晃动感，还会加速滚道与钢球的磨损。钢球的数量、直径直接关联轴承的额定动载荷，在轮辋内腔空间允许的前提下，优先选用承载余量充足的轴承规格，能够覆盖颠簸路面带来的冲击载荷，避免钢球或滚道出现点蚀失效。

　　轴总成的设计要兼顾安装定位与维护便利性。轴的两端需要匹配车架叉口的开槽尺寸，轴肩位置要给轴承内圈提供可靠的轴向定位，同时留出锁紧螺母、防尘盖的安装空间。轴的总长不能超出车架叉口外侧过多，否则会影响快拆结构或轴挡的装配；也不能过短，导致螺母啮合扣数不足，存在松脱隐患。轴的表面粗糙度、热处理硬度也要匹配轴承内圈的配合要求，长期受交变载荷作用的部位不能出现应力集中的尖角，轴径变化处要设置过渡圆角，降低骑行中冲击载荷引发的断裂风险。

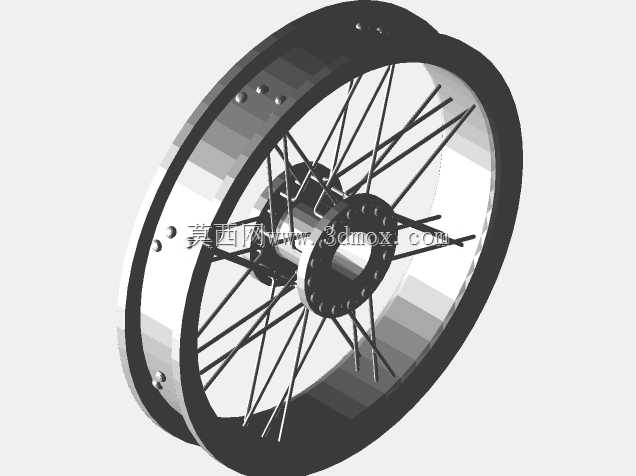

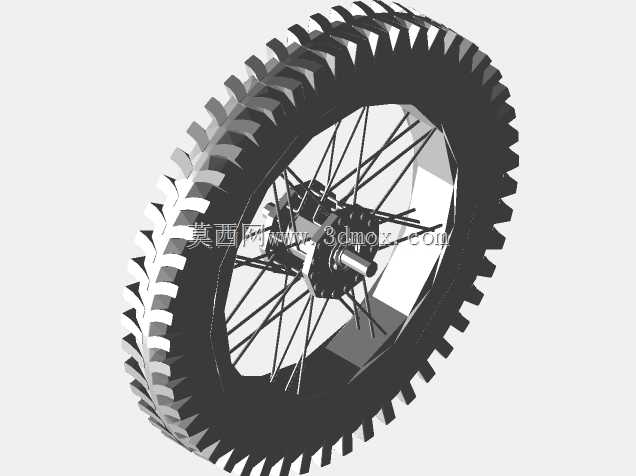

　　从整机装配边界来看，轮组总成的最大外直径决定了车架前叉、后下叉的内档宽度，轮辋内侧与辐条连接的法兰位置要避开刹车夹器、碟刹卡钳的运动空间。如果是V刹结构，轮辋侧面的刹车边需要保证足够的平面度与耐磨厚度；如果适配碟刹，轮毂侧方还要预留碟片安装座的孔位与定位面。这套三维结构把各零件的装配关系完整还原，设计人员可以直接在软件中检查轮胎与车架的最小间隙、轴承的同轴度、轴端锁紧件的操作空间，省去二维图纸反复核对尺寸的繁琐流程。在零件选型阶段，也可以通过调整轴承规格、轮辋宽度、轮胎断面，快速衍生出适配不同车型的轮组方案，比如通勤车偏重耐用性就选用壁厚更大的轮辋与密封轴承，运动车型偏重轻量化就优化轮辋内部的材料分布，在保证结构强度的前提下降低转动惯量。

　　实际维修场景中，这套总成的结构拆分也很清晰：轮胎从轮辋拆装时不会干涉轴承部位，轴承磨损后可以单独压出更换，不需要整体报废轮毂，轴部的锁紧、防尘结构也能阻挡泥水、沙尘进入滚道，延长户外使用的维护周期。建模时还原的钢球保持架结构，也能帮助设计人员确认保持架与轮毂内腔、密封件的间隙，避免转动过程中保持架与相邻零件发生刮擦。
