法兰式角通压力安全阀结构设计

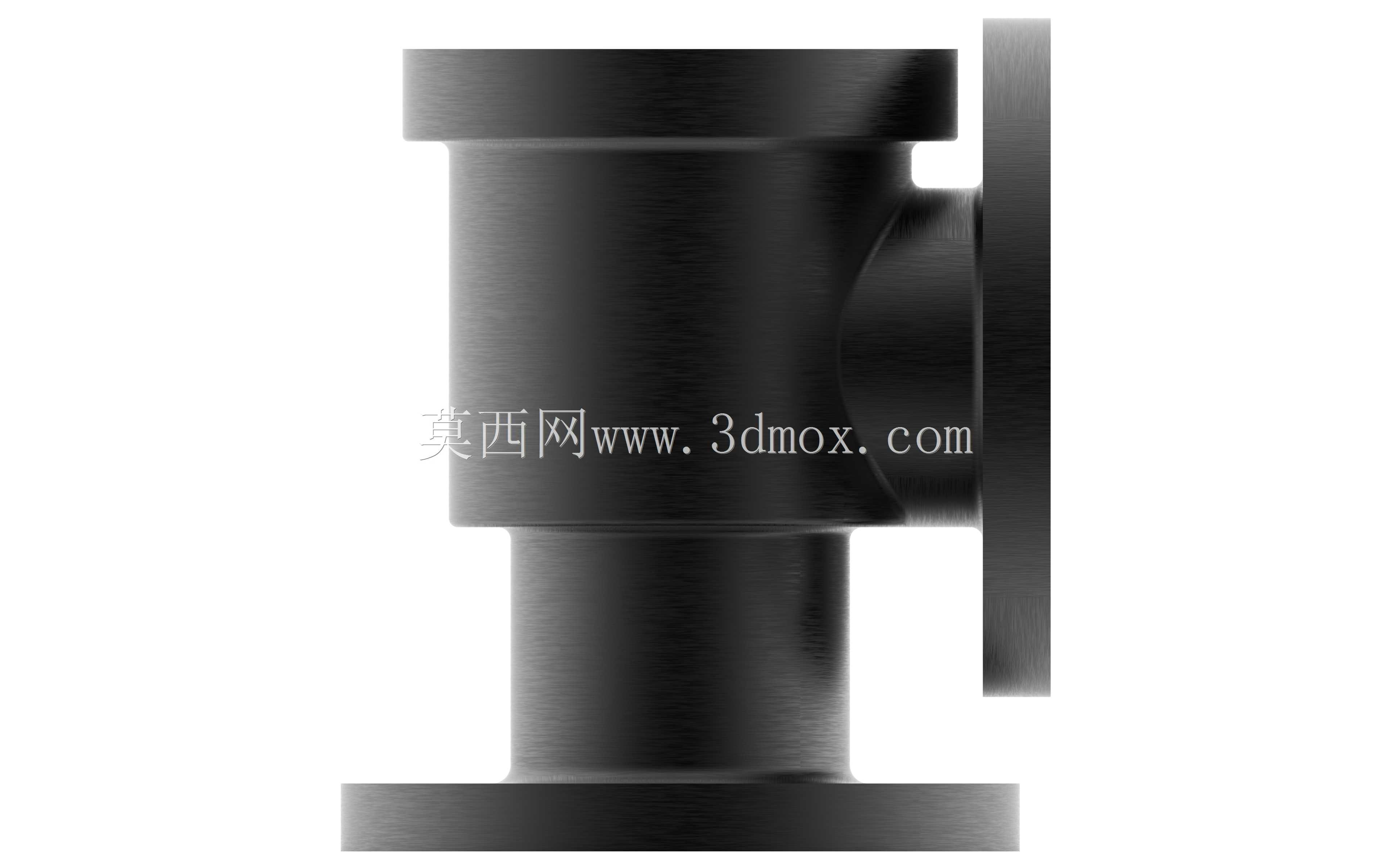

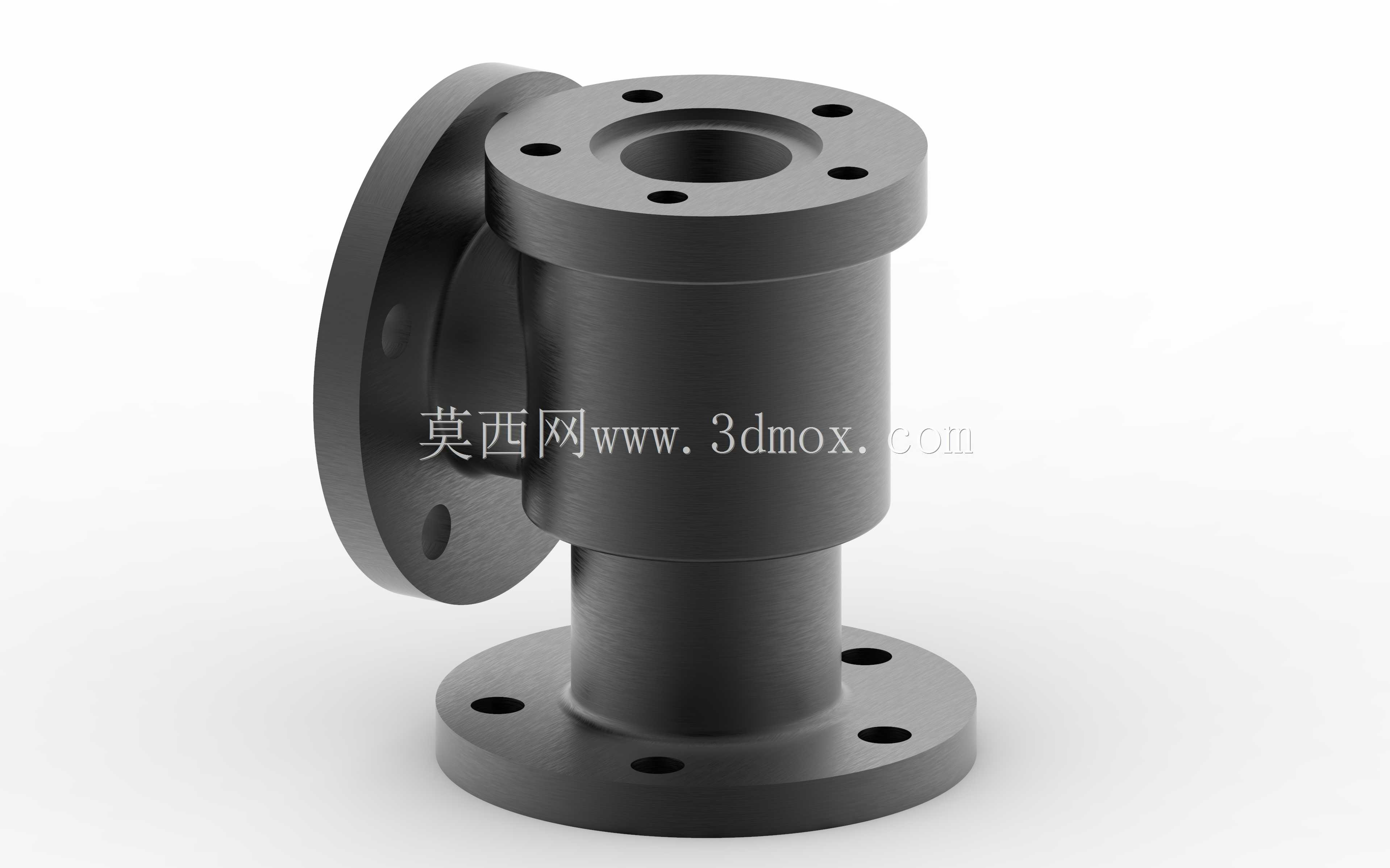

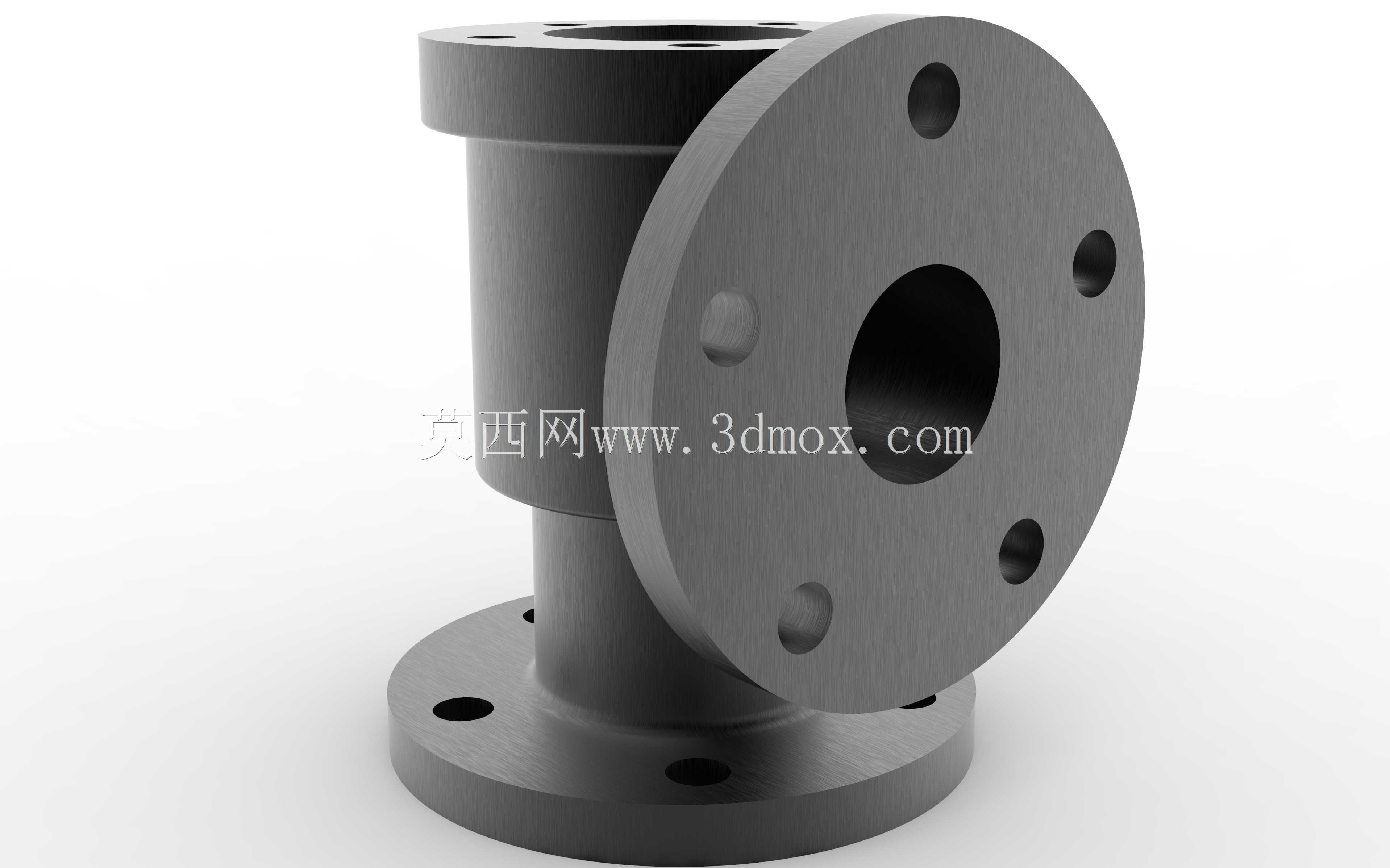

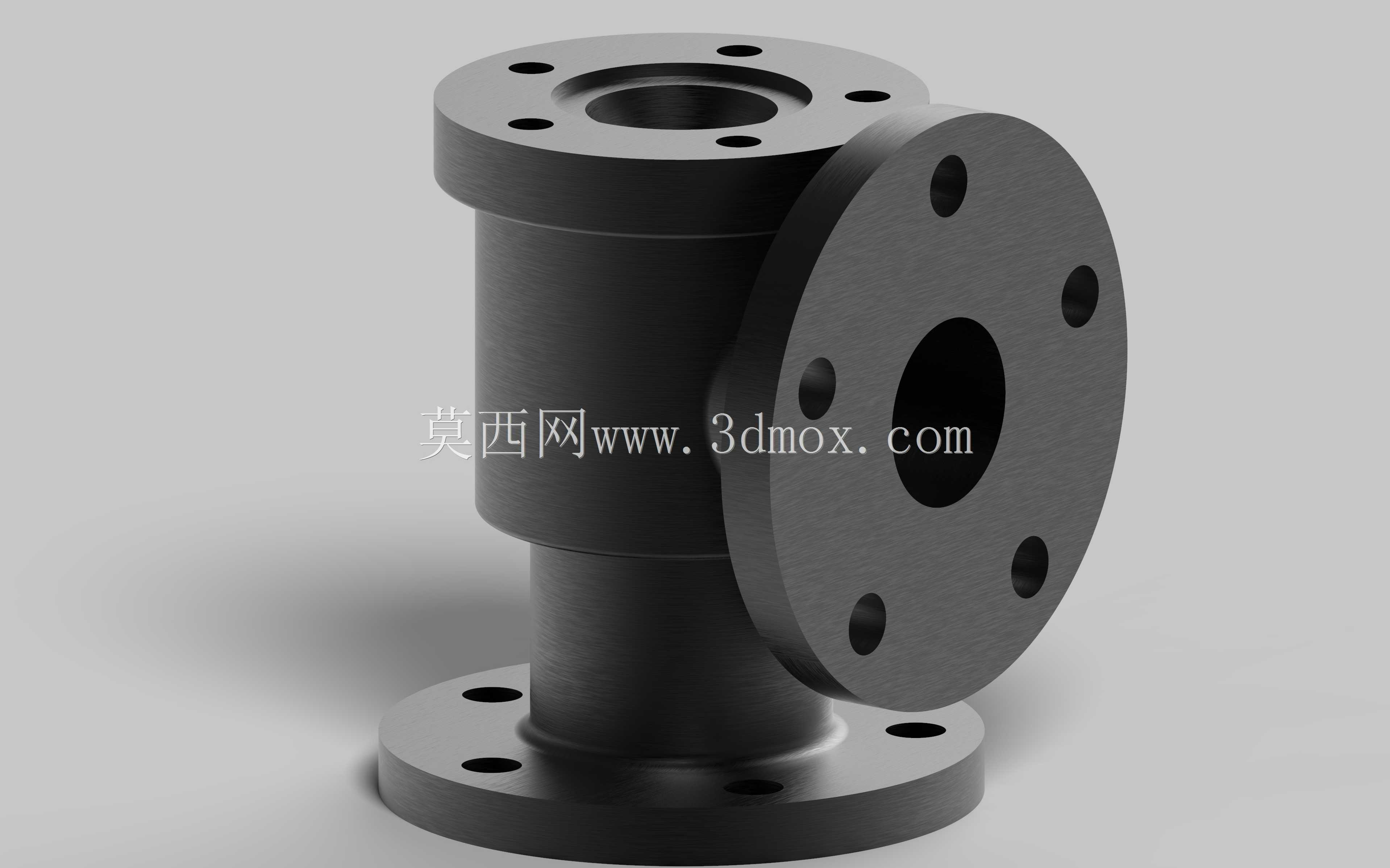

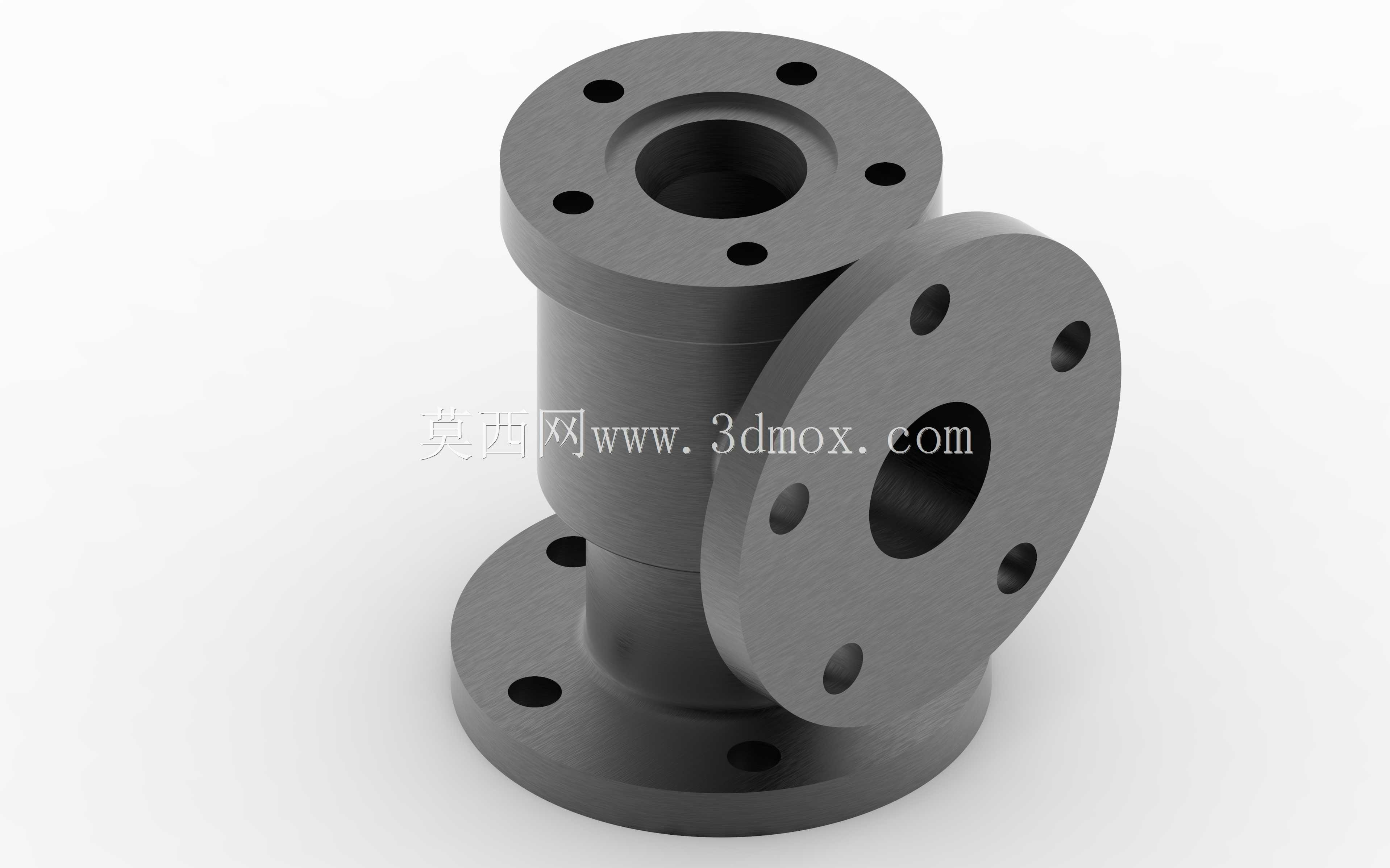

　　该阀体采用三法兰角式布置，三个连接端面分别位于顶部、底部和侧向，形成典型的角通流道结构。与直通式阀件相比，这种布置能够在有限安装空间内改变介质流向，使进出口轴线呈90°关系，常用于管路转角位置或需要竖向进、侧向出的承压系统。法兰端面均布螺栓孔，孔位围绕中心通道呈圆周分布，便于与配对法兰通过螺栓组实现对中紧固。建模时需要重点控制各法兰密封面的同轴度、端面平面度以及螺栓孔分度圆位置，否则现场装配时容易出现孔位错位、密封面压合不均或局部应力集中的问题。

　　从实际工况看，这类压力安全阀主要用于承压容器、气体管路、液压站及工艺管线中，在系统压力超过设定值时提供泄放通道，避免设备超压运行。其核心作用不是调节流量，而是承担安全保护功能，因此结构设计必须保证阀腔具有足够通流能力，同时使启闭件运动路径稳定。模型中竖向腔体可作为主进压通道，侧向法兰作为泄放出口；介质从下端进入阀腔后，当作用力超过弹簧或配重机构设定值，阀芯抬起，介质经侧向出口排出。顶部法兰通常用于安装阀盖、调节组件或弹簧腔结构，为整定压力调整和内部检修提供空间。

　　外形尺寸方面，设计边界主要由三个法兰外径、法兰厚度、中心筒体高度及侧向接口中心距决定。竖向两法兰之间的筒体长度决定了阀腔容积和阀芯导向段长度，过短会削弱导向稳定性，过长则增加阀体高度和材料消耗。侧向法兰相对竖向轴线的伸出尺寸需要与管路保温层、操作空间和相邻管件位置协调，避免螺栓安装时与筒体或其他部件干涉。各法兰螺栓孔数量应根据公称压力、通径和密封要求确定，孔桥宽度不能过小，以保证法兰刚性和密封比压。对于中高压工况，还需在法兰背面设置足够过渡圆角，降低壁厚突变引起的峰值应力。

　　建模过程中，可先以中心流道为基准建立三个正交或相交的圆柱腔体，再分别叠加法兰盘、螺栓孔和外轮廓。阀体外壁与内孔之间应保留均匀壁厚，尤其在侧向接口与竖向筒体相交区域，容易形成复杂相贯线，需要通过圆角和加厚过渡改善铸造或焊接工艺性。若采用铸件结构，外形转折处应避免尖锐内角；若采用锻件或焊接结构，则需考虑焊缝可达性和机加工装夹位置。密封面区域通常需要留出精加工余量，其表面粗糙度和平面度要求高于普通外表面。

　　在设备选型和管路布置时，不能只看阀门本身通径，还应核算泄放能力、开启压力、回座压力以及安装方向。角式结构虽然节省空间，但介质转向会产生局部阻力和流致冲击，阀腔内部过渡应尽量圆滑，减少湍流和噪声。侧向出口若连接泄放管，需要考虑排放反力对阀体和法兰连接的影响，必要时在管路侧设置支撑。底部入口法兰与容器连接时，应保证安装面水平，避免阀芯因偏斜而卡滞。顶部调节区域则应预留操作距离，便于后期整定和维护。

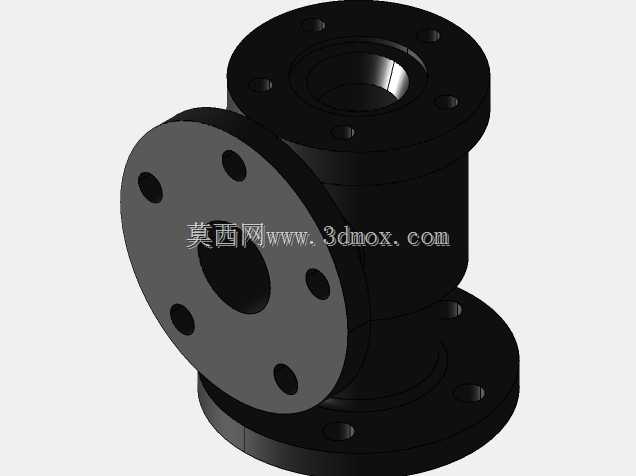

　　从结构表达角度看，该三维模型完整呈现了外部法兰、螺栓孔分布、筒体过渡和接口方位，适合用于管路干涉检查、设备布局、装配培训以及初步方案沟通。若进入详细设计阶段，还需补充内部阀芯、阀座、弹簧、导向套、密封件和调节机构，并结合材料强度、疲劳寿命、腐蚀裕量和相关安全规范进行校核。外部模型虽然不包含运动件，但已经明确了安装接口和外形包络，能够为后续详细设计提供可靠的空间基准。
