单缸摆动式蒸汽机结构设计方案

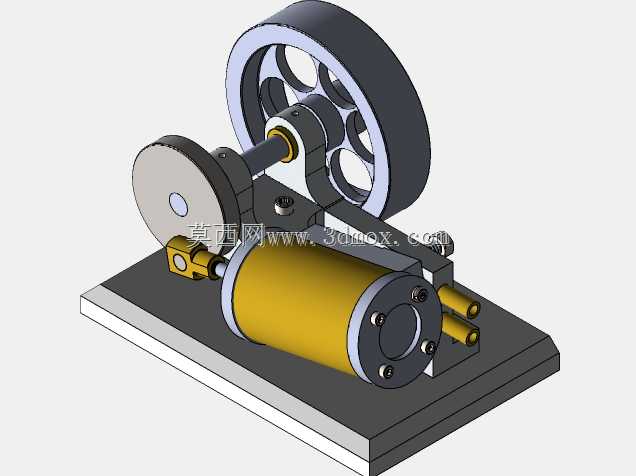

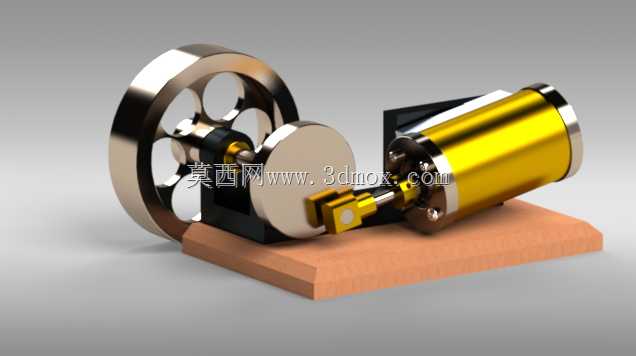

　　这款单缸摆动式蒸汽机的结构设计，核心围绕小型外燃动力装置的原理演示与轻量化动力输出展开，整体采用卧式布局，将气缸组件、曲柄飞轮传动组、支撑底座整合为紧凑的独立单元，在教学实验、小型动力模型改装、复古动力装置复刻场景中都有明确的应用空间。不同于传统固定式气缸蒸汽机采用的十字头、长导程滑动结构，这款设计直接让气缸本体以铰接支点为轴做小角度摆动，省去了复杂的配气阀组与十字头导向部件，气缸的进排气口随摆动过程自动完成气道切换，大幅压缩了整机的零件数量与装配难度，也让动力传递路径更短，机械损耗控制在更低水平。

　　从实际功能实现逻辑来看，带轮结构的飞轮是整机动力输出与运转稳定性的核心部件，大直径轮体既储存做功冲程的动能，带动曲柄连杆机构越过止点完成连续循环，也可通过轮缘的皮带槽向外输出扭矩，驱动小型发电机、水泵叶轮、演示传送带等低负载外设。气缸采用黄铜质感的薄壁筒身搭配两端密封端盖，在保证耐压能力的同时控制整机自重，活塞杆与曲柄销的连接部位做了轴套衬层设计，长期往复摆动过程中可降低接触面磨损，维护时只需更换衬套即可恢复配合精度。

　　设计过程中优先考虑了安装边界与运行干涉问题：整机底座采用实木质感的矩形安装板，所有运动部件的投影均落在底座轮廓范围内，飞轮外侧预留的安全间隙不小于轮体半径的五分之一，避免运转过程中异物触碰旋转部件；气缸摆动的极限角度通过铰接座的机械限位结构约束，不会出现摆幅过大导致的气道错位、活塞杆弯折问题。整机的轴向尺寸以曲柄回转直径为基准，气缸伸出端与飞轮端面的距离刚好满足连杆运动的最小空间需求，径向高度则控制在飞轮半径的1.2倍以内，可直接放置在常规实验台、展示柜中使用，不需要额外预留顶部操作空间。

　　从结构设计的细节来看，支撑气缸与飞轮的两个立式轴承座采用分体式加工，轴承孔的同轴度可通过底座上的定位销槽保证，装配时不需要反复修配即可实现曲柄轴的灵活转动；气缸与底座的铰接支点位于缸体靠近飞轮的一侧，摆动过程中气缸重心始终落在支撑点范围内，不会出现运行时的侧向倾覆力矩。这类简化结构的蒸汽机虽然输出功率有限，但胜在运转可靠性高、装配逻辑清晰，既可以作为热能动力工程专业的原理教学教具，让学习者直观理解外燃机的能量转换、曲柄连杆运动规律，也可作为小型复古动力装置的核心单元，适配模型船舶、微型动力展示台等场景的定制需求。建模过程中所有配合面均按照实际机加工公差设定，运动副的间隙预留符合小型动力机械的装配规范，可直接用于后续的工程图导出、零件加工与实物组装验证。
