单活塞发动机凸轮轴结构设计

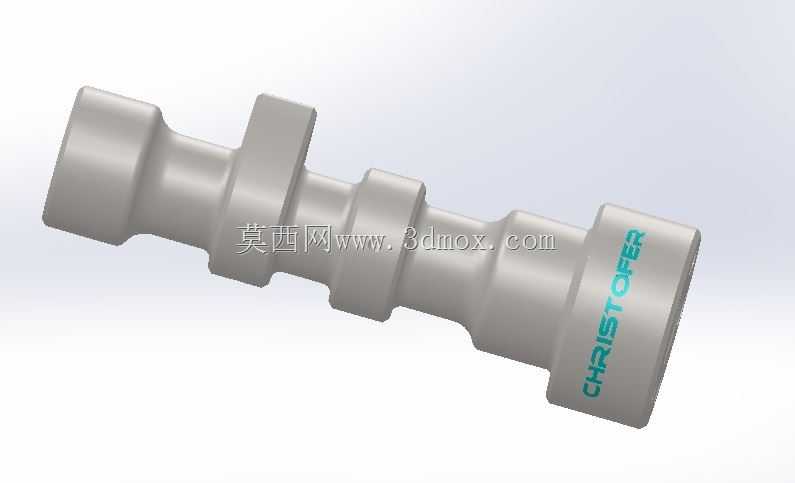

　　单活塞发动机的配气执行核心，是这根凸轮轴在实际装机场景中承担的角色。它的功能并不复杂，却直接决定气门开启与关闭的时序、升程和持续角，进而影响燃烧室的进气效率、排气彻底性以及整机怠速稳定性。在小型通用动力、教学演示样机或轻量化动力试验台中，这类单缸布置的凸轮轴往往不需要兼顾多缸依次点火的复杂相位关系，结构可以做得更紧凑，加工与装配调试也更直接。从结构上看，轴体沿轴向分布有支承轴颈、凸轮型面和端部连接法兰。支承轴颈用于装入缸盖或机体的轴承孔内，约束径向跳动并保证旋转轴线稳定；凸轮型面是功能核心，其轮廓由基圆、缓冲段、工作段和回落段组成，型线曲率变化必须连续，否则挺柱或摇臂在高速跟随过程中会产生冲击、噪声甚至脱离接触。端部法兰带螺栓孔，

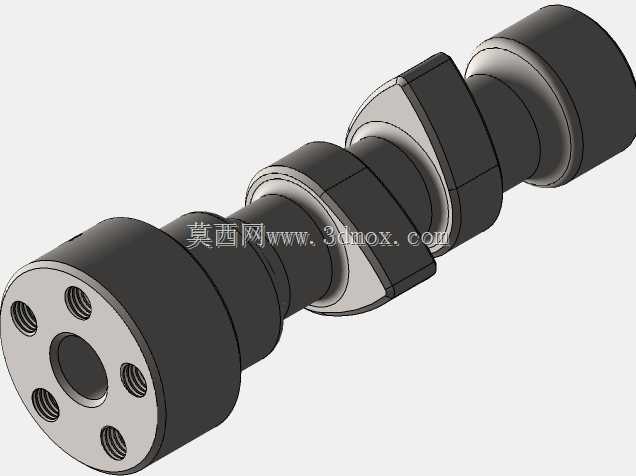

　　用于与正时齿轮或链轮连接，将曲轴传来的运动按固定传动比输入凸轮轴。法兰端面的孔位分布需要与连接件严格对应，中心孔则可用于减重、安装定位芯轴或穿过紧固件。设计这类零件时，首先要明确配气机构的形式。若采用下置凸轮轴配合挺柱、推杆和摇臂，凸轮表面接触的是平面或球面挺柱，型线设计需重点控制接触应力与润滑条件；若采用顶置凸轮轴直接驱动摇臂或气门，则凸轮与从动件之间的摩擦形式、弹簧力匹配和惯性力会有所不同。单活塞机型虽然缸数少，但凸轮升程、包角和相位角仍需与气门弹簧刚度、气门质量以及预期转速区间匹配。升程过小会限制进排气流通面积，升程过大则可能导致气门与活塞运动干涉；包角过短会使气门开启时间不足，过长又会影响低速扭矩和怠速真空度。建模过程中，轴段直径通常按支承刚度、轴承标准件尺寸和油封配合要求逐级确定。相邻轴颈之间的过渡圆角不能省略，它能显著降低应力集中，尤其在凸轮根部和轴肩位置，高频交变接触载荷与弯曲载荷叠加，圆角处理直接影响疲劳寿命。凸轮型面不能简单用圆弧拼接，工程上常通过升程表离散点生成样条曲线，再绕轴线扫描成型；若需要加工仿真，还应保证型面在法向上连续可导，避免数控加工时出现进给速度突变。油孔位置也是容易被忽略的细节。压力润滑的机型需要在轴颈或凸轮基圆附近设置油道，将润滑油引至摩擦副表面；油孔孔径、倒角和深度要兼顾通流能力与轴体强度，孔口毛刺必须在建模阶段就按工艺要求表达清楚。安装边界方面，需要重点核对轴向定位尺寸。凸轮轴装入机体后，

　　其轴向窜动量通常由止推片或轴承台阶限制，因此轴上对应的止推端面位置、宽度和粗糙度都要与相邻零件保持一致。凸轮相对于法兰螺栓孔或键槽的周向相位角必须准确，这是保证气门正时的基础；一旦相位偏差超过允许范围，轻则动力下降，重则出现气门碰撞活塞。端部连接若采用法兰螺栓，应检查螺栓头或螺母与周围机体、齿轮罩壳是否存在间隙；若采用键连接，则键槽宽度、深度和对称度要满足扭矩传递要求。从使用场景看，这类零件不仅服务于真实动力装置，也常用于发动机原理教学、机构运动仿真和装配训练。三维模型需要把各轴段的配合关系表达清楚，使设计者能够在软件中直接检查凸轮与气门、活塞、正时齿轮之间的运动干涉。通过装配约束模拟曲轴与凸轮轴的速比关系，

　　可以直观观察气门在整个循环中的开闭时刻；通过测量凸轮与从动件的接触位置，也能初步判断型面是否存在尖点或异常接触。材料与工艺层面，凸轮轴常采用合金钢锻造或冷硬铸铁铸造，凸轮表面需经淬火或渗碳处理以提高耐磨性。模型虽然不直接规定材料，但结构上应为后续工艺留出可能：中心孔可作为磨削加工基准，轴颈表面应便于砂轮修磨，凸轮型面应适合数控铣削或磨削成型。若采用组合式凸轮轴，还需考虑凸轮片与轴管的压装或焊接边界；而本例为整体式结构，刚性和形位精度更容易保证。在整机布置中，凸轮轴的位置还会影响正时腔、缸盖宽度和润滑管路走向。单活塞机型结构空间有限，任何一个轴肩或法兰外径的增大，都可能导致外部罩壳重新设计。因此，建模时不能只看单件是否成型，还要把它放回发动机装配体中，反复核对旋转包络、安装工具空间和紧固件操作空间。只有把型线功能、支承刚度、润滑路径、相位定位和装配边界同时处理好，这根凸轮轴才能在实际运转中稳定承担配气驱动任务。
