手工液压机械臂结构设计

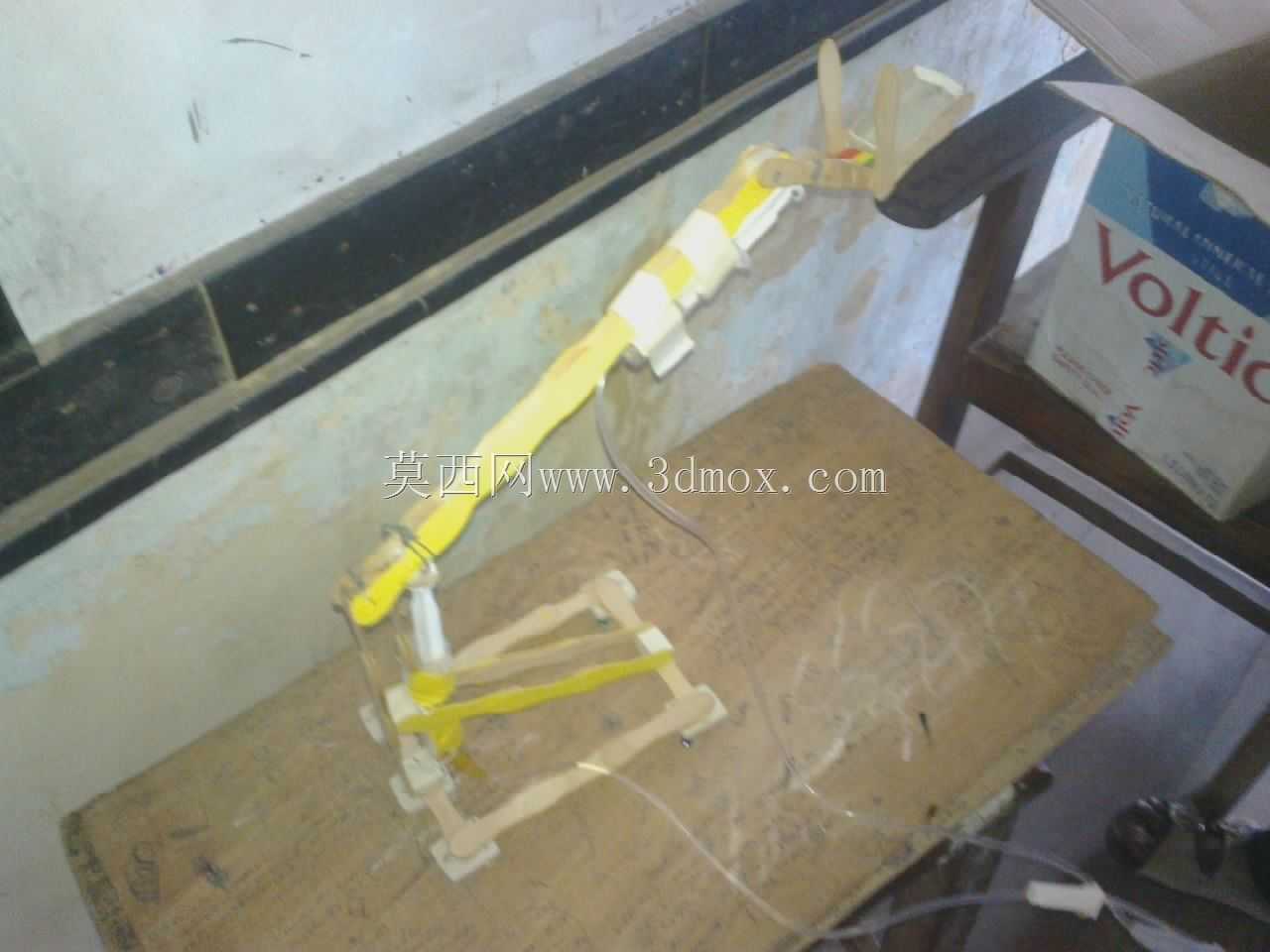

　　这套液压臂采用简易铰接式结构，主体支撑与臂段由棒材搭建，动力执行端依靠注射器配合软管形成液压传动回路，整体属于低成本、易加工的教学演示类机械装置。从实际使用场景看，它更适合中小学科创实践、机械原理课堂演示以及简易抓取实验，能够直观展示帕斯卡原理在直线驱动与多关节联动中的作用，帮助使用者理解液体压力传递、力矩变化和关节运动之间的关系。装置底部为框架式支座，通过多点固定形成稳定支撑面，可限制臂体在伸展过程中的整体倾覆趋势。底座上方设置第一级回转或摆动关节，用于承担大臂的俯仰动作；大臂与小臂之间再设置第二级铰接关节，末端预留夹爪安装位，可完成小范围内的抬升、伸展和夹持动作。各关节处采用销轴连接，配合绑扎或紧固件限制侧向窜动，

　　使运动轨迹集中在同一平面内，降低了调试难度。驱动部分没有采用标准液压缸，而是将注射器作为直线执行元件。注射器筒身固定在臂架或底座上，推杆与活动臂段铰接，当推动其中一支注射器时，封闭管路内的液体压力传递到对应执行端，便会推动关节转动。这种设计的关键在于管路密封与支点位置选择：支点越靠近推杆作用线，所需推力越小，但关节摆角范围会相应收窄；若支点外移，输出角度增大，操作力也会同步上升。实际装配时需要反复调整铰接孔位，使注射器在全行程内不与杆件发生干涉，同时避免推杆受径向力过大造成卡滞。外形与安装边界方面，该装置属于桌面级设备，展开后臂展覆盖范围有限，适合固定在平整木板或实验台面上使用。底座框架应尽量外扩，以提高抗倾覆能力；

　　臂体处于最大仰角和最大伸展位置时，末端负载会对底座产生较大弯矩，因此固定点不能只集中在中心区域，而应沿框架四角分布。若后续增加末端夹爪，还需在腕部预留独立注射器安装空间，并统筹安排软管走向，避免管线在关节转动时被拉扯或挤压。从结构设计角度看，这类模型的价值不在于承载能力，而在于用最常见的材料还原液压驱动的基本逻辑。杆件开孔位置决定了臂体的运动包络，注射器行程决定了关节转角，软管内径与液体粘度则会影响动作响应速度。建模时应先确定底座轮廓和关节旋转中心，再反推各臂段长度与铰接点坐标，最后校验注射器在极限位置时的长度变化。对于三维建模从业者而言，该案例可用于练习连杆机构、运动约束和简易干涉检查；对于教学使用者，则可通过调整臂长、支点和管路连接顺序，观察不同构型下抓取范围与输出力的变化。整体结构没有复杂曲面和高精度配合要求，加工门槛低，但运动关系完整，能够作为液压传动与机械臂入门设计的典型实例。
