多通路液压集成歧管管路结构设计

　　在行走机械、工业液压站以及试验台架的管路布置中，分散式外接管路往往带来接头数量多、泄漏点密集、占用空间大等问题。集成式液压歧管通过在块体内部加工交叉孔道，把多个阀口、执行器接口与供油回路整合在同一基体上，能够显著缩短外部管路长度，降低装配复杂度，也让整机布局更紧凑。该模型围绕多接口流体分配需求建立，重点呈现内部孔道的交汇关系与外部接口的相对位置，可用于流场校核、干涉检查和安装空间确认。

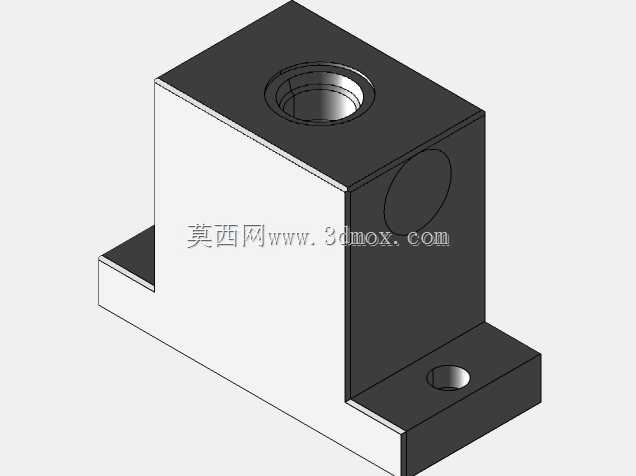

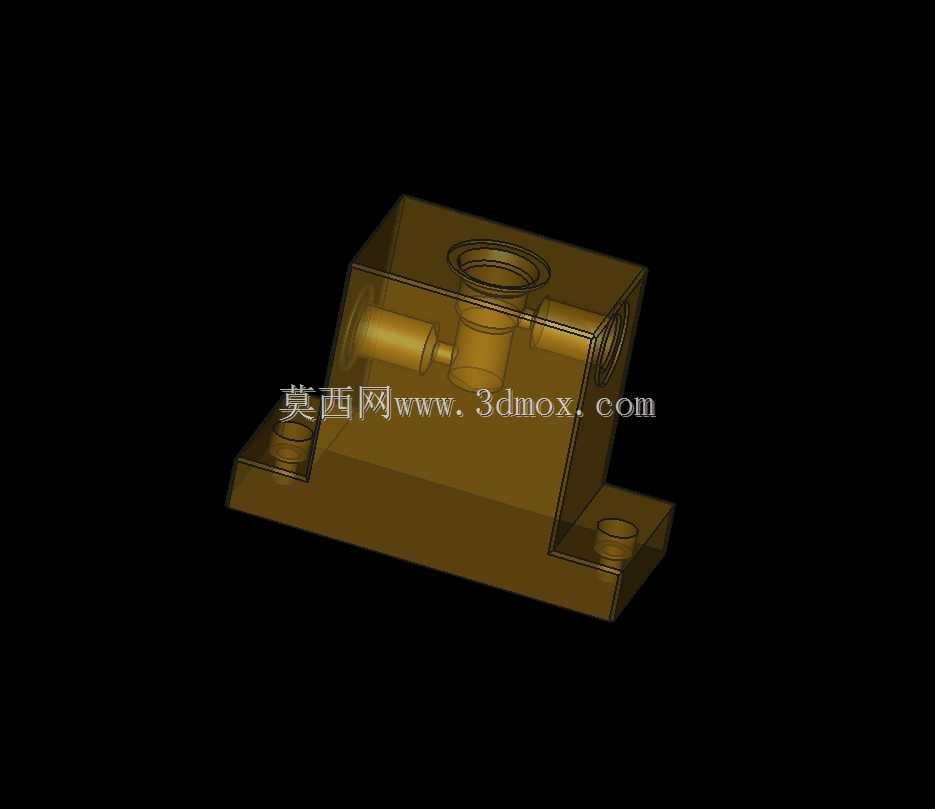

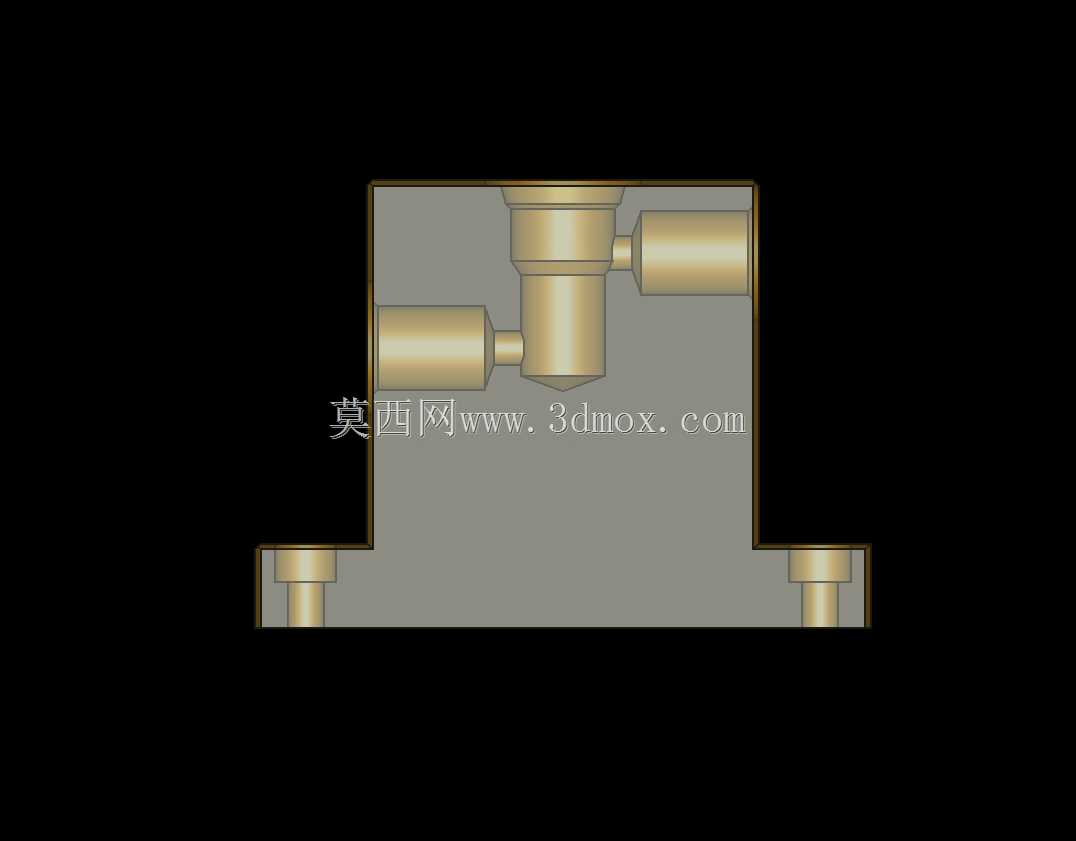

　　从结构上看，歧管主体采用近似矩形的块式构型，内部包含一条纵向主流道和数条横向分支流道。主流道承担来流输送与稳压作用，分支流道则将介质引向不同方位的外接端口。模型中可见顶部、侧部及底部均设置了圆柱形接口凸台，接口轴线相互垂直或平行，便于与标准管接头、阀块或传感器座对接。各凸台保留了足够的扳手空间，相邻接口之间的壁厚经过控制，既能避免加工时孔道击穿，也能在额定压力下保证基体强度。

　　设计这类歧管时，首先要明确各回路的流量分配比例和允许压降。若分支流道直接以直角汇入主流道，介质在转向处会产生明显涡流和局部阻力，长期运行还可能在尖角区域引发气蚀或噪声。因此在三维建模阶段需要把孔道相交处的过渡关系表达清楚，必要时采用工艺孔封堵、斜孔引导或加大转弯半径等方式改善流态。该模型保留了正交孔道的典型结构，适合作为CFD模拟的基础几何：在网格划分前可对尖角、毛刺和无关小特征进行简化，再分别设置入口速度、出口背压和壁面粗糙度，观察不同流量下各支路的速度云图、压力分布和湍流强度。

　　安装边界方面，块体底部两个接口可作为固定或主供油连接位，侧部接口用于横向引出，顶部接口则适合安装压力表、传感器或控制阀。布局时需要确认接口周围的操作空间，避免接头拧紧后与相邻管路、机架或护罩发生碰撞。由于歧管通常通过螺栓固定在安装面板或阀台上，建模时还应同步考虑底面平面度、定位销孔以及螺栓孔位置；即使本模型未完全展示这些细节，在工程出图阶段也需要补充公差和表面粗糙度要求。

　　材料选择取决于介质类型、工作压力和环境条件。常规矿物油系统可采用热轧钢坯或锻铝，铝合金重量轻、导热性好，但螺纹强度和抗冲击能力低于钢件；高压、强振场合则更适合钢制基体，并在交叉孔处进行去毛刺和清洗处理。内部流道的清洁度直接影响系统可靠性，残留切屑可能划伤密封件或堵塞节流口，因此在设计时就要考虑工艺孔的封堵方式和清洗可达性。

　　从仿真角度看，该歧管模型的价值不只在于外观装配，更在于帮助工程师判断流道设计是否均衡。若某一分支流量偏低，可通过调整分支孔径、改变汇入角度或优化入口位置进行修正；若局部流速过高，则需扩大相应流道截面或增加缓冲容腔。通过三维模型与流体分析的迭代，可以在样机加工前发现结构缺陷，减少反复试切带来的成本。对于需要集成压力传感器、温度传感器或流量监测元件的系统，歧管表面还可预留小口径测量口，使数据采集点更靠近流道核心，提高监测响应速度。

　　在实际维护中，集成块式结构减少了外部软管数量，但也要求内部流道具备可排查性。设计阶段应避免出现无法清理的盲孔和容易积存污染物的死角；交叉孔口应倒圆并冲洗干净。外部接口的标识也很重要，装配时可依据孔位编号连接对应执行器，降低错接风险。该模型以简洁几何呈现了多通路液压歧管的核心特征，既适合用于流体仿真前处理，也可作为阀块集成设计、管路布局训练和设备选型沟通的参考结构。
