金属链条缠绕圆柱筒体的结构造型

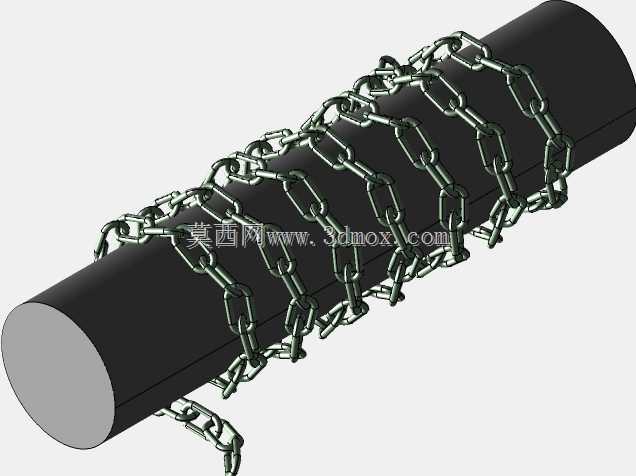

　　这个结构把标准圆环链与圆柱筒体结合在一起，链条沿筒身周向缠绕并在两端留出挂接段，核心作用不是单纯展示链环外观，而是通过链节之间的铰接关系，让柔性约束与刚性筒体形成可随动的包覆形态。在实际工程里，这类结构常见于需要限位、拖拽、缓冲或柔性捆扎的场合，比如小型卷筒的防散束装置、工装夹具里的柔性压持部件、设备检修口的防丢挂链，以及某些需要在圆柱表面形成防滑握持层的手动操作件。链环采用闭口长圆形结构，每一节都由两个相邻链环互相穿套，铰接处保留合理间隙，保证链条在弯曲、扭转时不会卡死。缠绕到筒体上时，链节会自然贴合圆柱曲面，相邻链节之间的接触点会随筒体转动或外力牵拉发生微小滑移，这一点在建模时不能把链条做成完全刚性的固定阵列，

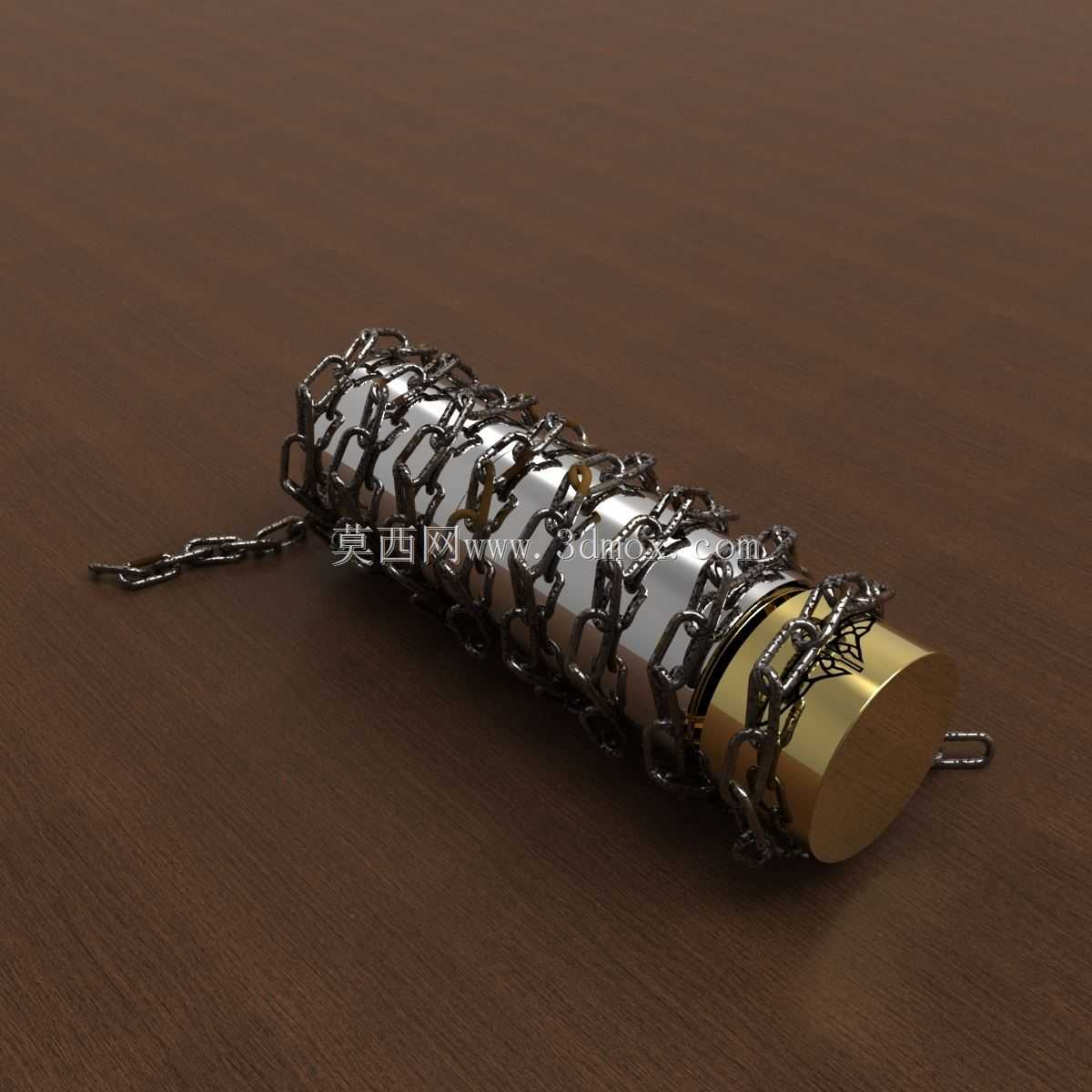

　　否则无法反映真实装配后的运动关系。筒体本身分为两段不同表面质感的区域，主体段为银灰色金属面，端部为黄铜色轴头，这种区分并非单纯为了外观效果，而是对应不同功能区域：银灰色段是链条缠绕的主要工作面，直径决定链条的最小弯曲半径；黄铜色端盖起到轴向限位作用，其直径略大于链环内孔的有效通过尺寸，能够防止链条在受拉时从筒体端部滑脱。从安装边界看，筒体两端伸出的挂耳是整个组件与外部结构连接的接口，挂耳上的小孔用于穿设销钉或螺栓，安装时需要保证两侧挂耳的同轴度，否则筒体转动时会出现卡滞。链条两端的自由段长度需要根据实际牵拉行程确定，过短会导致铰接转角达到极限，过长则容易在运动中与周边零部件发生干涉。设计这类结构时，

　　首先要确定的是链环规格与筒体直径的匹配关系。链环棒料直径、链节内长和内宽决定了链条允许的最小弯曲半径，如果筒体直径过小，链条缠绕后链环之间会产生过大的接触应力，长期使用会出现磨损甚至塑性变形；如果筒体直径过大，链条包覆后又会过于松散，无法形成稳定的约束。建模过程中可以先建立单个链环的实体，按照实际铰接关系完成相邻链环的装配，再通过沿圆柱螺旋线或周向阵列的方式布置整段链条，最后对端部链节进行角度调整，使其与挂耳位置对齐。需要注意的是，真实链条缠绕到圆柱上时，每一节链环的姿态并不完全一致，受重力、预紧力和接触摩擦影响，部分链环会平躺贴合筒面，部分链环会侧立搭接，这种姿态差异在渲染图中已经有所体现，结构设计时也要预留相应的活动间隙，

　　不能按理想均匀排布来校核周边空间。从受力角度看，当链条端部受到拉力时，力会通过链环依次传递到筒体与链条的接触区域，筒体表面会受到链条施加的径向压力，端盖则承受链条轴向窜动带来的限位载荷。如果用于频繁牵拉的工况，筒体与链条接触的表面应考虑表面淬火或增加耐磨衬套，端盖根部也要做圆角过渡，避免应力集中。对于需要手动转动筒体的场合，缠绕的链条还能增加表面摩擦力，此时链环凸出筒面的高度就是握持层的有效厚度，设计时既要保证防滑效果，也要控制链环与筒壁之间的间隙，防止夹手或嵌入异物。整个组件没有复杂的内腔或精密传动齿面，加工难点主要集中在链环的一致性和端盖与筒体的装配精度上。链环通常采用焊接或模锻成型，装配后需要进行拉力试验以确认铰接可靠性；筒体与端盖可采用过盈配合、螺纹连接或焊接固定，具体方式取决于负载大小和是否需要拆卸维护。三维建模时除了表达外观，更重要的是把链环之间的活动间隙、端盖的限位尺寸、挂耳的安装孔位以及筒体的总长和外径准确定义出来，这些尺寸直接决定该结构能否在目标设备中完成安装并实现预期的柔性约束功能。
