精密金属传动链条三维结构设计

　　链条作为典型的挠性传动与承载构件，在工程现场并不只是简单的串联环件，而是通过相邻链环之间的铰接、接触与摩擦，把拉力、运动和约束关系逐节传递出去。做这类结构时，最先要确认的不是外观，而是受力路径：单节链环在受拉时，内侧圆弧承受接触压应力，直段承受弯拉复合载荷，相邻链环在接触面附近会出现局部应力集中，因此链环截面不能只按名义拉力估算，还要考虑扭转、偏载以及使用中可能出现的卡滞。

　　从模型呈现的形态看，链环采用闭合长圆环结构，环体截面均匀，相邻链环以90度交错方式套合。这种交错布置是链条能够自由弯折的关键：如果所有链环处于同一平面，链条只能在该平面内弯曲；相邻环面旋转后，链条便可在空间内多方向弯折，更适合吊挂、牵引、限位、防护以及轻载输送等场景。链环端部圆弧过渡需要保持连续，任何突兀的棱边都会在受拉时变成应力集中源，也会加剧相邻链环的磨损。

　　实际设计中，链环内长、内宽、线径和节距共同决定安装边界。内长影响相邻链环的翻转角度，内宽决定两环套合后的侧向间隙，线径直接关联承载能力，节距则关系到链条与链轮、导槽或张紧装置的配合。若用于链轮传动，链环进入和退出链轮时必须能顺利贴合齿窝，节距过大将产生冲击和跳齿，节距过小则会造成卡紧；若用于手拉葫芦、吊索或安全限位，重点则转为极限拉伸、变形余量和端部连接方式。

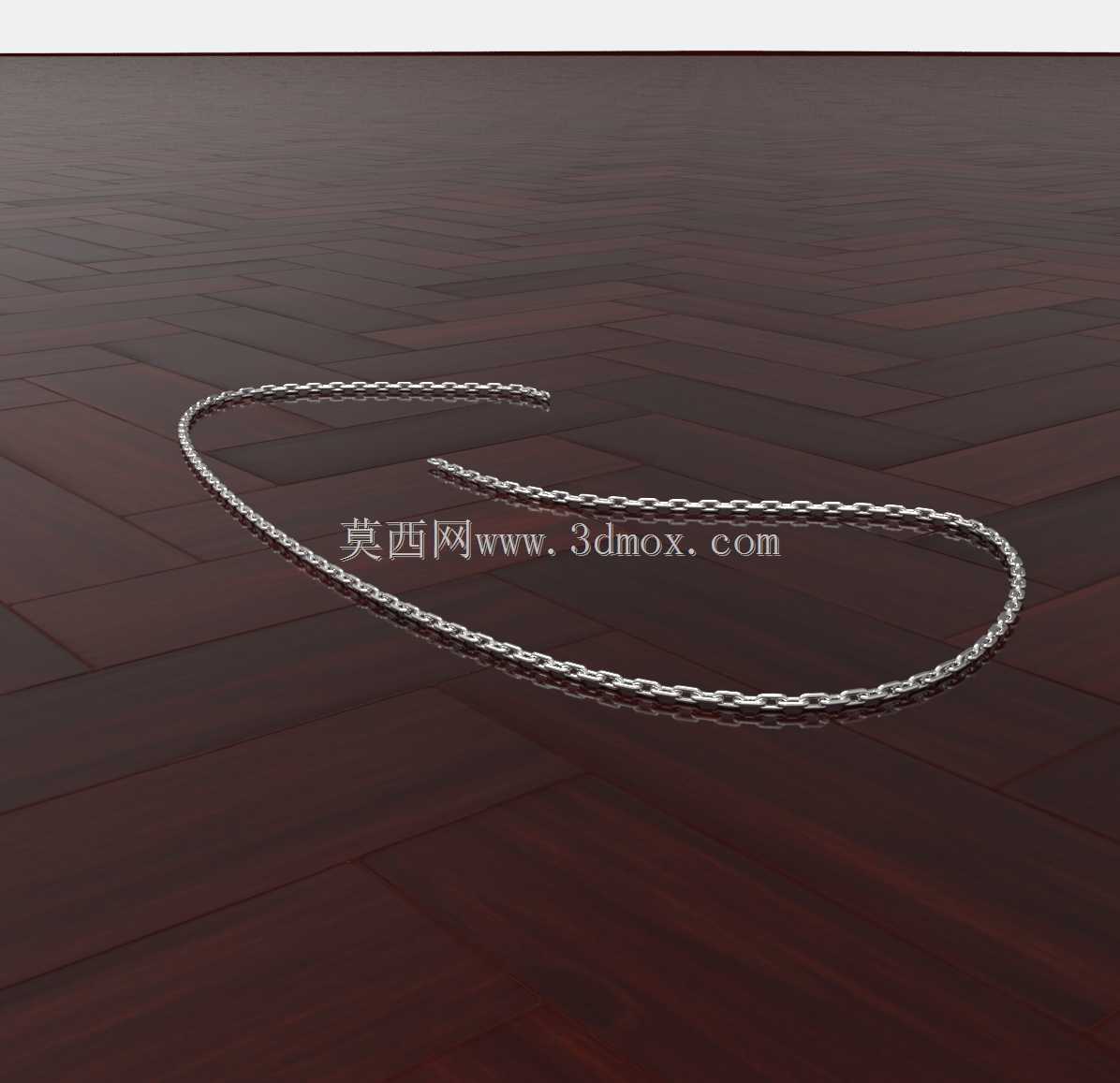

　　建模时应先建立单环中心线，再沿中心线扫描出等截面环体。为了保证后续阵列或装配自然，单环需要留出合理接触间隙：间隙过大会使链条松垮，受力瞬间冲击明显；间隙过小则链环之间无法灵活转动，弯曲后容易自锁。完成单环后，可通过交替旋转复制形成连续链段，再根据需要布置成直线、弧形或盘绕状态。图中链条呈放松盘放形态，这种状态能直观检验链环在非张紧条件下的自然垂度、相互搭接关系以及空间弯折是否顺畅。

　　材料选择通常取决于工况。普通输送、防护和装饰场景可采用普通碳钢表面镀锌或发黑处理；潮湿、户外或腐蚀环境中多采用不锈钢；对重量敏感的场合也可使用铝合金，但铝合金链环抗磨损和抗局部压入能力较弱，不适合大载荷反复牵引。热处理对承载链条尤为重要，渗碳或淬火能够提高表面硬度和耐磨性，而芯部仍需保留必要韧性，避免受冲击时脆断。

　　安装方面，链条两端通常需要与卸扣、吊钩、调节螺杆、张紧轮或固定支座连接。连接点的尺寸不能只看链条总长度，还要预留端部附件所占空间以及张紧调节行程。水平布置时，过长链段会因自重产生明显悬垂，需要设置托板、导槽或张紧机构；垂直吊挂时，则要关注端部连接的可靠性，避免链环在扭转状态下受力。若链条经过导向轮，导向轮直径不宜过小，否则链环弯曲半径不足，会在直段与圆弧交接处产生附加弯矩。

　　从功能特性上看，这类闭合环链条相比带传动更适合低速、重载和恶劣环境，对粉尘、泥水和温度变化不敏感；相比刚性拉杆，它又具备可弯折、可收纳和可缓冲的特点。其不足也很明确：传动平稳性不如精密齿形链，高速运行时噪声和磨损较大，铰接点无法设置独立润滑腔，维护中需要定期清理铰缝并补涂润滑脂。对于频繁正反转的设备，链环间隙会造成回程迟滞，设计时应通过张紧装置或缩短自由段来控制。

　　在结构细节处理上，链环焊缝位置若采用焊接成型，应布置在受力相对较小的直段中部或采用对焊后打磨，使焊缝与母材平滑过渡。模型中即使不表达真实焊缝，也应在工程图或技术说明中明确焊接、打磨和探伤要求。表面处理不仅影响防腐，也影响摩擦系数；镀锌层过厚可能减小有效间隙，造成相邻链环转动不灵活，这一点在小规格链条上尤其需要注意。

　　检验链条结构是否合理，可以从三个角度判断：一是拉直后各链环是否对中，无明显扭结；二是自然弯曲时相邻环能否自由转动，不出现局部顶死；三是端部连接后，载荷是否沿链环纵向传递，而不是让单环承受持续侧向掰开力。三维模型的价值正在于提前暴露这些问题：在装配环境中拖动链段，检查最小弯曲半径、干涉位置和连接附件的匹配关系，比单纯绘制二维链节更接近真实装配状态。

　　对于设备选型人员而言，使用这类链条模型时还应把工况拆解清楚：静载吊挂关注破断拉力和安全系数，往复牵引关注磨损和伸长，防护栏或限位链关注外观、间距和端部固定，输送场景则要核算速度、张紧和导向。把这些约束落实到链环线径、节距、材质和端部附件上，链条才能在整机中既满足功能，又保持长期可靠。
