PDW发射器40厘米超高战术鱼骨护木

　　该结构件面向短管自动武器的战术扩展需求，整体采用一体化长筒式布局，主体长度约400mm，属于加高轮廓的护木组件，主要用于PDW类气动发射器或同尺寸制式武器的前部改造。零件上沿设置全长皮卡汀尼导轨，可串联安装机械瞄具、内红点、倍率瞄具与战术灯，下沿及两侧预留M-LOK或KeyMod规格的扩展槽位，能够根据任务构型加装前握把、脚架、激光指示器或战术背带环。与传统圆筒护木相比，加高的上沿使瞄准线与枪管轴线保持更合理的高度差，射手在贴腮时无需刻意抬高头部，长时间据枪的颈部疲劳明显降低；同时加高结构也为内部枪管、导气管或气动管路留出更充裕的包覆空间，减少外部磕碰对精度组件的影响。

　　从安装边界看，护木前端采用环形收口，能够约束枪管并保持同轴度，后端则通过嵌套座与机匣上部的定位面配合。上部全长导轨在与机匣导轨衔接处做了连续齿形处理，保证瞄具跨接安装时不会出现齿位错位。筒身侧面开设多组长圆形减重孔，在保证纵向抗弯刚度的同时降低前部重量，避免武器整体重心过度前移。内部腔体需要与枪管外径、导气装置或气筒外径保留均匀间隙，防止连续射击后热膨胀或振动导致接触干涉。

　　设计这类护木时，首先要确定的是与机匣的配合基准。后端定位面通常承担径向定位，锁紧螺钉或快拆结构则提供轴向压紧，若两者公差分配不当，容易出现护木偏转或导轨错位。全长上导轨的直线度是关键指标，建模时应将导轨齿形、安装槽和后端定位面放在同一基准体系中，避免后续装配出现瞄具归零困难。侧面扩展槽的间距和槽宽需要符合通用附件标准，槽位周边的壁厚要兼顾螺钉锁紧时的局部承压，铝合金件在这些位置通常需要加厚或设置凸台。

　　外形处理上，护木外侧棱边均做倒角或圆弧过渡，既减少携行时钩挂装具的概率，也能降低强光照射下的轮廓反光。下部密集的散热槽不仅用于空气流通，也在连续发射时帮助枪管周围热量散出，对于气动类模型或训练器材，则可减轻活塞运动产生的热量积聚。前端下部的缺口用于容纳准星、导气箍或消焰安装接口，建模时需核对对应枪管组件的外径和锁紧方式，避免装配时发生干涉。

　　在实际使用场景中，这类护木常见于CQB训练、场地竞技和道具展示。较高的上导轨面适合搭配低基线瞄具，侧面扩展位则可按左、右射手习惯布置灯具和激光开关。若用于实弹武器，材料多选用6061-T6或7075铝合金并做硬质阳极氧化；若用于训练模型或影视道具，则可在保证接口尺寸一致的前提下采用较轻的加工方式。三维建模时应重点控制总长、内孔直径、后端卡合宽度、导轨高度以及螺钉孔位，这些尺寸直接决定护木能否与上机匣稳固连接。筒身壁厚不宜过薄，否则在拧紧前握把或脚架时容易产生局部变形；但也不必整体加厚，可通过纵向加强筋和槽位间隔来平衡刚度与重量。

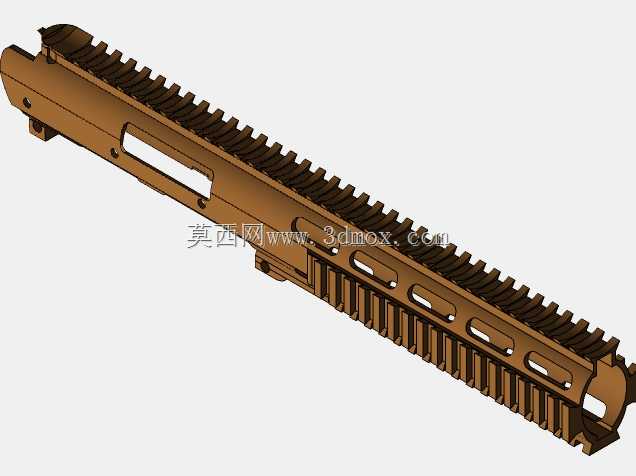

　　该模型完整呈现了护木外部导轨、侧面槽孔、前后接口和内部腔体的关系，适合用于结构方案评审、装配干涉检查和后续工程图细化。对结构设计人员而言，可在此基础上继续补充锁紧块、隔热片、背带环等附件；对设备选型人员而言，可直接据此核对与上机匣、枪管和瞄具的匹配边界。
