30x36槽型皮带输送机三维设计模型

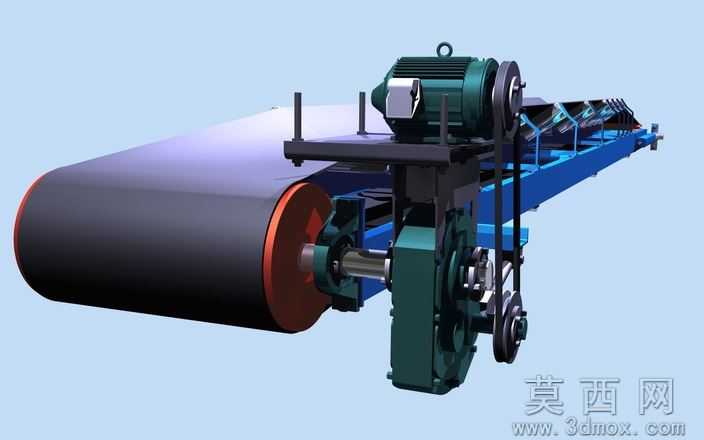

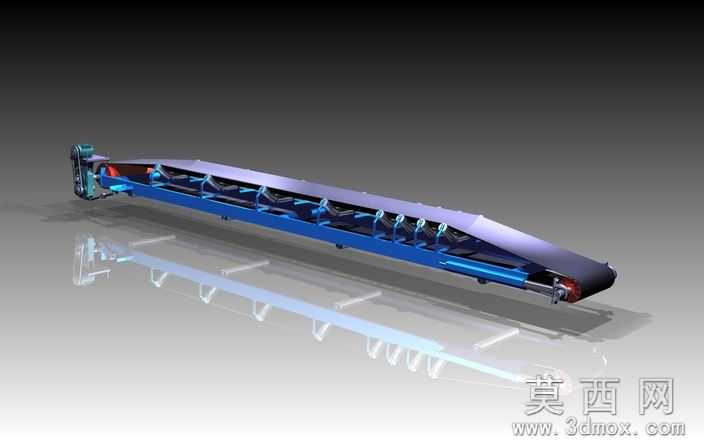

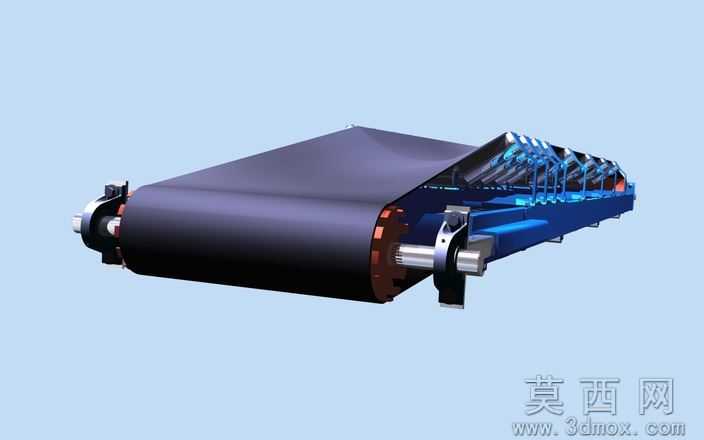

本模型为槽型结构皮带输送机的完整三维设计成果，建模阶段遵循机械设计规范，首先搭建整体装配基准，以输送方向为X轴建立全局坐标系，依次完成头架、尾架、中间架的型材框架建模，再逐一装配托辊组、驱动滚筒、改向滚筒、张紧装置、导料槽、清扫器等核心部件，所有零件均按实际加工尺寸绘制，装配过程添加了同轴、面重合、间距约束等完整配合关系，无干涉错位问题，完整还原了皮带输送机的真实装配逻辑。参数设计上严格对应30x36的规格要求，即带宽适配30英寸输送物料、槽角设置为36度，托辊组采用三节式槽型托辊排布，槽角参数匹配散料输送的堆积角特性，可有效降低物料撒漏风险；驱动端预留了标准电机、减速机的安装接口，张紧装置采用螺旋张紧结构，可调节行程满足皮带松紧度调整需求，所有安装孔位、型材截面尺寸均符合通用输送设备的设计标准，可直接用于工程参考。渲染材质方面，模型在可视化环节做了精细化材质分配，主体机架采用哑光蓝色工业漆材质，还原钢结构机架的喷涂质感；输送皮带采用黑色哑光橡胶材质，添加了细微的表面纹理模拟橡胶带的防滑粗糙面；滚筒、托辊等转动部件采用银灰色金属材质，轴承部位添加了亮面金属质感区分，地面添加了柔和的反射效果，整体渲染效果清晰展示各部件的结构层次，便于直观理解设备形态。结构原理上，该设备依靠驱动滚筒与皮带之间的摩擦力带动皮带循环运转，槽型托辊组将皮带承托为凹槽形态，可增大物料装载量同时防止散料滑落，尾部改向滚筒实现皮带的回程转向，张紧装置调整皮带张紧力避免打滑跑偏，头部清扫器可刮除皮带表面粘附的物料，整体结构成熟可靠，适用于矿山、建材、粮食等行业的散状物料水平或小倾角输送场景。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式文件，STEP与IGES格式可被SolidWorks、UG、Pro/E、Inventor等主流三维机械设计软件直接打开编辑，保留完整的装配体结构与零件特征；STL格式可直接用于3D打印样件验证，无需额外格式转换，不同软件用户均可顺畅使用该模型开展后续工作。研发教学应用层面，该模型可作为输送设备研发设计的参考蓝本，帮助设计人员快速完成同类型皮带输送机的方案迭代，缩短设计周期；也可作为机械设计专业的教学案例，用于讲解输送设备的结构组成、装配关系、工作原理，帮助学生理解带式输送的机械逻辑，还可用于企业新员工的设备认知培训，直观展示皮带输送机的各部件功能与装配要点，具备较高的工程实用与教学参考价值。
