LS型水平螺旋输送机三维设计模型

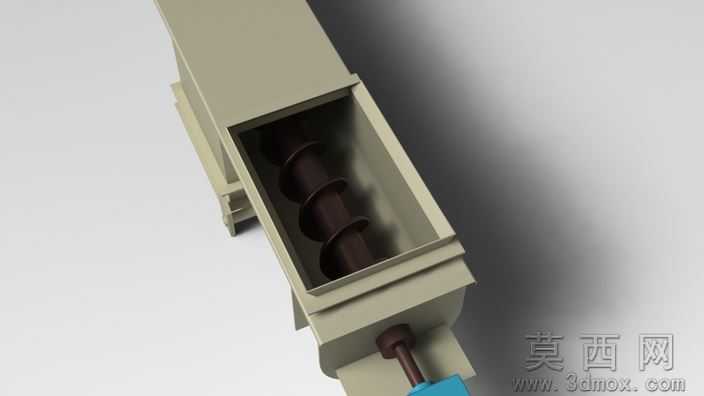

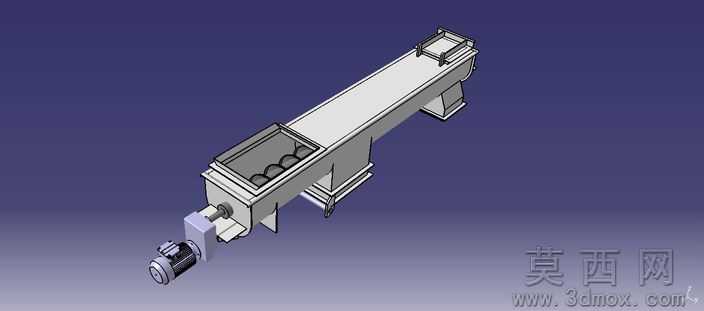

本模型为LS型水平螺旋输送机完整三维设计成果，建模阶段采用自底向上的装配流程，首先完成螺旋叶片、中心传动轴、U型输送槽体、端部轴承座、驱动端连接法兰、进料口与出料口结构、尾部止推轴承组件、槽体支撑脚等单个零件的参数化建模，建模过程严格遵循机械设计公差规范，对叶片与槽体内壁的配合间隙、轴承安装位的同轴度、驱动端连接尺寸做了精准约束，完成零件建模后按照实际装配逻辑添加同轴、重合、间隙配合约束，还原设备真实装配关系，可直接用于装配干涉检查与结构验证。参数设计上完全匹配LS系列螺旋输送机标准规范，以LS400*25*50-M1规格为基准，螺旋直径设定为400mm，设备输送长度适配常规20°倾角以内的水平输送场景，最大输送长度不超过70m，适用环境温度覆盖-20℃至50℃，可输送温度不超过200℃的物料，转速参数匹配常规散料输送工况，同时预留了中间吊挂轴承的安装位，适配长距离输送的结构加强需求。渲染材质方面，对槽体、支撑结构采用哑光工业灰铸铁材质还原设备金属质感，驱动端部件做蓝色喷漆材质区分，螺旋叶片采用耐磨钢材金属质感，轴承部件做亮面金属材质处理，整体渲染效果还原工业设备真实外观，结构辨识度高。结构原理上完整复现螺旋输送机的工作逻辑：当螺旋轴转动时，物料受自身重力与槽壁摩擦力作用，不会随螺旋叶片一同旋转，而是沿叶片推送方向沿槽底向前做滑移运动，驱动装置与卸料口设置在设备同一端，进料口设置在尾部附近，端部止推轴承可承受物料输送产生的轴向反力，长机型配置的中间吊挂轴承可降低长轴挠度，保证运行稳定性，该结构可稳定输送粉状、颗粒状、小块状物料，不适用于易变质、粘性大、易结块的物料，具备结构简单、横截面尺寸小、密封性能好、可中间多点装料卸料、操作维护方便、制造成本低的优势。软件兼容方面，模型输出包含STEP、IGES通用中间格式，同时兼容CATIA、AutoCAD等主流设计软件，还附带STL格式可直接用于3D打印验证，不同版本的机械设计软件均可打开编辑，不存在版本兼容障碍。研发教学应用层面，该模型可作为散料输送设备研发的基础原型，设计人员可在此基础上调整螺旋直径、输送长度、叶片螺距、驱动功率等参数，适配不同输送量、不同物料特性的定制化需求，也可作为高校机械设计、物流工程、粮食工程等专业的教学案例，用于讲解连续输送设备的结构原理、参数选型、装配设计相关知识点，还可用于企业新员工培训，帮助技术人员快速掌握螺旋输送机的结构组成与设计要点。
