带滚筒排斥反应皮带输送设备三维设计

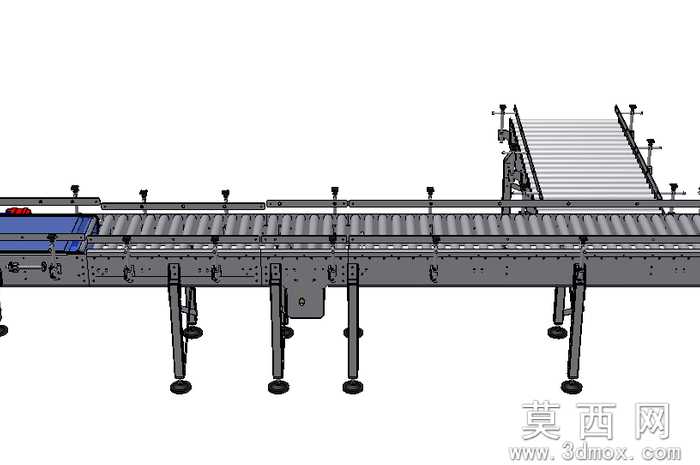

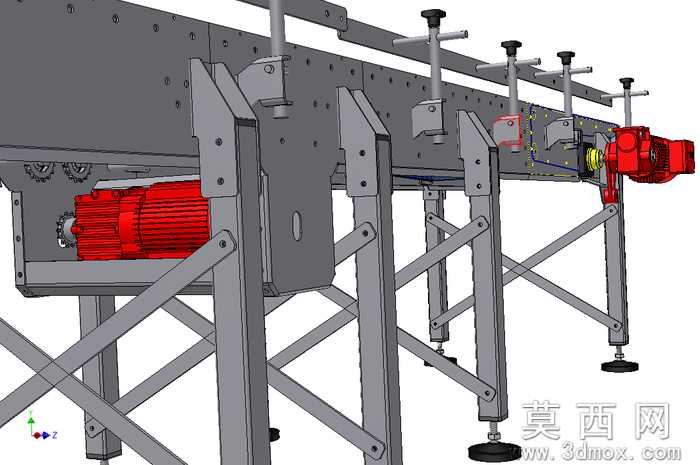

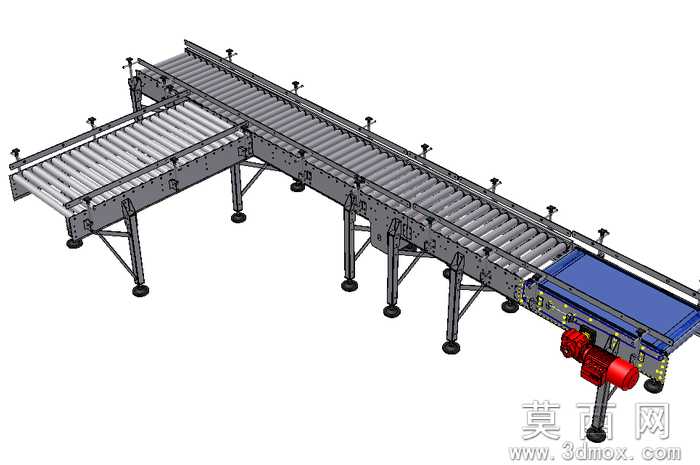

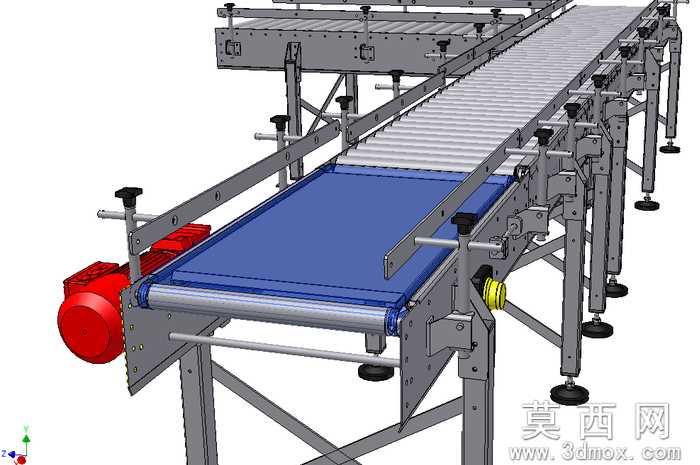

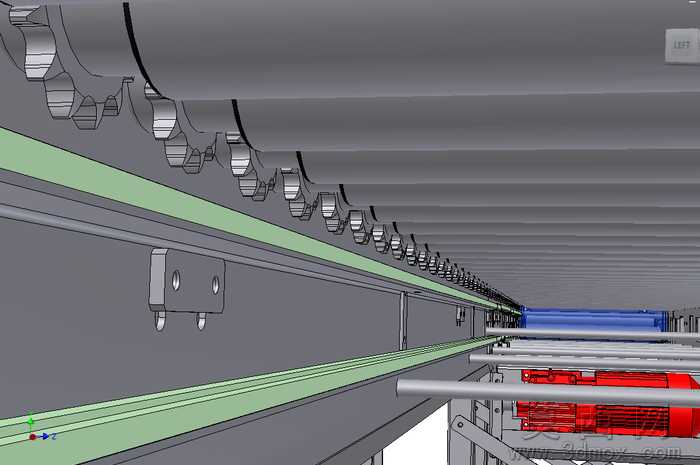

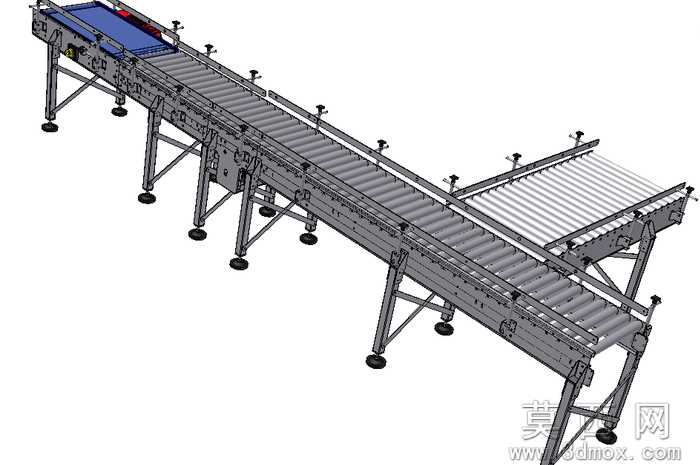

本模型为带滚筒排斥反应功能的皮带输送设备，建模阶段采用主流三维机械设计软件完成全参数化搭建，首先以输送线额定输送节拍、适配条箱尺寸为核心输入参数，确定机架整体跨度、支腿高度、皮带宽度等基础尺寸，再依次完成驱动单元、滚筒组、导向护栏、排斥推料机构、可调脚杯的独立零件建模，所有零件均保留完整建模特征树，关键配合尺寸设置参数关联，修改核心参数即可快速适配不同规格的输送场景需求。参数设计层面，模型严格遵循轻型皮带输送机的行业设计规范，驱动端匹配适配功率的减速电机，传动滚筒做防滑包胶参数设置，改向滚筒预留张紧调节行程，两侧护栏设置多组可调锁紧手柄，可根据输送物料的宽度灵活调整护栏间距，支腿底部的可调脚杯设置±30mm的高度调节范围，可适配不平整的车间安装地面，排斥推料机构预留动作行程参数，可根据不合格条箱的尺寸调整推料幅度。渲染材质方面，模型完成了真实工业材质的赋予，输送皮带设置为蓝色哑光PVC材质，金属机架、滚筒、护栏采用喷塑灰色钢材材质，驱动电机外壳设置为铸铁哑光红材质，调节手柄、防护端盖设置为工程塑料黄黑配色，脚杯底座设置为黑色防滑橡胶材质，渲染效果还原真实工业设备的视觉质感，可直接用于方案展示、项目汇报场景。结构原理上，该设备以皮带作为主输送载体，上方搭配平行排布的无动力滚筒段实现物料的顺畅过渡，设备运行时减速电机通过链传动带动主动滚筒转动，依靠摩擦力驱动皮带循环运转，当检测到需要拒绝的不合格条箱时，侧置的排斥推料机构动作，将不合格条箱推至一侧的辊道输送支路，实现不合格物料的在线分流剔除，本次模型完整展示输送主体结构，排斥反应的电控触发逻辑可根据实际生产需求配套加装。软件兼容层面，模型提供STEP、IGES等通用三维格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维机械设计软件，导入后可直接进行编辑修改、工程图导出、运动仿真等操作，无需额外的格式转换，不会出现特征丢失、破面等问题。研发教学应用层面，该模型既可以作为物流输送线、生产流水线的设计参考模板，帮助机械设计工程师快速完成同类设备的方案迭代，缩短研发周期，也可作为机械设计相关专业的教学案例，用于讲解皮带输送机的结构组成、参数计算、传动原理、物料分流机构设计等知识点，帮助学习者快速掌握轻型输送设备的设计逻辑，也可用于企业内部的新员工培训，直观展示输送设备的装配关系与运行原理。
