smartfortwo450cdi柴油机EGR封堵板

　　这块EGR封堵板面向smart fortwo 450 cdi柴油机的排气再循环管路改造场景，主要用于在EGR系统关闭、检修或功能移除后，对原有接口进行机械封堵，避免废气从断开的法兰面泄漏。它不是普通装饰盖板，而是直接参与发动机舱管路密封的功能性零件，安装位置通常位于EGR阀、冷却器或进排气连接法兰之间，工作时需要承受排气侧带来的持续热负荷、振动以及密封面压紧力。

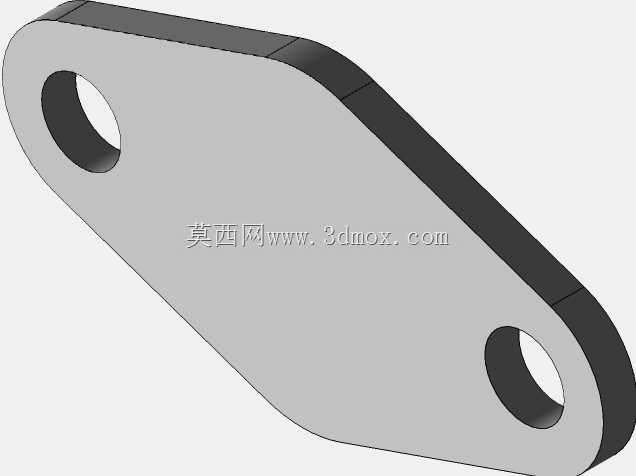

　　从结构上看，零件采用扁平异形板形式，整体轮廓根据对接接口的边界收窄，两端布置安装孔，中间实体区域覆盖EGR通道开口。这种布局的重点在于用最少材料同时满足三件事：密封面有足够压紧宽度，螺栓孔位有足够边距，板体在热循环下不发生明显翘曲。两孔中心距必须与原车EGR接口保持一致，否则即使板体能够勉强贴合法兰，也会在长期振动中出现局部应力集中，造成密封失效。孔位周边保留了较宽的实体材料，使螺栓压紧力能够均匀传递到密封面，而不是只集中在孔边。

　　外形轮廓并非随意切出。板体两端做成圆弧过渡，是为了避开发动机舱内邻近的线束、管路和支架；中部斜向收窄的轮廓则对应原车接口周围有限的安装空间。若把外形简单做成矩形，虽然加工更方便，但在实际装车时可能与相邻部件发生干涉，或者在拆装过程中无法顺利放入法兰间隙。该模型保留了这种随安装边界生成的异形轮廓，对需要核对装配空间的结构设计人员更有参考价值。

　　板厚方向的选择同样服务于密封可靠性。封堵板过薄，在螺栓压紧和热膨胀作用下容易产生弯曲，法兰面之间会出现微小缝隙；过厚则会改变原有法兰副的夹紧距离，可能导致螺栓啮合长度不足或对接件位置偏移。当前结构在保证平面刚度的前提下控制厚度，使它能够像实心垫片一样夹在两侧法兰之间，配合耐高温密封材料实现封堵。对于柴油机EGR区域而言，密封失效往往不是瞬间发生，而是在冷热交替后逐步出现微漏，因此板体平面度和压紧区域连续性比单纯提高材料厚度更关键。

　　在设计思路上，这类零件优先保证安装兼容性，其次才是减重和外观。中间大面积封闭区直接覆盖废气通道，没有开设节流孔或旁通结构，说明它对应的是完全阻断EGR通路的使用方式。两端圆孔用于穿过原有紧固件，孔径需要略大于螺栓外径，以便吸收法兰加工公差和热态位置偏差，但又不能过大，否则会减小有效密封带宽度。板体外缘到孔边、孔边到通道覆盖区之间的距离都需要保留安全余量，避免在压紧时产生裂纹或局部压溃。

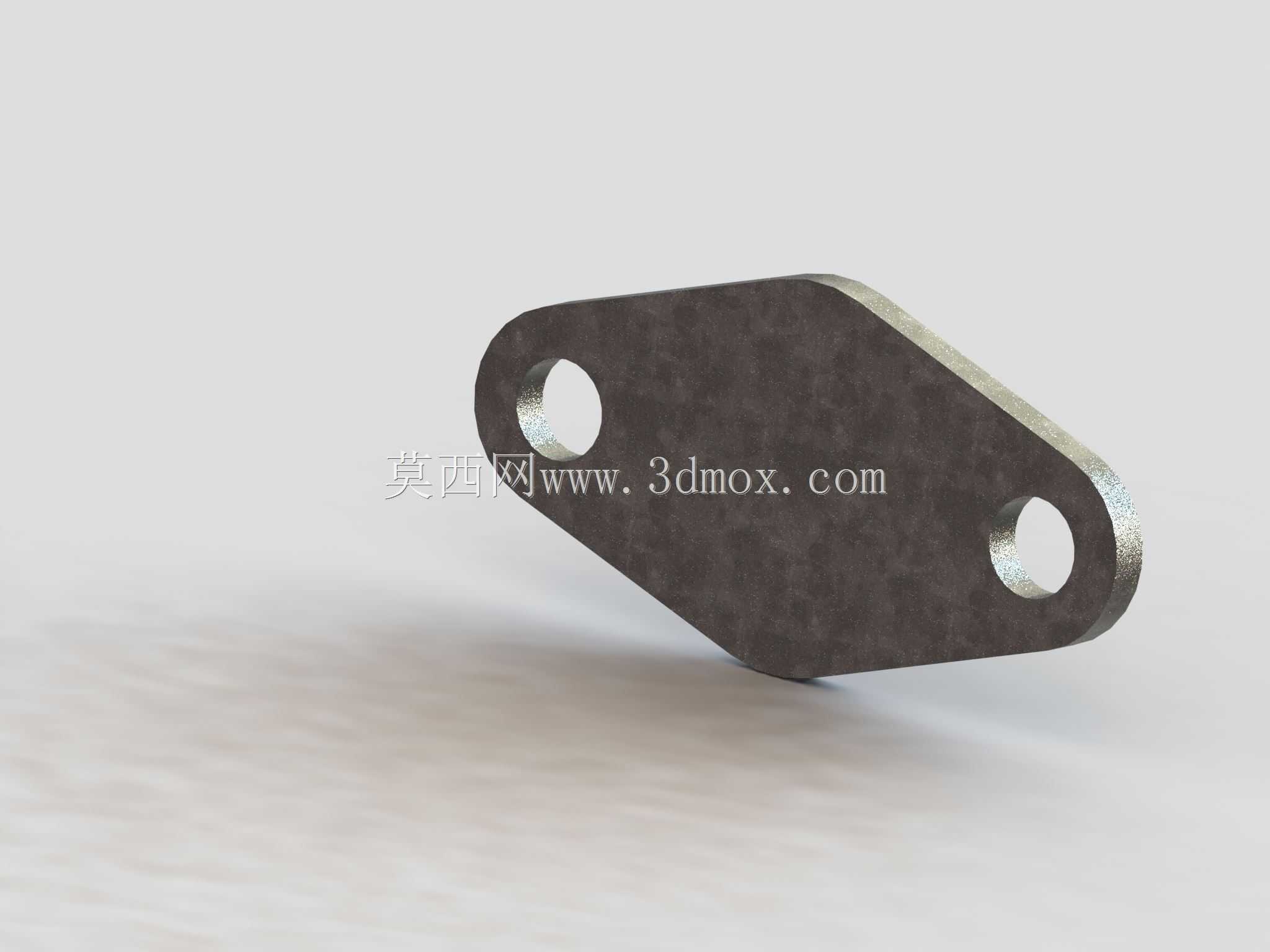

　　实际使用中，这类封堵板常见于柴油车EGR系统维护、故障排除或改装验证。原车EGR通路积碳严重、阀片卡滞或冷却器渗漏时，维修人员有时需要在更换部件前临时阻断管路；在特定改造方案中，则会长期使用封堵板隔离EGR回路。无论哪种情况，零件都必须保证在发动机运行振动下不松动、不变形，并维持法兰面密封。模型所呈现的两孔菱形板体，正是围绕这种狭窄法兰空间和两点紧固方式建立的。

　　从三维建模角度看，该零件适合通过草图绘制外形轮廓、再以拉伸命令生成实体，安装孔处可根据实际工艺增加倒角或去除锐边。建模时需要特别关注两孔中心距、板体宽度、密封面覆盖范围以及外轮廓与相邻部件的间隙。若用于后续出图或加工，还应在平板两面标注平面度要求，并结合使用环境选择耐热、耐腐蚀且具有一定强度的板材。它的结构虽然简单，但尺寸链集中在孔位、密封带和安装边界上，任何一项偏差都会直接影响装车效果。
