涡轮增压器径向涡轮叶轮结构设计

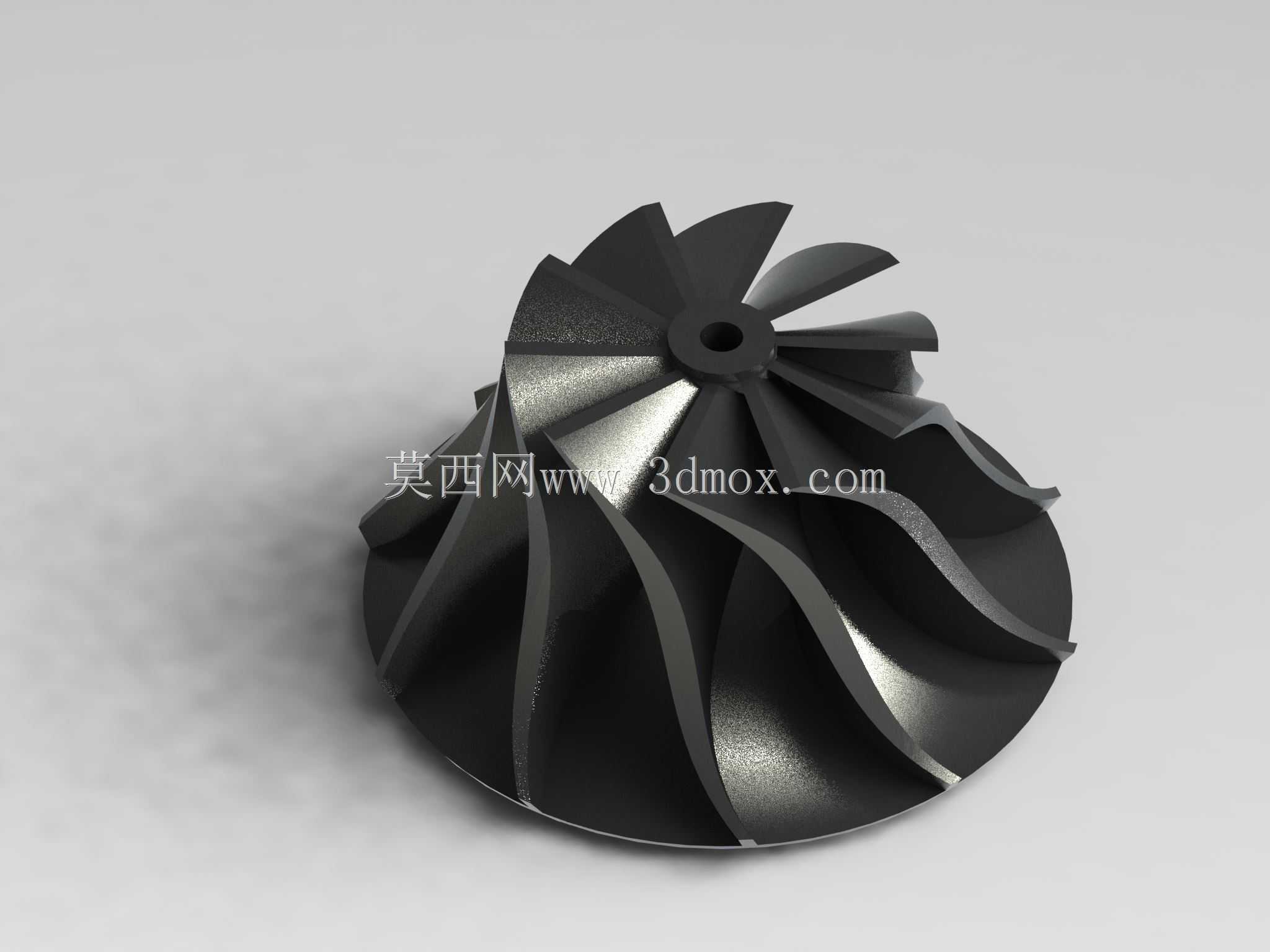

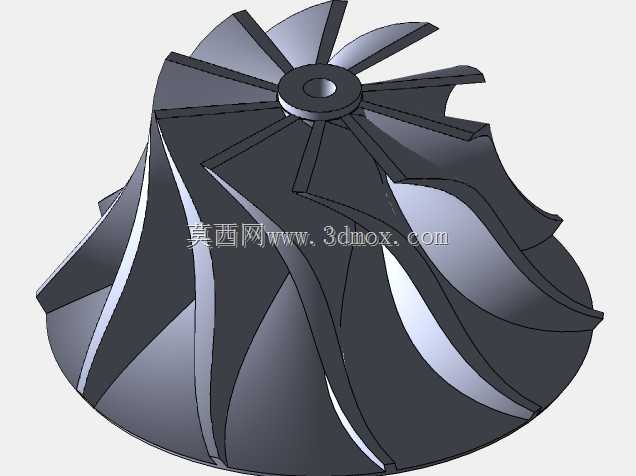

这款涡轮叶轮是车用涡轮增压器的核心做功部件，主要应用在小排量乘用车、轻型商用车的废气涡轮增压系统中，安装在增压器的涡轮壳与中间体连接的腔室内，承接发动机排出的高温高压废气动能，通过叶片的导流作用将废气的直线流动转化为叶轮的旋转动能，进而带动同轴的压气机叶轮完成进气压缩，是提升发动机进气效率、优化燃油经济性、降低排放水平的关键功能零件。在实际工况中，该叶轮长期处于600-900摄氏度的高温废气环境中，转速最高可突破每分钟十几万转，因此设计阶段充分考量了高温下的结构强度与抗蠕变性能，叶片采用后弯式三元流曲面造型，每一片叶片的型线都经过气流轨迹拟合优化，能够在宽转速区间内降低气流冲击损失，减少废气流动过程中的涡流与分离现象，提升能量转换效率，同时兼顾低转速下的响应速度，缓解涡轮增压发动机常见的低扭迟滞问题。叶轮整体为锥台状径向结构，中心设置带定位台阶的安装轴孔，轴孔精度按照过渡配合要求设计，能够与增压器转子轴实现精准同轴装配，轴孔周边的轮盘部分做了等强度厚度渐变设计，从中心到外缘轮盘厚度逐步减薄，在保证高速旋转下结构刚度、抑制叶片振动的前提下，尽可能降低转子整体的转动惯量，让叶轮在废气流量变化时能够快速跟随转速波动，提升增压器的动态响应表现。叶片沿轮盘周向均匀分布，相邻叶片间的流道截面从进气端到出气端平滑过渡，进气侧叶片前缘做了小圆角钝化处理，能够降低废气中的硬质颗粒对叶片边缘的冲蚀磨损，出气侧叶片尾缘厚度收窄，减少气流流出时的尾迹损失，提升做功后的废气排出顺畅度。安装边界上，叶轮的最大外径与涡轮壳的蜗道内径保留均匀的径向间隙，避免高温热膨胀状态下叶轮与壳体发生刮蹭，叶轮背部与中间体密封环位置的轴向间隙经过严格校核，既保证转子的轴向窜动余量，又能减少废气向中间体侧的泄漏，维持增压器的工作效率。
