四缸发动机等长排气歧管结构设计

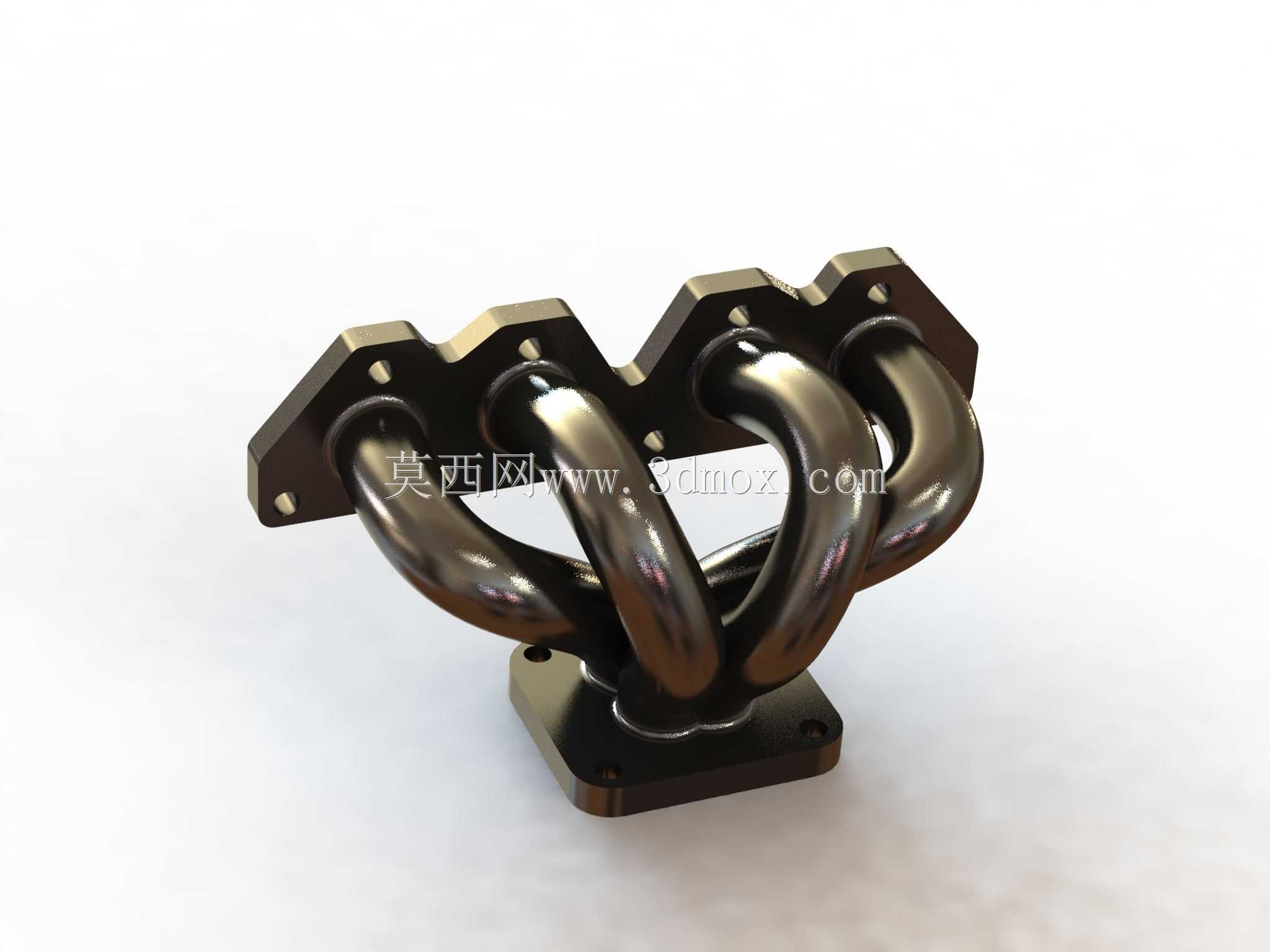

这款四缸排气歧管是直列四缸内燃发动机排气系统的核心前端部件，主要应用于乘用车辆、小型工程机械搭载的直列四缸汽油机或柴油机，承担着将四个气缸燃烧做功后产生的高温高压废气有序汇集、引导排出的核心功能，同时直接影响发动机的排气效率、泵气损失控制与动力输出特性，是发动机进排气匹配设计中直接影响动力表现与排放水平的关键结构件。

从实际使用场景来看，该部件安装在发动机缸盖的排气侧端面，上游对接四个气缸的排气道出口，下游连接三元催化转化器与排气后处理系统，工作过程中需要持续承受800-1000摄氏度的高温废气冲刷，同时承受发动机运行带来的振动、热胀冷缩产生的交变应力，因此结构设计上充分考虑了热变形补偿与结构强度冗余。

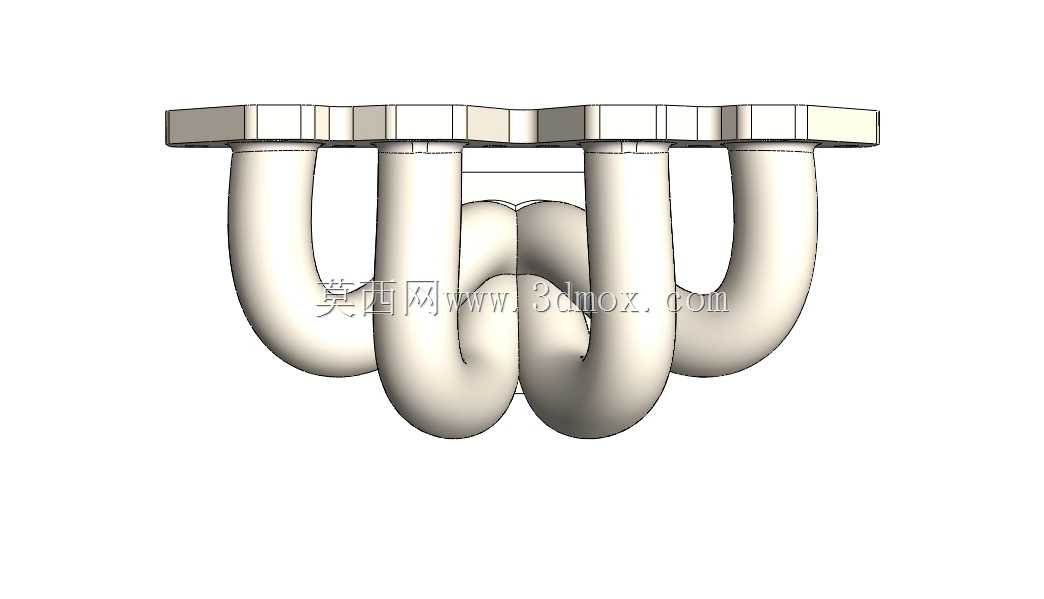

在功能特性设计上，这款歧管采用了等长管路的布局思路，四个独立的排气弯管经过曲率、长度的匹配设计，让四个气缸排出的废气到达汇集端的路径长度基本一致，有效避免各缸排气脉冲之间的相互干扰，降低排气背压，提升发动机高转速区间的充气效率，相比传统的短歧管铸铁结构，这种等长弯管设计能够更好地利用排气脉冲效应提升扫气效率，优化发动机的扭矩输出曲线。

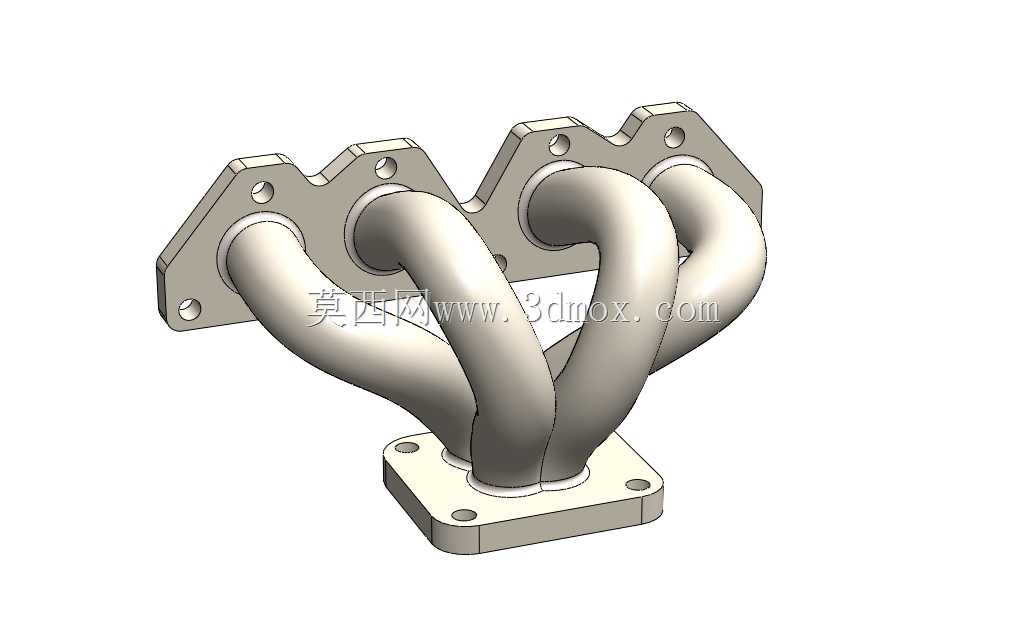

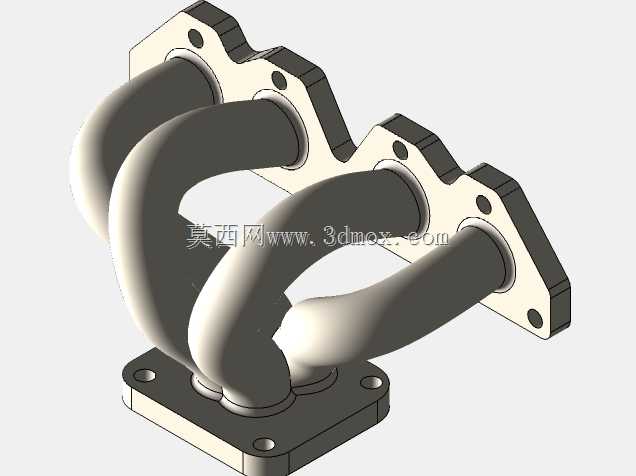

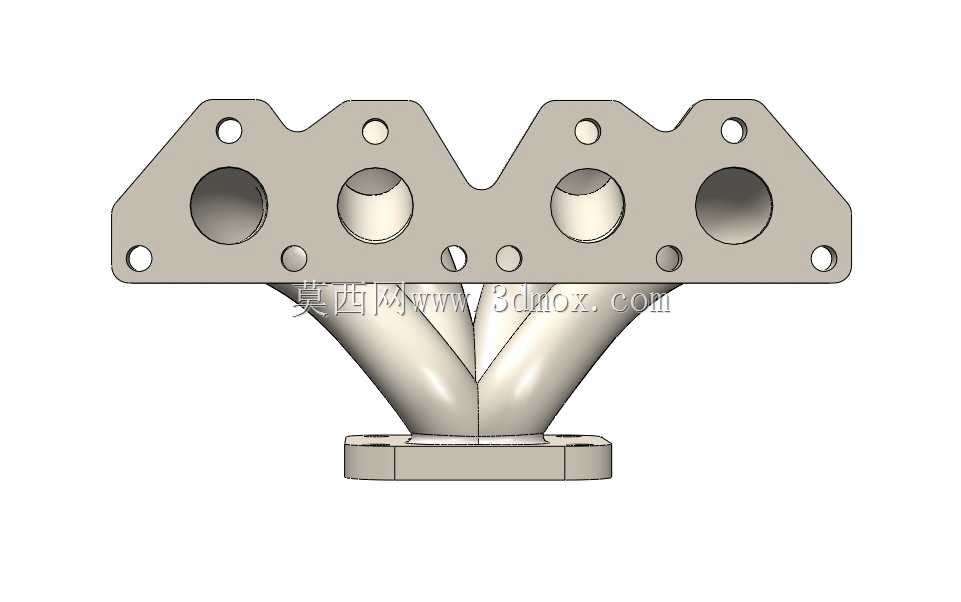

设计思路层面，整体采用上下法兰加一体化弯管的结构形式，上游的安装法兰设置了四个与缸盖排气道对应的通孔，法兰面加工有足够的平面度要求，配合密封垫片能够实现与缸盖端面的可靠密封，法兰上预留的螺栓孔位置严格匹配缸盖的安装点位，保证安装时的定位精度，避免装配应力。下游的汇集法兰对接后级排气系统，同样预留了标准的安装孔位，方便与后续部件对接。弯管部分采用流畅的大曲率圆弧过渡，没有突兀的折角，能够减少废气在管路内的流动阻力，降低紊流产生的概率，同时交错的管路布局在有限的安装空间内实现了等长设计，兼顾了空间利用率与性能需求。底部的安装支座用于将歧管辅助固定在发动机缸体侧方，分担法兰连接的受力，降低长期振动带来的连接松动风险。

从安装边界来看，该歧管的整体外轮廓严格匹配直列四缸发动机排气侧的预留空间，管路的弯曲走向避开了发动机周边的线束、冷却管路、启动电机等附属部件，安装时不需要额外改动周边部件位置，法兰的安装孔距、管路接口的通径都符合主流小排量四缸发动机的匹配标准，既可以用于原厂动力总成的配套设计，也可以作为动力改装场景下的性能升级部件，替换原厂阻力较大的排气歧管，提升发动机的动力响应特性。
