带料斗皮带式给料输送机三维设计模型

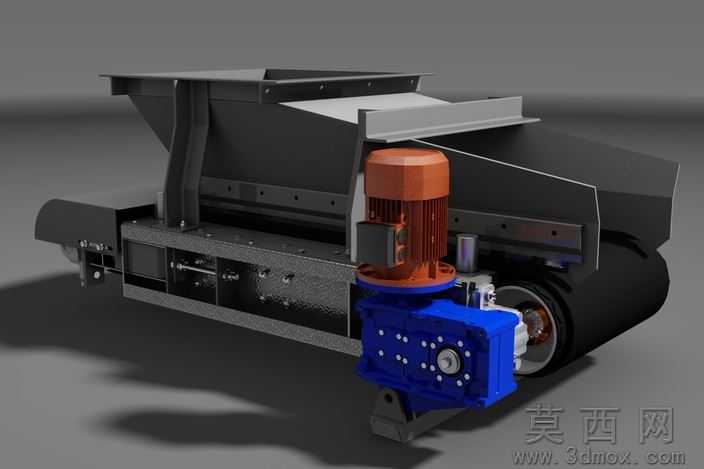

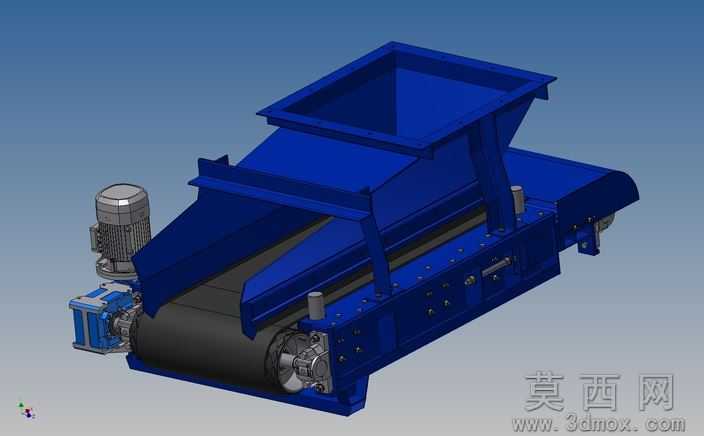

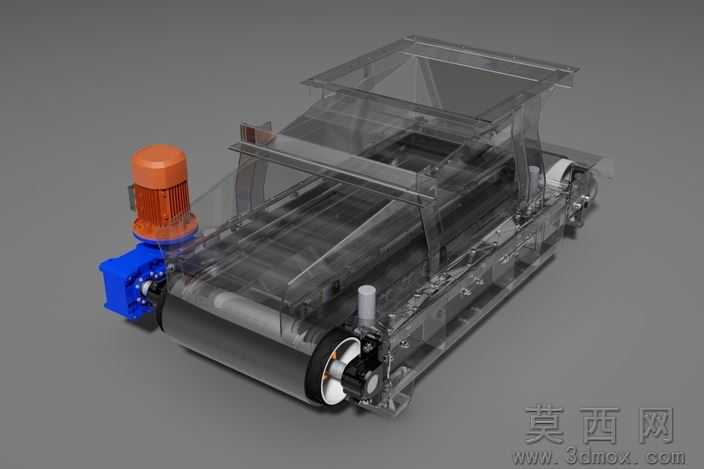

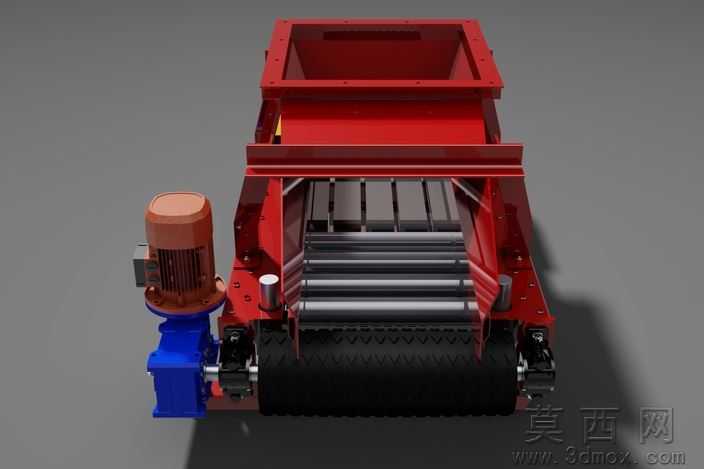

本模型为带料斗结构的皮带式给料输送机，建模过程遵循机械设计常规流程，首先完成整体方案的结构布局规划，确定进料、输送、驱动各模块的相对位置与尺寸边界，随后逐一对进料料斗、皮带输送机架、驱动辊组、张紧机构、驱动电机与减速单元、侧边挡料结构进行零件级建模，建模过程中严格遵循装配约束逻辑，确保各运动部件无干涉、装配关系符合实际机械装配要求。参数设计层面，模型匹配常规工业给料输送的产能需求，合理设置料斗容积、皮带宽度、辊筒直径、机架型材规格、驱动功率匹配参数，张紧机构预留合理的调节行程，挡料边高度适配散料输送的防溢需求，各安装孔位、连接法兰尺寸均符合通用机械设计标准，可直接用于同类型设备的设计参考。渲染材质方面，对设备主体机架、料斗结构赋予蓝色金属漆材质，输送皮带赋予黑色橡胶材质，驱动电机、减速箱、辊筒轴承等部件赋予对应金属机壳、铸铁、镀铬金属材质，还原真实工业设备的外观质感，渲染效果清晰展示设备各部分结构细节。结构原理上，该设备通过上方敞口料斗承接待输送散状物料，物料落至下方水平布置的输送皮带上，通过驱动电机经减速箱带动主动辊筒转动，依靠辊筒与皮带间的摩擦力驱动皮带循环运行，将物料从设备一端匀速输出，侧边挡料结构防止物料在输送过程中从皮带两侧洒落，尾部张紧机构可调节皮带张紧度避免打滑，整体结构可实现散料的均匀、连续给料输送，适配矿山、建材、粮食加工等多行业的散料转运给料工况。软件兼容层面，模型提供STEP、IGES通用三维交换格式，同时包含SolidWorks2010版本原生文件、STL格式文件，可兼容绝大多数主流三维CAD软件打开编辑，STL格式可直接用于3D打印验证，通用格式文件无需转换即可导入各类仿真、CAM加工软件开展后续工作。研发教学应用层面，该模型可作为输送设备研发设计的参考原型，帮助设计人员快速完成同类型给料输送机的方案迭代与结构优化，也可作为机械设计相关专业的教学案例，用于讲解皮带输送设备的结构组成、装配逻辑、驱动选型、张紧机构设计等知识点，也可用于企业新员工的设备结构培训，帮助相关人员快速理解皮带给料机的工作原理与结构特点。
