卡车刹车板成型工装结构设计

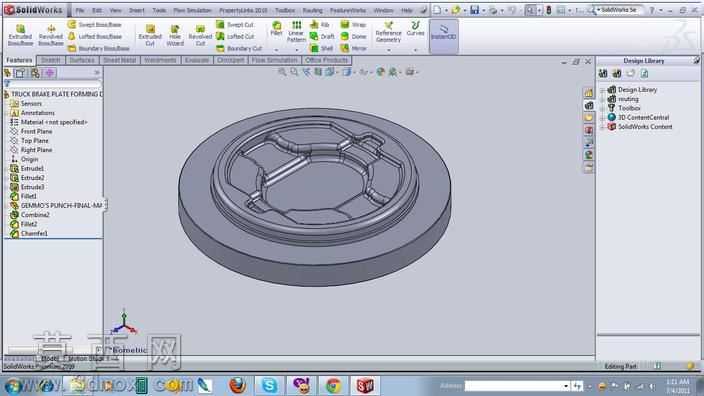

本设计为卡车刹车板成型专用工装的三维结构设计，整体采用回转式盘状主体结构，建模过程中以实际数控加工需求为核心导向，先通过草图绘制完成基准轮廓的搭建，依次确定外圆定位基准、内部成型型腔的轮廓边界，利用拉伸、切除等基础特征完成主体基体的构建，再针对型腔内部的异形卡位结构进行细节特征处理，对每一处成型面的拔模角度、圆角过渡参数都做了精准匹配，确保后续冲压成型过程中刹车板工件能够顺利脱模，同时避免应力集中导致的工装开裂问题。材质配置上针对工装的工作场景，主体选用高耐磨冷作模具钢材质参数，在三维软件中赋予对应的金属材质属性，对成型工作面做了抛光质感的渲染处理，非工作装配面则保留了粗加工的哑光金属质感，通过不同材质表现清晰区分工装的功能区域。结构设计上充分考虑了数控加工的工艺可行性，工装底部设置了标准的装夹定位台阶，可直接适配常规数控铣床、加工中心的工作台装夹需求，内部型腔的走刀路径做了优化预留，避免出现加工死角，减少后续电火花加工的工序量。设计过程中同步验证了成型工序的受力分布，对工装壁厚、型腔加强结构做了受力仿真校验，确保在反复冲压载荷下不会出现结构变形，同时针对刹车板的成型精度要求，对成型面的尺寸公差做了参数化关联，可根据不同型号卡车刹车板的尺寸需求快速调整参数生成对应工装模型，整体模型结构完整，特征树逻辑清晰，可直接用于生成G代码开展数控加工编程，也可作为同类制动部件成型工装的设计参考模板，为卡车制动系统零部件的生产制造提供精准的三维数据支撑。
