汽车零部件多工位级进冲压模具设计

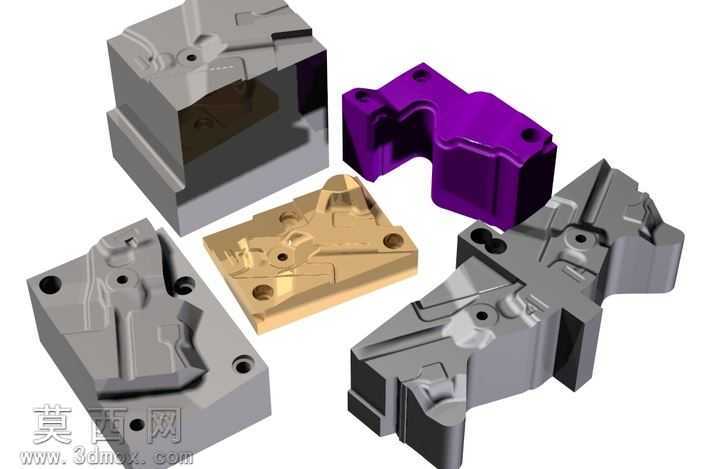

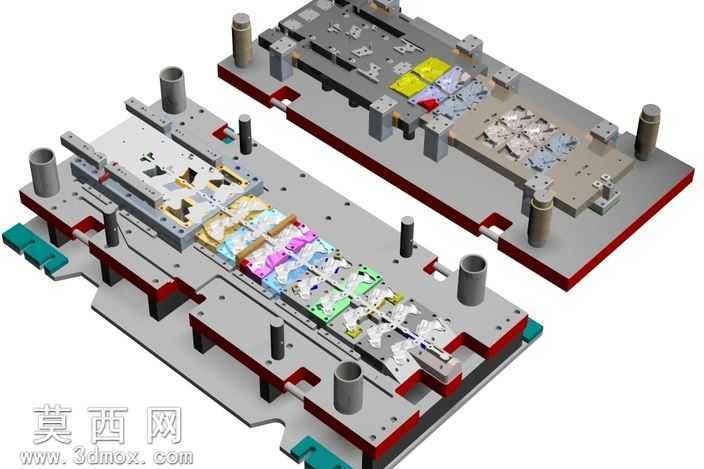

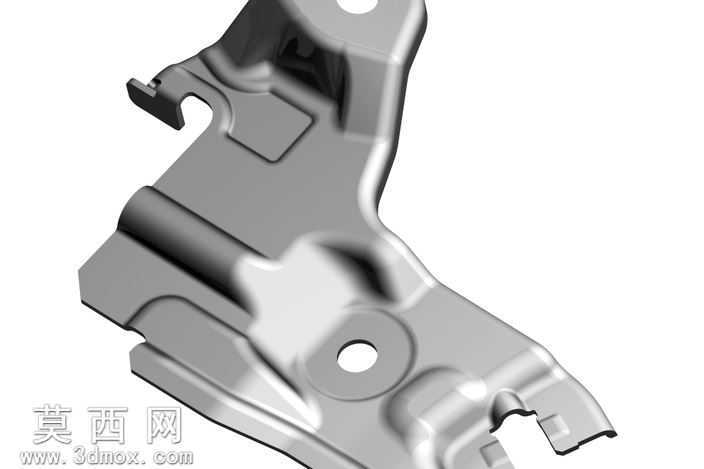

本套模型为汽车零部件生产用多工位级进冲压模具，采用三维建模软件完成全参数化结构设计，完整还原了级进模上下模的全部装配细节。建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模固定板、卸料板、凹模镶块、定位销、紧固螺钉、误送料检测部件等所有零部件进行1:1等比例建模，各零件间的装配间隙、配合公差均按照实际生产要求设定，可直接用于结构验证与工艺参考。渲染阶段采用金属材质模拟模座、导柱等钢制零件的哑光金属质感，对不同功能的凸模、凹模镶块采用差异化的色彩材质进行区分，便于快速识别各工位的成型功能，卸料板、弹性元件等部件采用半透明与实体结合的渲染方式，清晰展示内部的配合关系与运动逻辑。结构设计上采用多工位依次排布的级进模布局，沿料带送进方向依次设置冲裁、弯曲、成型、精整、落料等工位，能够在单次压力机行程内完成复杂汽车冲压件的全部加工工序，有效提升生产效率与零件成型精度；上下模之间采用高精度导柱导套进行导向，保证合模过程中的运动精度，各工位凸模采用快换式镶块结构，便于后期维护与刃口更换，卸料板采用弹性卸料结构，能够在冲压过程中压紧料带，防止成型过程中料带窜动影响零件精度，同时在模具端部设置料带导向与定位结构，保证送料步距的准确性。设计过程中充分考虑了冲压生产的实际工况，对模具的受力薄弱位置进行了结构加强，合理排布紧固螺钉与定位销的位置，保证模具整体刚性与长期使用的稳定性，同时对废料排出路径进行了优化设计，避免生产过程中出现废料堵塞的问题，整套模型结构完整，装配关系清晰，能够直观展示多工位级进冲压模的工作原理与结构特点。
