轻型两轮牵引式代步狗车结构设计

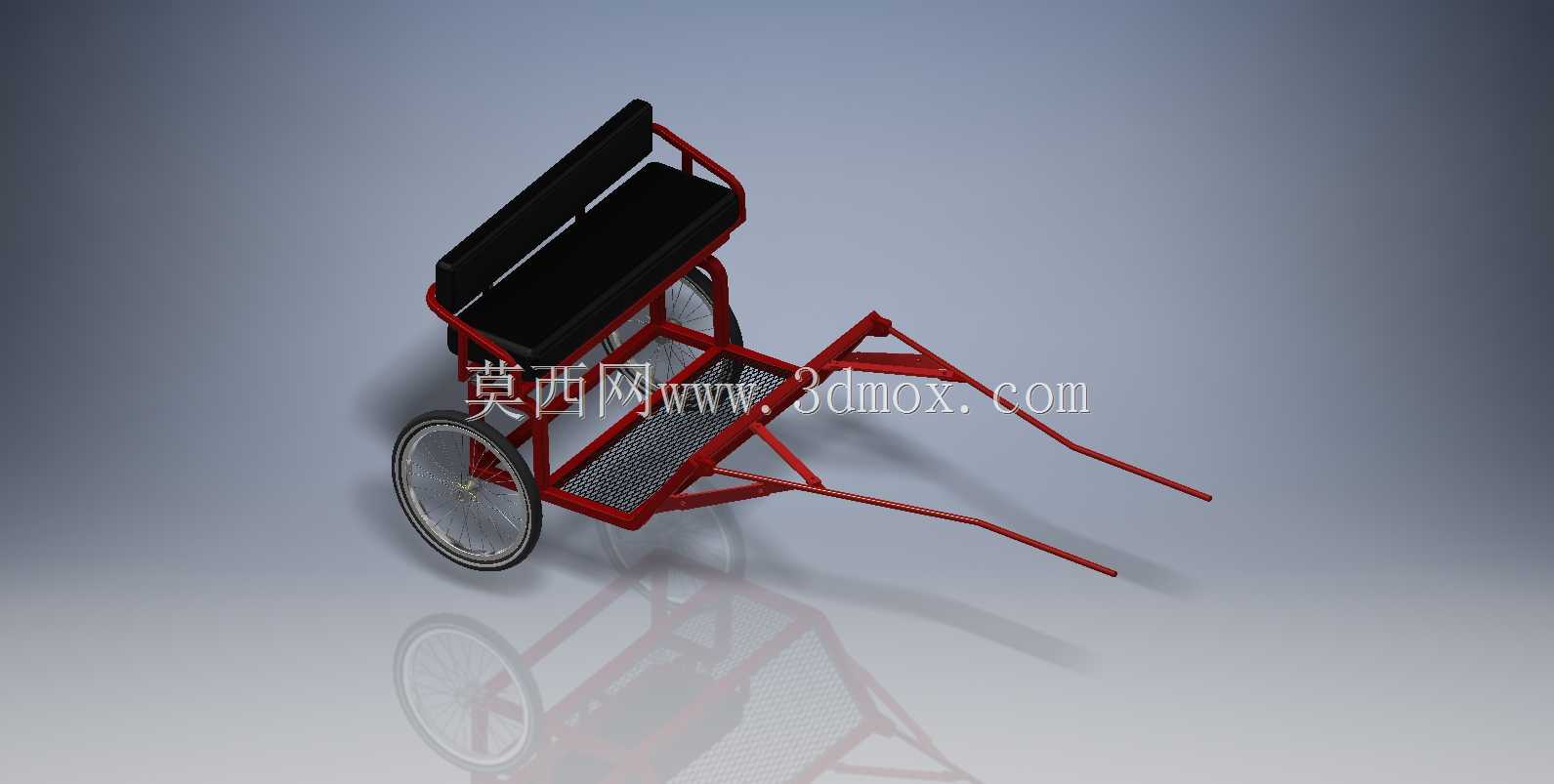

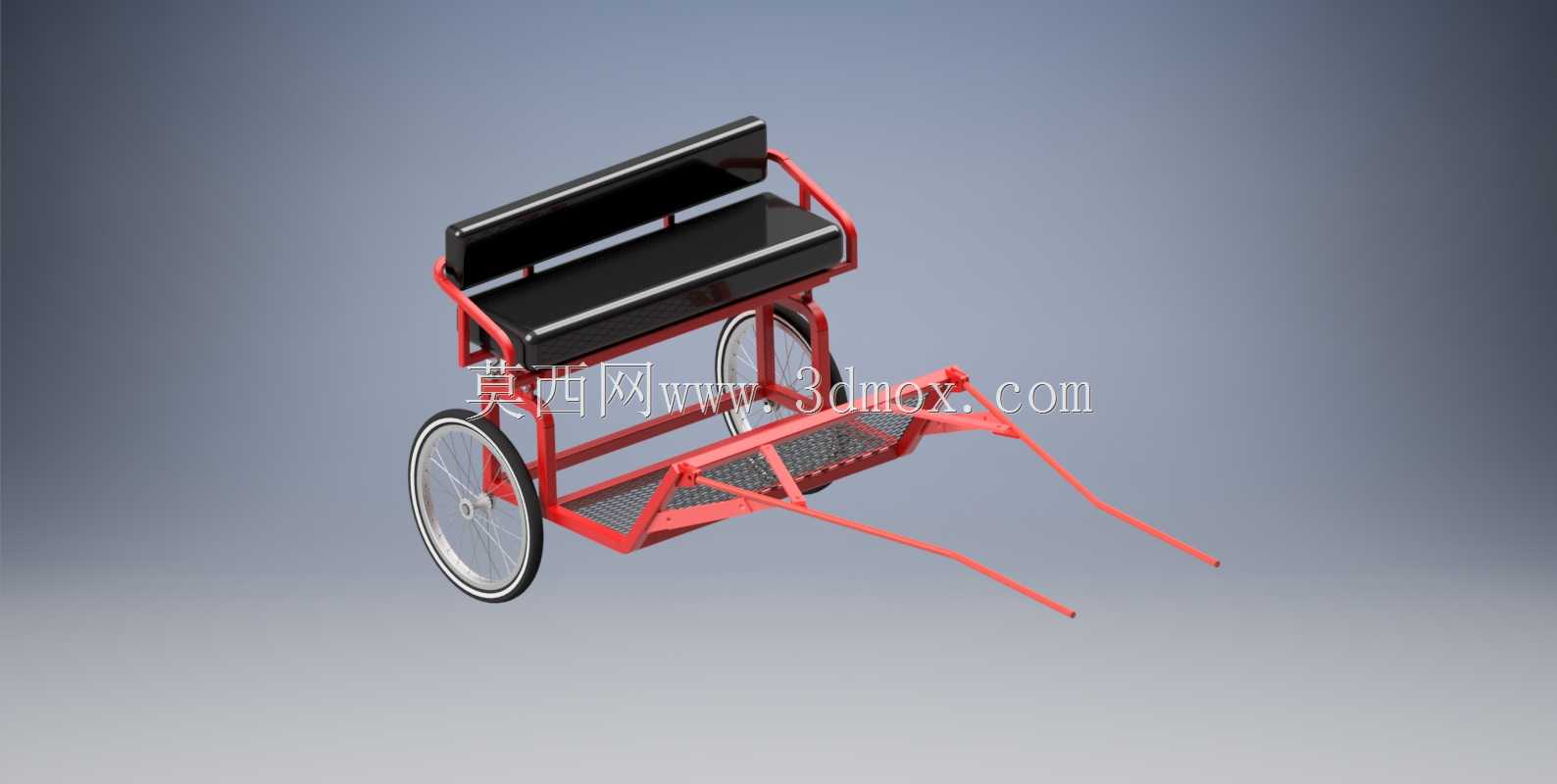

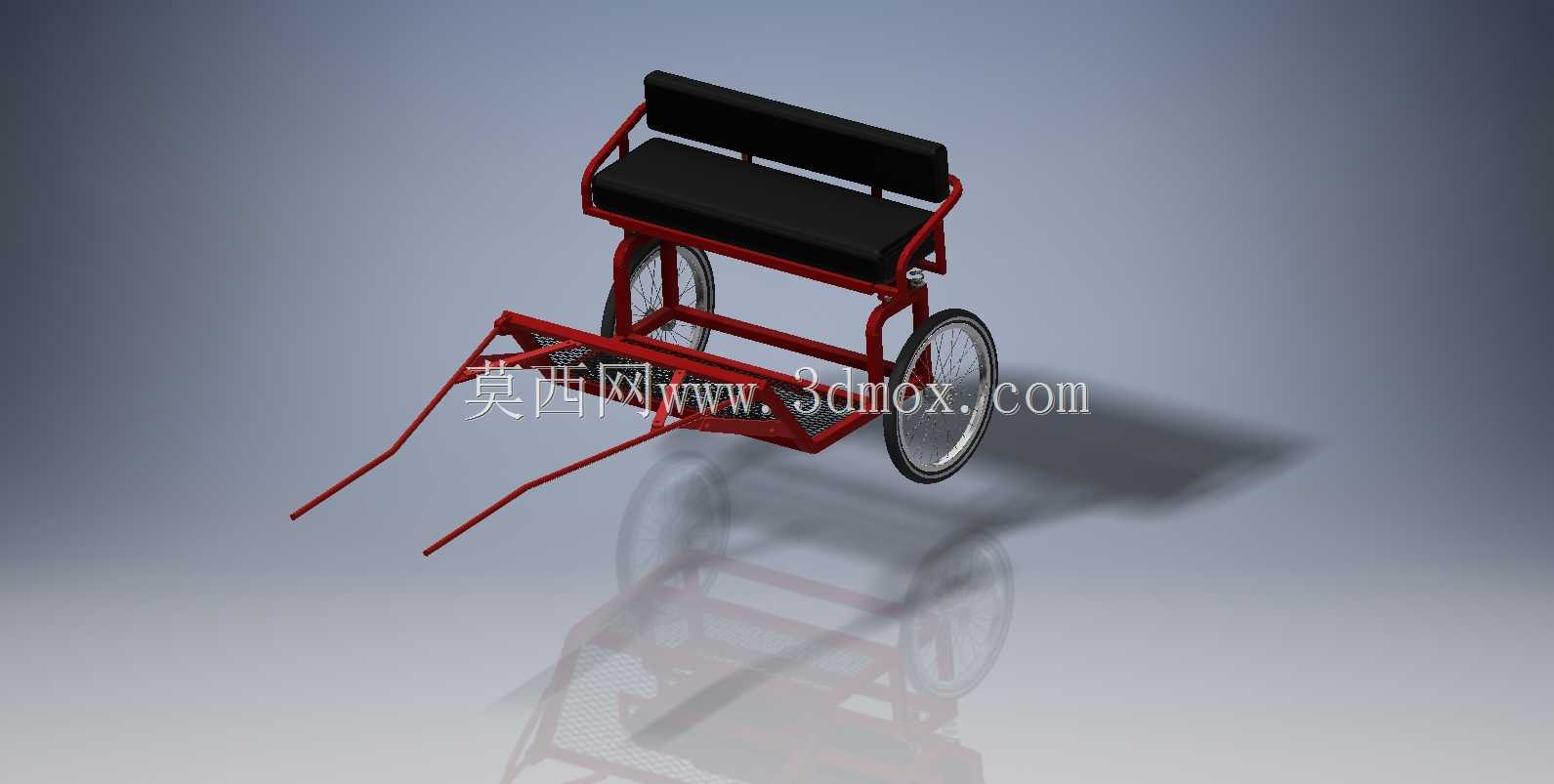

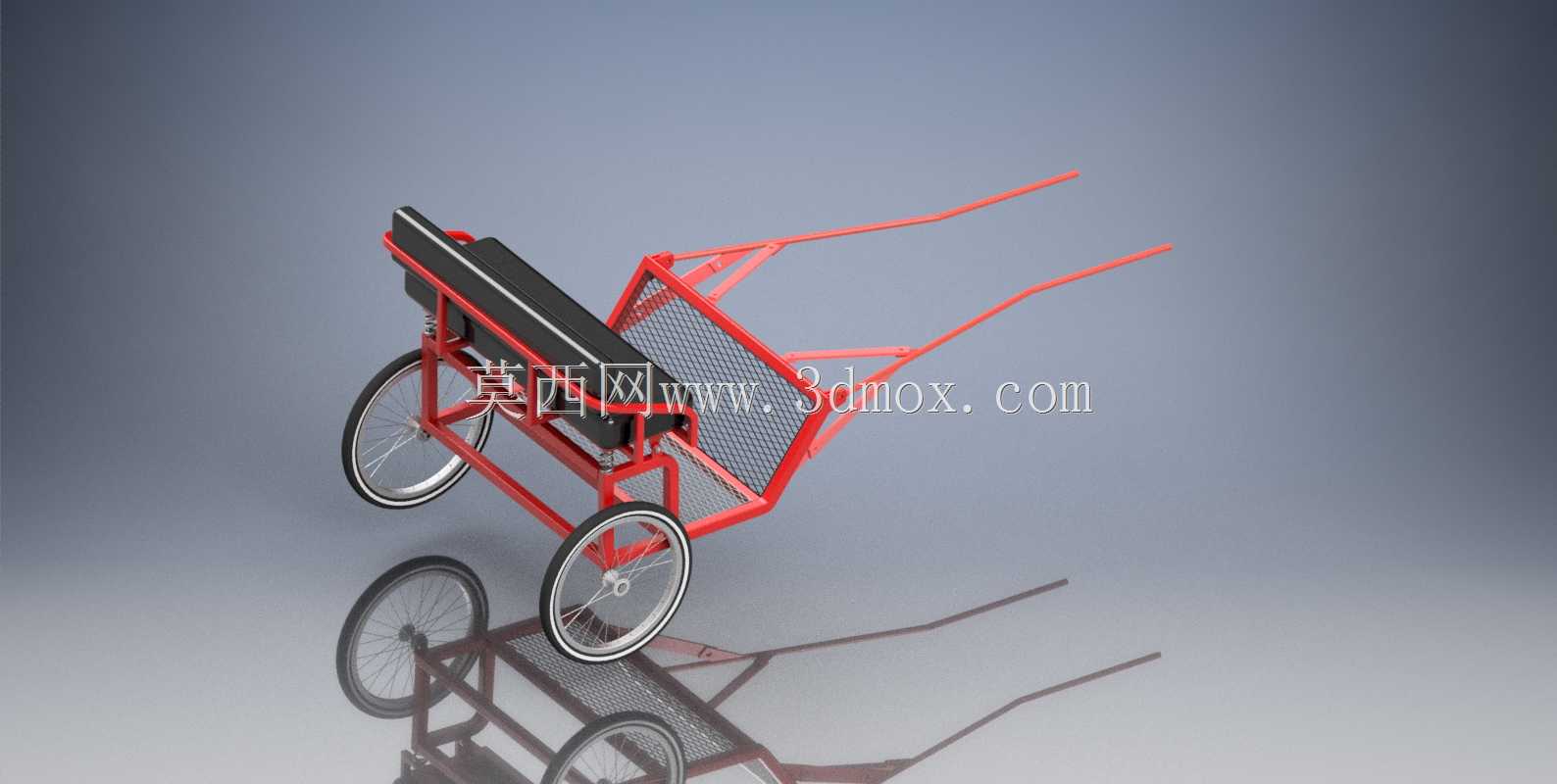

　　该狗车模型呈现的是一种轻型两轮牵引式乘载装置，主体由红色管式车架、黑色靠背座椅、金属网踏板和两个辐条轮组成，前端伸出两根平行牵引杆，用于与犬只或小型牵引源连接。其应用场景集中在休闲代步、宠物牵引活动、景区体验、短途人力辅助运输以及特殊训练展示等场合。相比普通推车，它把承载重心布置在两轮轴线附近，牵引端主要承担转向和少量稳定载荷，运行时阻力较小，转向灵活，适合在平整路面、园区步道或低速活动空间内使用。

　　从功能上看，车架承担乘载、连接、轮轴支撑和牵引传力四项任务。座椅采用高靠背平板形式，能够为乘坐者提供背部支撑，座面与靠背形成稳定倚靠角度；脚踏区使用网格板，在减轻自重的同时保证脚部支撑和排水排尘能力；两侧轮组通过轴系固定于车架后段，轮距经过合理控制，既保证静止和低速状态下的侧向稳定，又避免车体过宽造成通行受限。前端牵引杆长度决定了牵引点与乘坐重心之间的距离，杆体过长会增加转向半径和整车纵向尺寸，过短则容易在转向时干涉牵引源活动，因此模型中牵引杆向前平缓延伸，并在末端保留连接空间，便于装配牵引绳、铰接销或缓冲连接件。

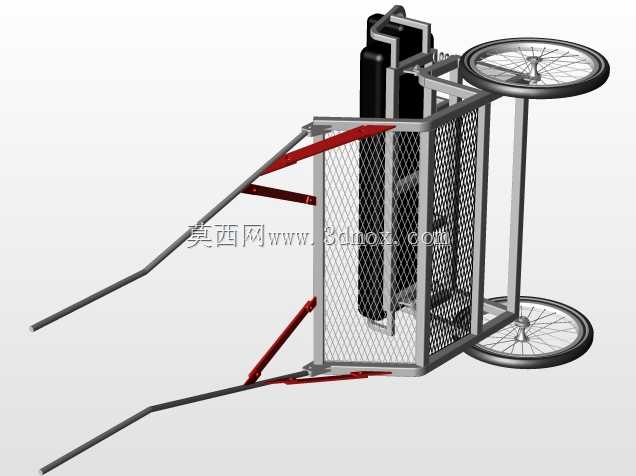

　　结构设计思路围绕轻量化、易制造和易维护展开。车架主要采用圆管弯折与焊接组合，主管路形成连续受力路径：牵引杆向后汇入底部承载框架，框架向上延伸支撑座椅，再向后连接轮轴安装区域。这种布置使牵引力、乘坐载荷和地面冲击能够沿管件传递，减少局部应力集中。红色车架在视觉上明确区分承载骨架，黑色座椅和网格踏板则突出人机接触区域。轮组选用带轮胎的辐条轮，能够吸收部分路面振动，相比实心小轮更适合户外不平整路面；轮胎与车架之间保留足够转动间隙，可避免转向或颠簸时发生摩擦。

　　外形尺寸方面，整车属于窄体低速车辆范畴。两轮横向外宽决定通道通过能力，设计时需要满足常见园路、门洞和人行道的通行边界；座椅高度应与乘坐者屈膝踏脚位置匹配，使脚踏板受力自然；靠背高度覆盖腰背主要支撑区，不额外增加过多风阻和重量。牵引杆末端高度影响牵引姿态，若连接点过低，牵引时车架前端容易下俯；若过高，则会把前端向上抬起并增加后轮载荷波动。合理的安装边界是让空载状态下车架基本保持水平，牵引点位于前端杆体末端，乘坐后重心仍落在两轮轴线略靠前的位置，从而保证牵引端只承受较轻的稳定力。

　　在工程建模时，轮轴同轴度、牵引杆对称度和座椅安装平面是需要重点控制的几何要素。两轮若不同轴，推行时会产生持续偏摆；牵引杆若左右不对称，直行时车辆容易向一侧跑偏；座椅支撑面若倾斜，则会影响乘坐舒适性并造成车架偏载。管件连接处可采用加强片或局部包裹焊来提高接头疲劳强度，脚踏网板则通过边框与车架固定，便于在磨损后单独更换。整车没有复杂传动系统，核心在于车架受力路径、人机姿态和轮组布置的平衡，适合作为轻型牵引车辆结构设计、管式车架建模以及低速代步装置方案参考。
