Busso V6发动机内气门弹簧精密结构

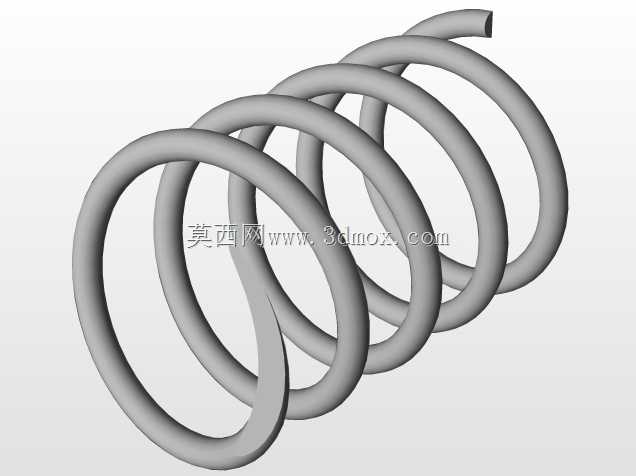

　　在往复式内燃机配气机构中，气门弹簧的作用并非简单“把气门拉回去”，而是在凸轮轴型线快速变化、气门落座冲击与高频振动叠加的工况下，维持凸轮、挺柱、推杆、摇臂或直接驱动式气门机构之间的力链连续。该模型呈现的是用于Busso V6发动机的内气门弹簧，采用等节距圆柱螺旋压缩结构，两端支承圈逐步并紧，端面经磨削形成相对平整的支承面，以降低装配后的偏心载荷。

　　从实际装车边界看，内弹簧通常与外径更大的外弹簧套装使用，二者旋向往往相反。这样布置的目的，一方面是在有限径向空间内提高总刚度并分担应力，另一方面可抑制某一根弹簧发生颤振时带动另一根弹簧共振。套装后，内弹簧外圆与外弹簧内圆之间必须保留均匀间隙；间隙过小会在工作中发生摩擦、磨损甚至卡滞，间隙过大则会使两根弹簧对中不良，造成侧向力并加速气门导管磨损。建模时应把弹簧中心线、气门中心线和弹簧座沉孔中心线作为同一装配基准，避免只按自由状态中心线绘制而忽略压缩后的偏移趋势。

　　弹簧的有效圈承担主要弹性变形，支承圈则负责把载荷传递到弹簧座与气缸盖加工面。该模型端部并紧圈的过渡比较关键：若并紧圈与有效圈之间过渡生硬，在最大升程附近会形成局部高应力区；若过渡过于平缓，又会损失有效圈数并改变刚度。端面磨削量需要控制，既要保证支承面与弹簧轴线足够垂直，又不能因磨削过多而削弱端部丝径。对于V6发动机这类高转速机型，弹簧在气门全开时仍需保留足够的预紧余量，否则凸轮下降段型线可能与从动件脱离接触，产生冲击、噪声和型线失真。

　　设计这类弹簧时，常先根据气门升程、安装高度、最大升程高度和所需预紧力确定刚度区间，再结合弹簧中径、丝径和有效圈数进行迭代。中径增大通常会降低刚度并增大弯曲应力，丝径增大会提高刚度但也会提高端部接触载荷；有效圈数增加可降低刚度并改善储能能力，但会增加弹簧高度和颤振风险。模型中的螺旋形态需要准确表达丝径中心线轨迹，而不是用视觉上近似的管状线圈代替，因为后续做干涉检查、弹簧座匹配和有限元应力评估时，真实的节距变化、端部并紧形态和端面接触位置都会影响判断。

　　在发动机运行过程中，弹簧承受的是周期性压缩载荷。气门关闭时，弹簧以预紧力压住气门，保证密封；气门开启时，凸轮克服弹簧力推动气门下行；气门接近落座时，弹簧又要提供足够而不过量的回复力，使气门平稳贴合阀座。弹力过小会导致气门跟随性差和落座反跳，弹力过大则会增加凸轮接触应力、摩擦损失和驱动功耗。因此内、外弹簧的匹配不是各自独立设计后简单叠加，而要在整个升程区间内校核合力曲线。

　　从三维建模角度看，弹簧模型还应服务于装配验证。弹簧上端与弹簧座或气门杆锁夹区域相邻，下端与气缸盖上的弹簧定位面接触；在气门最大升程位置，需要检查并紧圈是否进入相邻结构的倒角区、弹簧外圆是否触碰缸盖沉孔壁、端部是否与气门油封等周边零件产生空间冲突。对于维修或逆向建模场景，还应记录自由高度、安装高度、气门全开高度以及对应载荷，这些参数共同决定弹簧是否能在指定发动机上可靠工作。

　　该模型以简洁几何还原了内气门弹簧的核心结构，适合用于配气机构总成装配、发动机教学演示、弹簧选型校核和周边边界检查。理解其端部并紧、圈数分布、套装间隙和载荷传递路径，比单纯关注外观造型更有工程价值。
