V6动力单元定制储油密封壳体

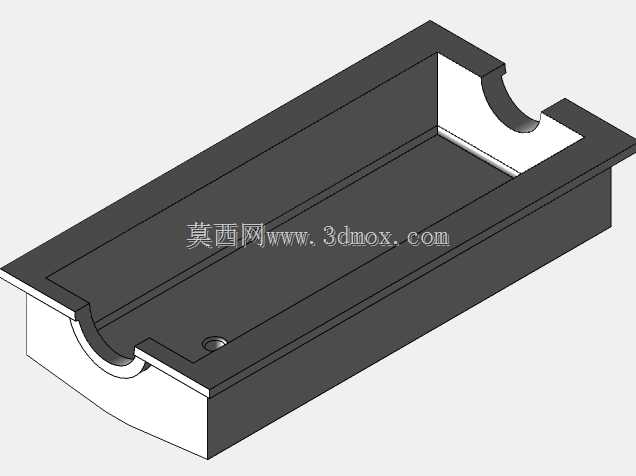

　　在车用V型六缸动力总成的改装与定制开发场景中，这类适配特定缸体的油底壳承担着润滑系统储油、曲轴箱下部密封、静置沉淀机油杂质的核心作用，区别于量产通用件，它需要完全匹配对应V6缸体的下结合面轮廓、曲轴回转空间以及周边底盘布置的避让需求。从结构形态来看，该壳体采用长槽型主体设计，两端预留的半圆弧开口正是为了避让曲轴两端的轴颈与油封安装位，避免曲轴运转过程中与壳体发生运动干涉；壳体侧壁做了不等高的轮廓处理，一侧加高的围边既可以拓展储油容积，也能在车辆加减速、侧倾工况下减少机油液面的大幅晃动，避免机油集滤器瞬间吸空造成润滑压力波动。壳体上平面的法兰边是与缸体下表面结合的密封边界，建模时需要严格对齐缸体对应的螺栓孔位分布，

　　法兰面的平面度公差需要控制在合理范围，配合密封垫或密封胶实现曲轴箱的密封，防止机油渗漏同时维持曲轴箱内的压力稳定。槽体底部预留的小孔结构对应机油放油螺塞的安装位，位置选在槽底最低区域，能够保证保养时机油可以完全排空，减少旧油残留；底部局部做的沉台结构既可以增强壳体局部刚性，也能在不增加过多壁厚的前提下抵御行驶中路面飞石的冲击。设计过程中首先要锁定的是安装边界：上法兰的孔位坐标必须和缸体底面完全一致，两端半圆开口的直径要大于曲轴对应位置的最大回转直径并预留安全间隙，壳体的整体高度不能超过底盘下方的通过性限制，同时要保证油底壳内部的储油量满足发动机润滑系统的容量要求，还要预留机油集滤器的安装空间，确保集滤器吸口始终处于液面以下。

　　这类定制油底壳多用于改装车、特种作业车辆的动力适配场景，当量产油底壳无法满足底盘布置、加大油容量或者特殊工况的抗晃需求时，就需要重新设计壳体轮廓；建模时壁厚的选择兼顾轻量化与结构强度，法兰边的厚度要满足螺栓压紧力下的刚性要求，避免长期使用后法兰变形出现渗漏。壳体内部的转角位置均做了圆弧过渡，既减少了应力集中，也避免了机油流动的死角，有利于机油内杂质的沉淀收集；外侧的轮廓棱角做了小幅倒角处理，避免安装维护过程中锐边划伤。在整车布置里，油底壳位于动力总成的最下方，除了储油密封功能，其外形还需要配合前副车架、转向拉杆以及悬挂部件的运动轨迹，该定制壳体的侧面收窄设计正是为了避让周边底盘构件，避免车辆跳动过程中发生碰撞。润滑系统工作时，

　　机油从各摩擦副回流后落入油底壳，经过静置沉淀后由机油泵重新泵入油道，壳体的容积设计直接影响机油的散热效果与更换周期，足够的储油空间可以降低机油的工作温度，延缓机油变质。针对V6缸体的布局特点，该油底壳的长度方向覆盖整个缸体下部，宽度方向适配缸体的V型夹角对应的下部跨度，既不会过多增加发动机的整体宽度，也能充分利用缸体下方的空间拓展储油能力。建模阶段需要同步核对曲轴的运动包络，确保曲轴平衡块在最大回转角度下都不会触碰壳体内壁，同时还要考虑连杆大头的运动轨迹，避免高速运转下出现运动干涉；法兰面上的螺栓孔间距经过合理排布，保证密封垫各处的压紧力均匀，不会出现局部压力不足导致的渗油问题。放油螺塞孔位周边做了局部加厚处理，防止多次拆装放油螺塞后螺纹滑牙或者壳体开裂；壳体底部的加强结构提升了整体刚性，降低发动机运转过程中壳体的振动辐射噪声。这类构件的设计没有统一的标准模板，所有轮廓尺寸都围绕适配的特定V6缸体与整车安装边界确定，既要满足功能层面的储油、密封、避让要求，也要兼顾制造工艺的可行性，确保后续冲压或者焊接加工能够顺利实现。
