阿尔法罗密欧3.2V6发动机曲轴结构设计

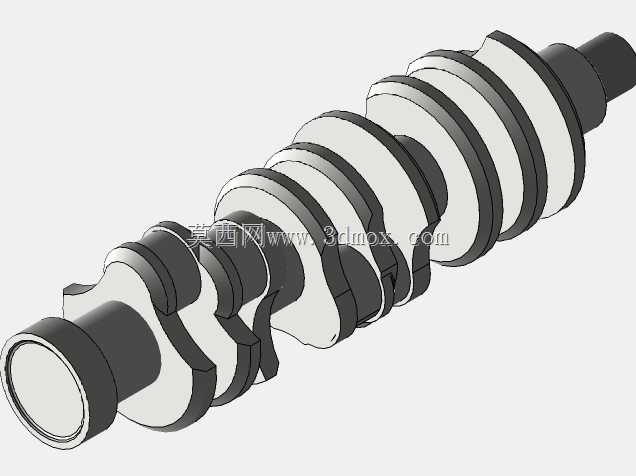

　　在V型六缸动力总成的开发与逆向建模工作中，曲轴作为核心回转件，其结构合理性直接决定整机的动平衡表现、轴承负荷分布与运转可靠性。这款适配阿尔法·罗密欧3.2升V6机型的曲轴，采用经典的60°缸间夹角对应的曲柄销错拐布局，冲程设定为78mm，整体为整体式锻造结构，从三维数模的曲面过渡与轴颈分层特征，能够清晰看到量产机型的工程设计逻辑。

　　从实际装机场景来看，这类曲轴主要应用于大排量V6乘用车辆的纵置动力舱，匹配Busso系列经典机型的缸体、连杆与活塞组件。在整机运转过程中，曲轴需要承接六个气缸交替做功产生的爆发压力，通过连杆的往复直线运动转化为持续的旋转扭矩，再经由飞轮端输出给变速机构。由于V6机型的点火间隔均匀，错拐设计让曲柄销的相位角能够抵消大部分一阶、二阶往复惯性力，相比直列六缸机型，它的轴向长度更短，更适配前置后驱或者四驱车型的动力舱布置边界。

　　数模中曲轴的结构分区十分明确：两端为主轴颈定位轴段，前端用于驱动正时系统、水泵与机油泵等附件，后端则对接飞轮与液力变矩器安装法兰。沿轴向分布的多道主轴颈，分别对应缸体上的主轴承座，安装时轴瓦嵌入轴承盖与座孔之间，形成径向支撑并建立压力润滑油膜。连杆轴颈与主轴颈之间通过曲柄臂连接，臂部集成的平衡块呈扇形外扩结构，在三维建模时需要严格控制平衡块的质心半径与去除材料轮廓，这部分结构直接影响曲轴的动平衡精度——量产装机前通常要对平衡块端面进行钻孔去重，将整机不平衡量控制在工程允许的阈值内。

　　从设计思路上看，78mm的冲程属于兼顾扭矩输出与高转响应的设定，较短的冲程能够降低活塞往复运动的平均线速度，减少缸壁磨损与连杆的惯性负荷，同时让曲轴的回转半径更小，有效降低整机的整体高度。轴颈与曲柄臂的衔接位置全部采用大圆角过渡，避免应力集中在交变载荷下产生疲劳裂纹；油道孔在数模中呈现斜向交叉的布局，从主轴颈表面贯穿至连杆轴颈，机油通过缸体主油道进入主轴颈间隙后，沿内部油道输送到连杆轴颈表面，为连杆大端轴承持续提供压力润滑。

　　安装边界方面，曲轴的各档主轴颈同轴度、连杆轴颈的相位角、轴向定位间隙都有严格的公差要求。装配时需先将上轴瓦嵌入缸体轴承座，下轴瓦装入主轴承盖，按规定扭矩与顺序拧紧轴承盖螺栓，保证曲轴既可以无卡滞回转，又不存在过大的轴向窜动。前端的油封轴段、后端的法兰定位面分别负责前后端的机油密封，法兰上的定位销孔与螺栓孔需与飞轮完全对位，避免运转产生额外的偏心振动。从三维结构的细节来看，这款曲轴的平衡块轮廓经过避让设计，在回转过程中不会与缸体曲轴箱内壁、连杆大端发生运动干涉，完整还原了经典V6机型成熟的结构设计特征，可用于动力总成结构教学、逆向设计参考以及发动机装配模拟验证。
