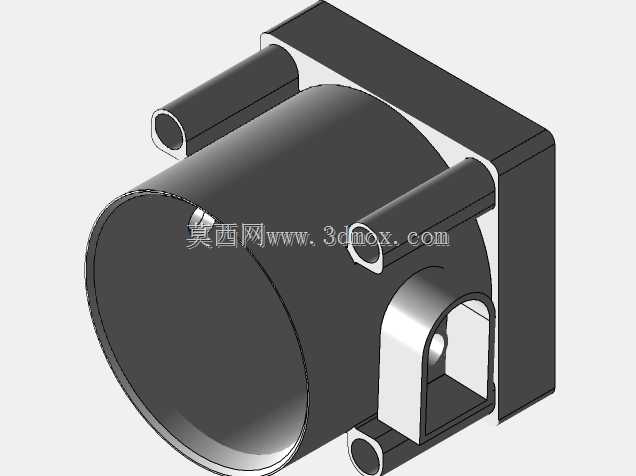

阿尔法罗密欧V6节气门壳体结构设计

　　节气门壳体作为内燃机进气系统的核心承载构件，其结构合理性直接影响发动机进气效率、怠速稳定性以及全工况下的动力响应表现。该壳体针对V型六缸发动机的横向布置空间进行适配，主体采用一体化铸造成型后经精密机加工完成，内腔流道经过平滑过渡处理，可有效降低进气过程中的湍流损失与壁面摩擦阻力。

　　从实际装车场景来看，这类壳体多用于大排量自然吸气动力单元，安装于进气歧管与空气滤清器总成之间的过渡段，侧面预留的怠速旁通通道可在节气门阀片完全关闭时维持极小的进气截面积，保障发动机冷启动与怠速运转的稳定性。壳体上部的两个平行轴孔用于安装节气门阀片转轴，轴孔同轴度公差需控制在0.02mm以内，避免转轴转动卡滞或出现阀片密封间隙不均的问题。

　　结构设计阶段优先考虑了安装边界的约束条件：主体方形法兰面用于与进气歧管对接，法兰四周分布的螺栓过孔位置需匹配发动机缸盖的安装螺柱坐标，同时预留足够的扳手操作空间；侧面突出的圆筒状接口用于连接曲轴箱通风管路或真空助力管路，接口内径与壁厚根据管路插拔力要求设计，端部的倒角结构可提升装配效率。壳体下部的异形凸台用于安装节气门位置传感器或怠速控制阀，凸台表面的定位销孔可保证传感器转轴与节气门阀片转轴的对中精度，避免信号采集出现偏差。

　　流道设计方面，壳体内腔采用渐扩式截面造型，从进气端到阀片安装位的通径平滑过渡，可减少进气节流损失；阀片全开状态下，流道内壁无明显凸起或台阶，保证进气气流的平顺性。壳体壁厚根据铸造工艺要求均匀分布，主体壁厚控制在3-4mm，在转轴支撑位、法兰连接位等受力集中区域适当增加局部壁厚，同时在壳体外部设计加强筋结构，既提升整体刚性避免安装变形，又能控制铸件整体重量。

　　从加工工艺角度考量，壳体的两个转轴安装孔需采用一次装夹同轴加工完成，保证孔的圆柱度与同轴度要求；法兰密封面需经过精铣加工，平面度公差控制在0.05mm以内，防止装配后出现进气泄漏问题。侧面的管路接口外圆需加工出环形凹槽，用于安装橡胶密封圈，保障管路连接的气密性。下部传感器安装面的螺纹孔采用钢丝螺套预置结构，可提升铝合金壳体的螺纹连接强度，满足多次拆装的使用需求。

　　在整车装配场景中，该壳体还需兼顾周边零部件的间隙要求：上部需预留空气滤清器出气管的安装空间，侧面需避开点火线圈与线束的布置路径，下部与发动机缸盖之间需保留足够的散热间隙，避免发动机运行过程中的高温辐射影响传感器正常工作。壳体表面通常采用阳极氧化或喷砂处理，既提升耐腐蚀性能，也可减少表面油污附着，便于后期维护清洁。

　　针对高转速工况下的进气需求，壳体流道入口处设计有圆角过渡结构，可降低高速气流的入口阻力；阀片转轴的两端采用含油轴承支撑，轴承位与壳体采用过盈配合装配，保证转轴长期运行无松旷。怠速旁通通道的截面尺寸经过匹配计算，可在发动机怠速工况下提供精准的旁通进气量，配合怠速阀实现怠速转速的闭环控制。

　　这类壳体的结构设计还需考虑制造过程中的脱模工艺性，所有外壁的拔模斜度控制在1-3度之间，内腔砂芯的定位结构可靠，避免铸造过程中出现砂芯偏移导致壁厚不均的问题。铸件完成后需进行气密性测试，在0.3MPa的气压下保压30秒无泄漏，方可进入后续机加工工序，从源头保障进气系统的密封可靠性。
