V6动力单元碳纤维缸盖罩结构设计

　　在乘用车高性能V6动力单元的开发与改装场景中，缸盖罩作为覆盖气缸盖上部的核心外围结构件，长期处于高温、油气浸润与持续振动叠加的复杂工况下，其结构合理性直接影响引擎舱的整洁度、NVH表现与整机轻量化水平。这款碳纤维缸盖罩的三维结构，正是围绕高转V6机型的实际使用需求完成的正向设计，区别于传统冲压钢板或注塑材质的原厂罩盖，其在材料特性与结构布局上做了针对性适配。

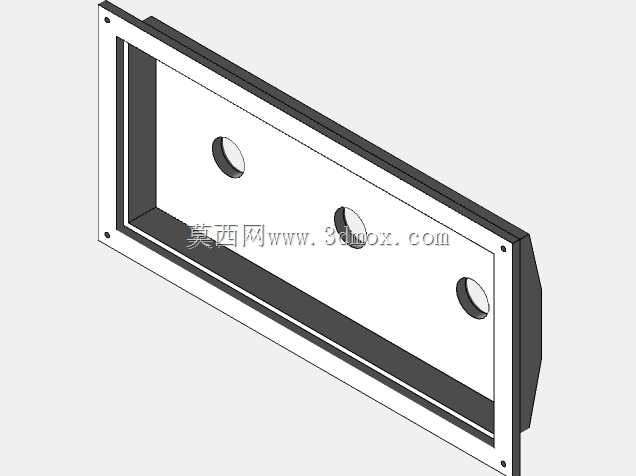

　　从实际功能来看，该罩盖首先承担气缸盖上部的密封防护作用，将气门室、凸轮轴传动区域与引擎舱外部空间隔离，避免机油蒸汽外泄形成积尘油泥，同时阻挡外界灰尘、水渍与检修杂物落入配气机构，降低气门传动副的异常磨损风险。罩体上预留的三个圆形开孔，并非随意布置的装饰结构，其位置与孔径严格对应V6气缸盖的点火线圈安装位或机油透气、曲轴箱通风接口，装配后可直接让点火线圈穿过罩体连接火花塞，无需额外切割开孔，也能为通风管路提供规整的走管边界，避免管线与高温排气歧管发生干涉。

　　设计思路上，这款罩盖没有采用复杂的异形曲面堆砌，而是以平直的矩形主体搭配四周下沉的翻边结构，翻边轮廓完全贴合气缸盖上沿的密封面走向，可在装配时嵌入密封胶垫，通过周向螺栓压紧形成稳定的静密封结构，减少长期热胀冷缩后的密封失效概率。碳纤维材质的选用，一方面是利用其比强度高、密度低的特性，在保证罩体刚性、抵抗引擎振动形变的前提下，大幅降低自身重量，相比同尺寸钢制罩盖可减重六成以上，对整车前轴配重优化与动力响应提升有实际帮助；另一方面碳纤维的热稳定性优于普通工程塑料，在引擎舱持续高温环境下不易出现老化开裂、形变翘曲问题，表面的编织纹理也能满足高性能改装场景下的引擎舱展示需求。

　　从安装边界来看，罩体整体为扁平矩形结构，厚度方向预留了足够的气门摇臂、凸轮轴运动空间，不会与高速运动的配气部件发生运动干涉；周向翻边上的小孔为螺栓过孔，孔位间距与气缸盖预设的安装螺柱一一对应，装配时无需对缸盖进行二次加工，直接对位放置密封垫后扣合罩体、拧紧紧固件即可完成安装。罩体的外轮廓尺寸充分考虑了V型引擎两侧缸盖的间距与引擎舱内部的横向空间，边缘做了小幅切角处理，避免在引擎下沉或车身侧倾时，与周边的进气歧管、线束支架、防火墙等部件发生磕碰摩擦。

　　在实际装车验证中，这类碳纤维缸盖罩还能在一定程度上吸收气门机构工作产生的高频振动与噪音，配合内侧粘贴的隔音隔热棉，可降低引擎舱传递到驾驶舱的气门异响；其光滑致密的表面也不易附着油污，日常检修时只需简单擦拭即可保持整洁，不会像老式冲压罩盖那样容易出现锈蚀掉漆问题。对于三维结构设计从业者而言，该模型的参考价值在于，它没有脱离发动机的实际装配需求去追求外观造型，而是将密封、避让、安装、轻量化等工程需求放在首位，每一处开孔、翻边与轮廓变化都对应明确的功能目的，是动力外围覆盖件设计中兼顾实用性与工艺特性的典型结构。
