流体实验叶片弹簧承载移动刀架结构

　　该结构主要服务于流体实验装置中需要对叶片进行柔性支撑与位置调节的场合，常见于水洞、风洞、循环水槽及教学型叶栅实验段。实验叶片在流场中不仅承受来流冲击，还可能因升阻力变化产生振动，若两端采用完全刚性约束，容易把附加约束刚度引入测量结果；若完全放开，又无法保证叶片姿态稳定。此刀架通过弹簧组件在轴向与线性方向提供可控的退让空间，使叶片在限定行程内随载荷自适应移动，同时保持安装轴线与实验段基准一致。

　　从实际用途看，该部件并不是传统机床上夹持刀具的刀架，而是叶片端部的承载与导向支座。它一端连接叶片轴颈，另一端固定在实验段侧壁或支架上，弹簧布置在支座外侧，能够吸收叶片因流致振动产生的小幅位移，也可在需要改变叶片浸没深度、轴向位置或进行间隙调整时提供线性导向。对于需要测量叶片受力、振动响应或边界层影响的实验，这种带弹性承载的支座比固定式支座更接近真实工况，也便于在不同实验工况间快速复位。

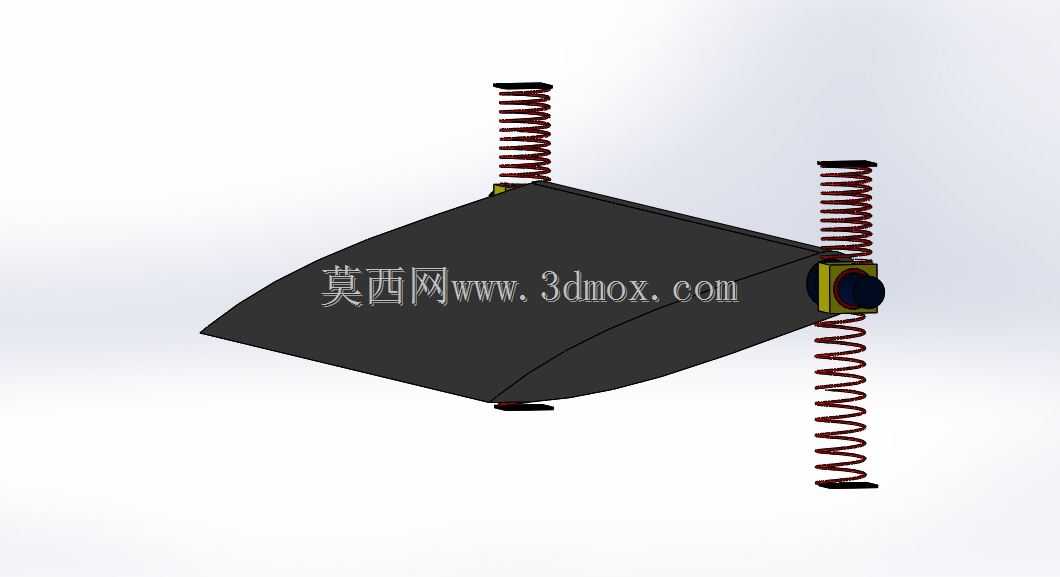

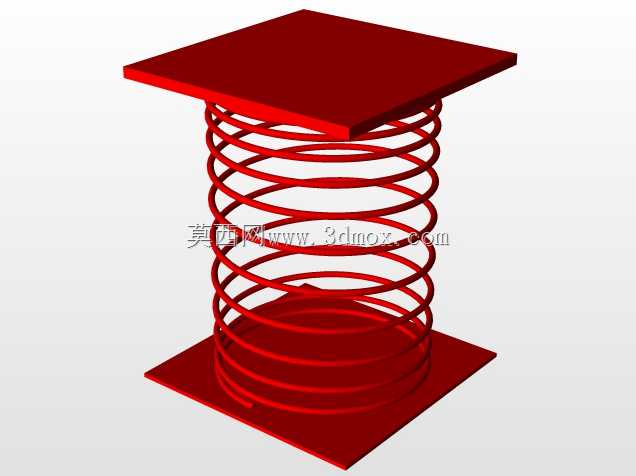

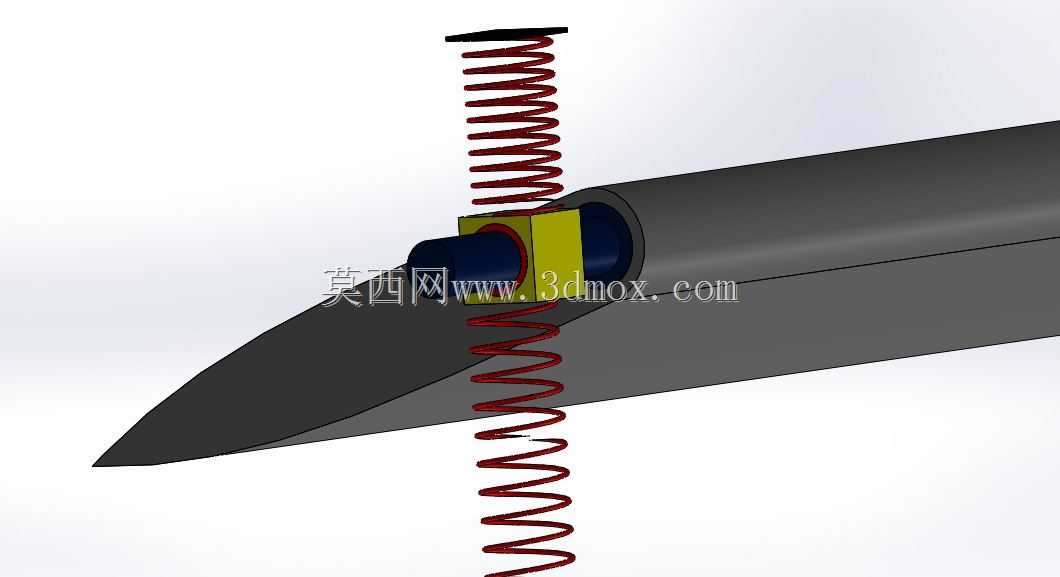

　　功能上，结构可拆为三个部分：中间承载块、贯穿轴与两侧弹簧组件。承载块承担叶片轴的径向支撑，保证轴颈在移动过程中不发生明显偏摆；贯穿轴作为线性移动的导向元件，限制多余转动；弹簧则提供回复力与预紧力。两端弹簧采用对称布置，可使轴向受力更加均衡，避免单侧弹簧偏载造成卡滞。弹簧端部设置红色限位座，既用于弹簧定位，也构成机械限位，防止叶片在异常载荷下超出行程而脱离导向。

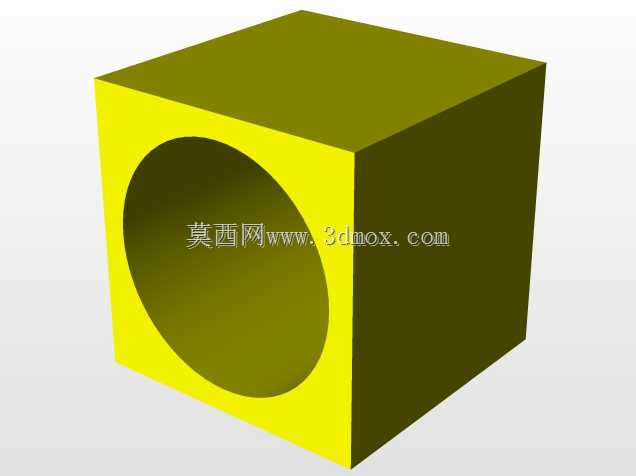

　　设计思路上，优先保证的是运动方向明确、支撑刚度可调、装拆方便。承载块外形接近方块，便于加工定位面，也利于与外部支架通过螺栓或压板连接；轴与块体之间可根据实验要求配置衬套、滑动轴承或小型直线轴承，以降低摩擦对测量结果的干扰。弹簧选型需要结合叶片质量、预期流体力和允许位移综合确定：刚度过大会削弱柔性退让效果，刚度过小则会导致叶片在流场中晃动过大。模型中保留了弹簧、轴、限位座和承载块的装配关系，结构设计人员可在此基础上调整弹簧自由长度、中径、有效圈数以及轴的直径和行程。

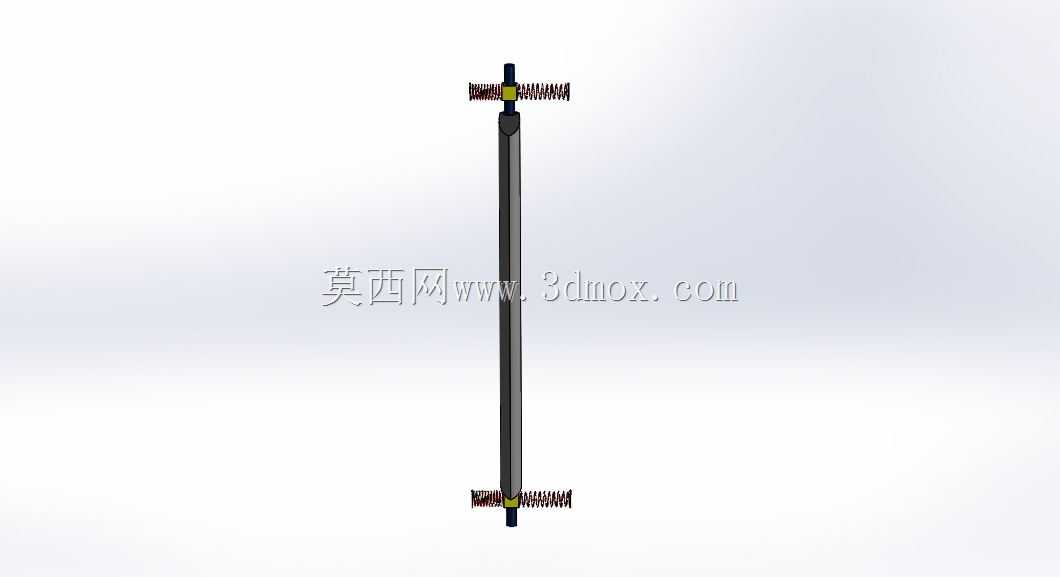

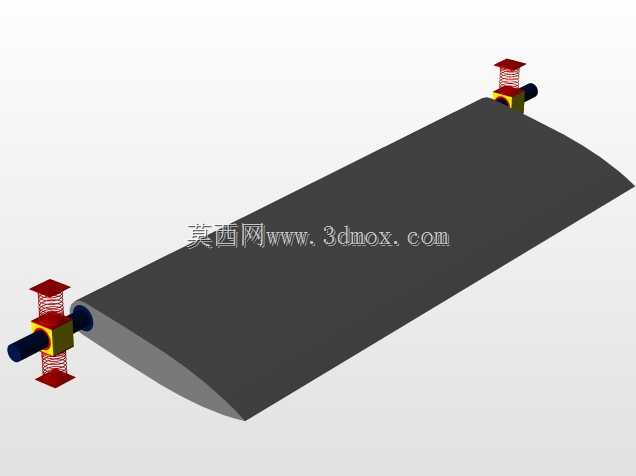

　　外形尺寸与安装边界方面，主体为长条形叶片承载面，两端支撑组件位于叶片轴线附近，整体占用空间集中在叶片端部外侧。安装时需要在实验段壁面预留轴穿过孔，并在外侧留出弹簧压缩和维护空间；若实验段为透明观察窗结构，支座应尽量避开光学测量区域，以免遮挡PIV粒子成像或高速摄影视野。承载块与安装面之间应设置定位基准，可采用销孔定位、键槽定位或加工贴合止口，确保多次拆装后叶片轴线重复定位。轴端伸出长度需满足弹簧全压缩时仍有足够导向余量，限位座与承载块之间的最大开口应等于设计行程，而不是随意放大。

　　在建模与装配检查时，应重点核查轴与承载块的同轴度、弹簧内径与导向轴的间隙、限位座与弹簧端面的贴合状态。弹簧在最大压缩量下不得并圈过载，在最大伸出位置也不应失稳脱落。若用于含水或潮湿环境，材料可选择不锈钢轴、耐腐蚀弹簧及阳极氧化铝合金块体；若以教学演示为主，也可采用普通碳钢配合表面镀层。该结构的价值在于以较少零件实现了叶片支撑、弹性缓冲、轴向导向和行程限位的集成，适合流体实验设备改造、试验台搭建以及小型叶片测试装置的结构参考。
