传感器配套轴支撑底座结构设计

　　在自动化检测工位、小型实验装置以及精密仪器内部，轴类零件往往需要一个稳定的安装基准来保证回转或定位精度，这款轴支撑底座正是为这类场景设计的结构件。它把轴的承托、自身固定以及周边避让需求整合在同一个零件上，避免了采用多块板材拼接带来的累积误差，也让装配工序更加简洁。

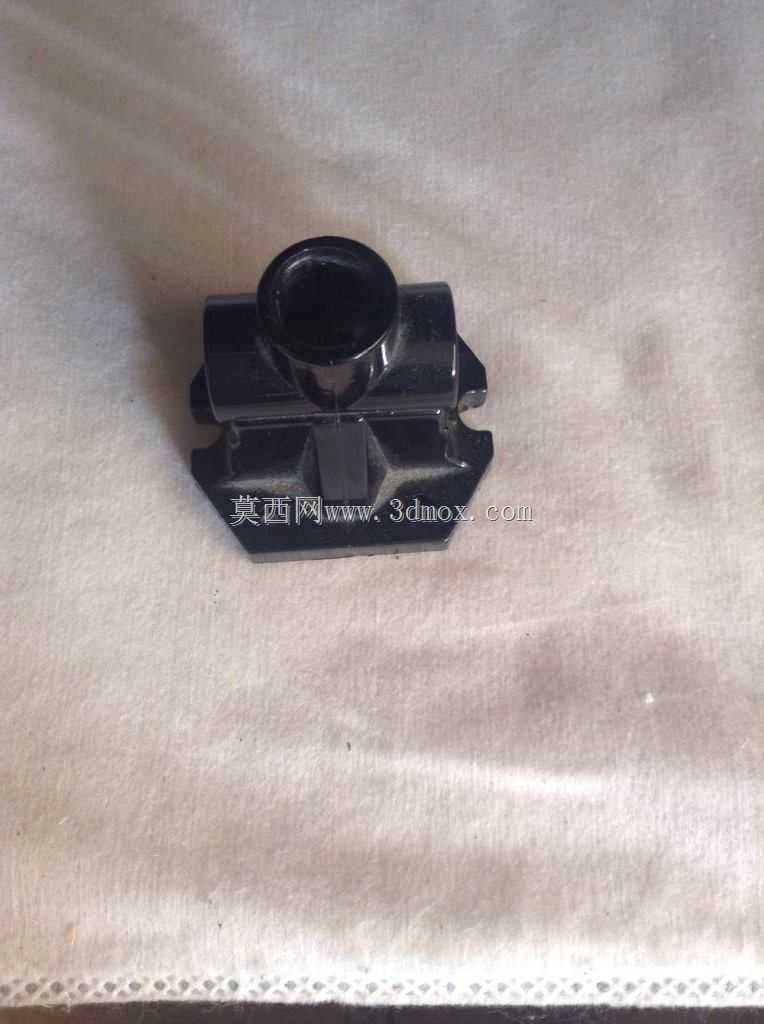

　　从实际使用角度看，底座最核心的功能是为轴提供可靠的径向与轴向支撑。上部的筒状腔体用于容纳轴或配套衬套，内壁形成连续支撑面，可降低轴在运转过程中的晃动；底部向外延展的法兰板则承担与安装平台连接的任务，板面预留的固定孔位能够穿过紧固件，将整个支座锁紧在工作台、机架或仪器面板上。这种“上承下固”的布局，使受力路径从轴直接传递到底座，再分散到安装基础，整体刚性更有保障。

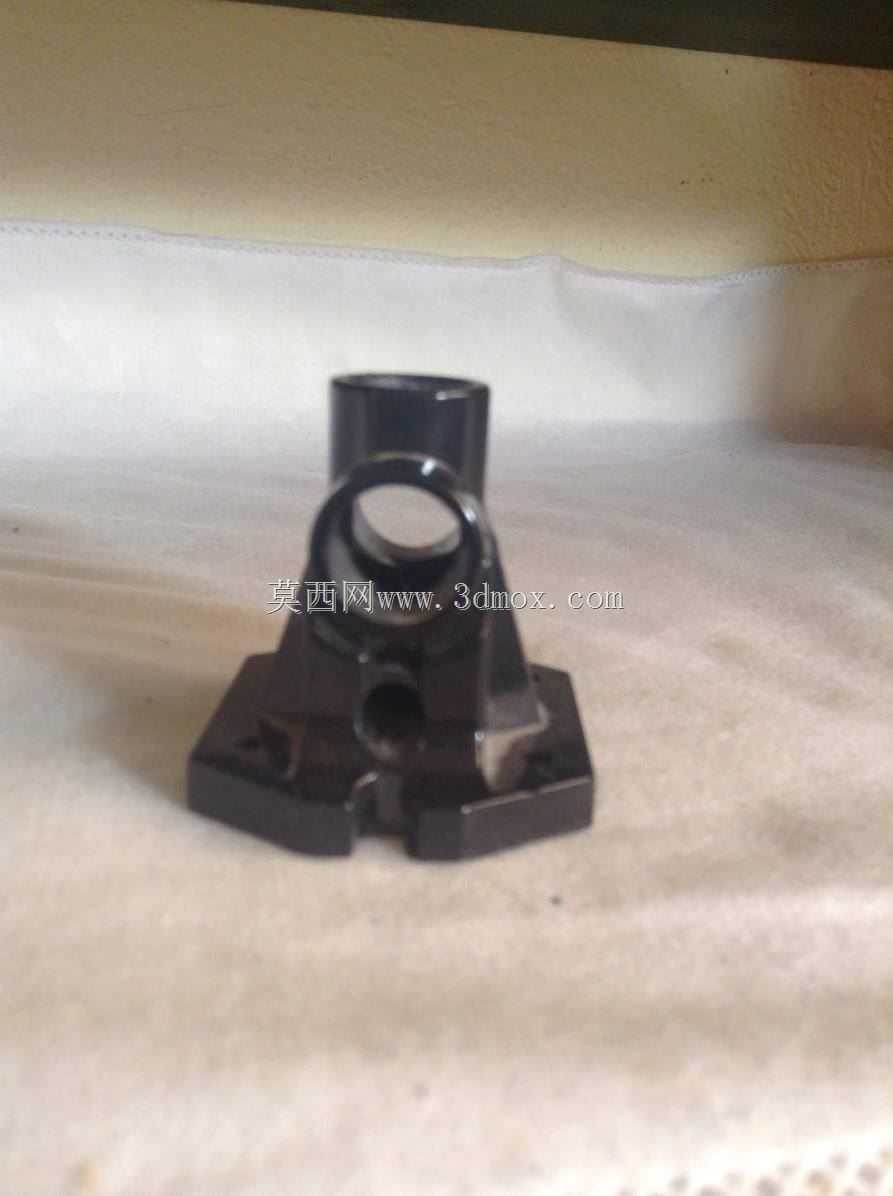

　　设计过程中，首先要明确的是轴的直径、支撑长度以及允许的偏摆范围，这些参数决定了上部支撑筒的内径、壁厚和高度。筒壁不能过薄，否则在长期受力或温度变化时容易出现形变；也不必盲目加厚，否则会增加材料消耗并占用过多空间。底部法兰的轮廓需要根据安装空间确定，图中底座采用近似多边形平板，既扩大了支撑面积，又在边角处做了收窄处理，能够避开相邻螺栓、线槽或其他机构。

　　安装边界是这类支座设计中容易被忽视的环节。底座落在平台上时，底面必须保证足够的平面度，否则锁紧后会产生内应力，影响上部孔位的同轴度。法兰上的孔位间距要与现场安装孔或型材槽位匹配，孔边到法兰外缘需留出足够距离，防止紧固件拧紧时边缘开裂。对于需要嵌入凹槽的场合，底座最大外轮廓尺寸还要小于凹槽开口，并预留装配间隙，方便取放和调整。

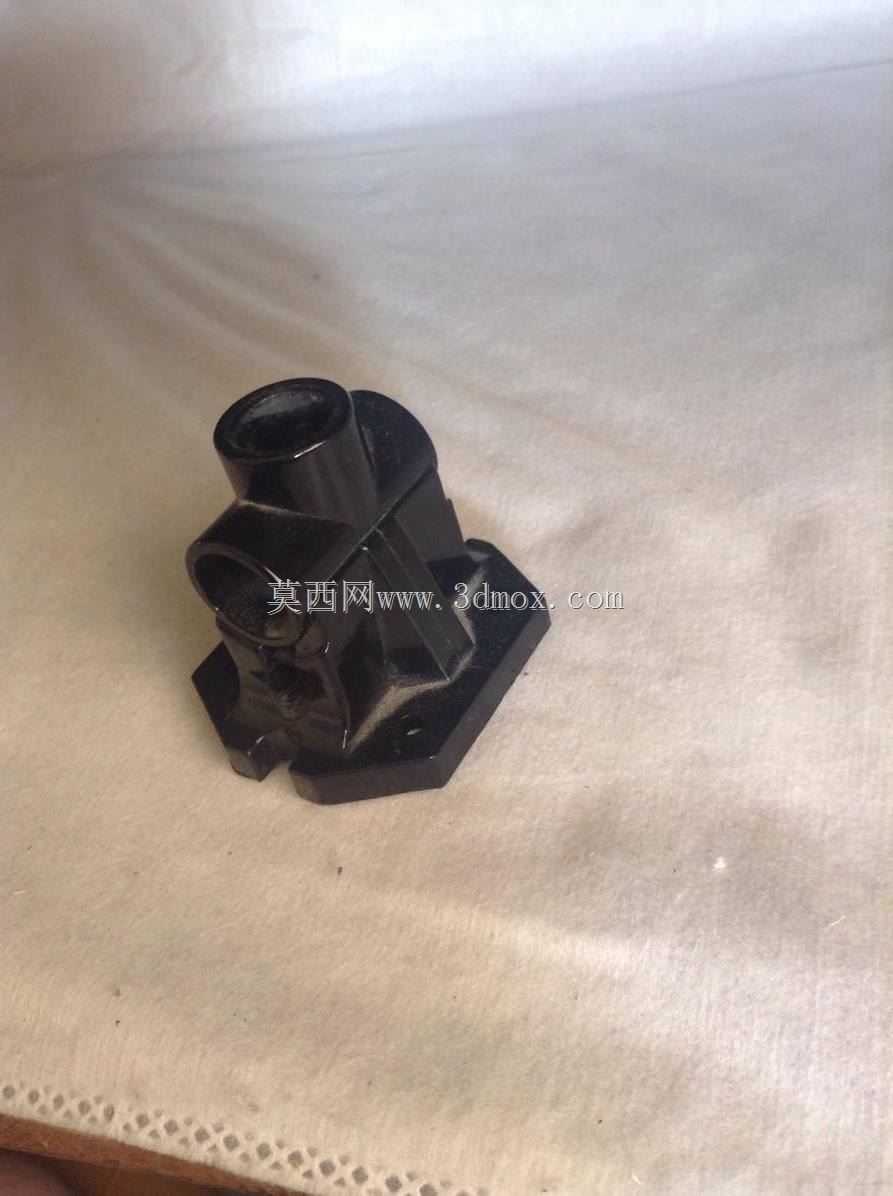

　　底座侧面的异形结构并非单纯为了造型，而是兼顾了避让与加强。局部凸起的筋板连接上部筒体与底板，能够提高连接处的抗弯能力；镂空或收窄区域则为相邻传感器、接线端子或运动部件留出空间，避免装配时发生干涉。在三维建模时，这些过渡区域需要采用连续圆角，减少应力集中，同时也有利于注塑或机加工时的材料流动与刀具走刀。

　　从材料与工艺角度看，这类底座常采用工程塑料或轻质金属制作。若用于普通检测仪器，工程塑料件具有自重小、绝缘性好、成型快的特点；若用于负载稍大或存在振动的工位，则可选用铝合金切削成型，以获得更高的强度和尺寸稳定性。无论采用哪种工艺，上部支撑孔与底面的垂直度都是关键公差，它直接决定轴装入后是否平顺。

　　在设备维护中，这种一体式底座也有明显优势。当传感器或轴组件需要更换时，只需松开底部紧固件，即可整体拆下支座，不必重新搭建支撑结构；重新安装时，法兰孔位具有定位作用，复位后重复精度较高。对于结构工程师而言，建模时除了完成外观几何，更应关注配合面、安装孔、加强筋和避让空间之间的平衡，使零件既能满足受力要求，又能在紧凑的设备布局中顺利装配。

　　整体而言，这款轴底座围绕“稳定支撑、便捷安装、空间避让”三个目标展开，上部筒体负责轴的定位，下部法兰负责与基础连接，侧面筋板与异形轮廓则兼顾强度和布局需求。在传感器支架、小型传动机构、实验夹具等场景中，这类支座能够作为模块化基础件使用，帮助设计人员快速搭建轴系支撑方案，并减少现场配作的工作量。
