激光切割拼装式木质四轴飞行器机架

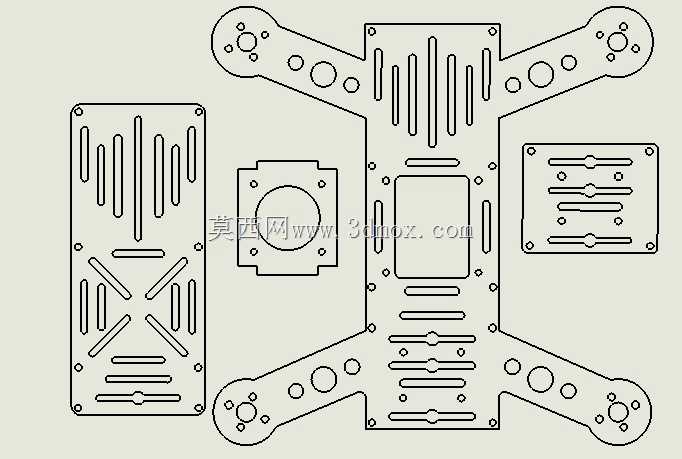

这款机架面向小型消费级四轴飞行器DIY场景，适配入门级航拍、教学实训、创客手工制作等使用需求，可作为低成本飞行器的承载主体，为飞控板、电池、电调、电机、螺旋桨等核心部件提供稳定的安装支撑。机架整体采用平板化拼接设计思路，所有结构件均可通过激光切割工艺从单片中密度纤维板上加工获得，无需开模注塑或复杂的金属切削工序，加工门槛极低，普通创客仅需一台小型桌面激光切割机即可完成全部零件的制作，材料成本也远低于常规碳纤维、注塑材质的同规格机架。

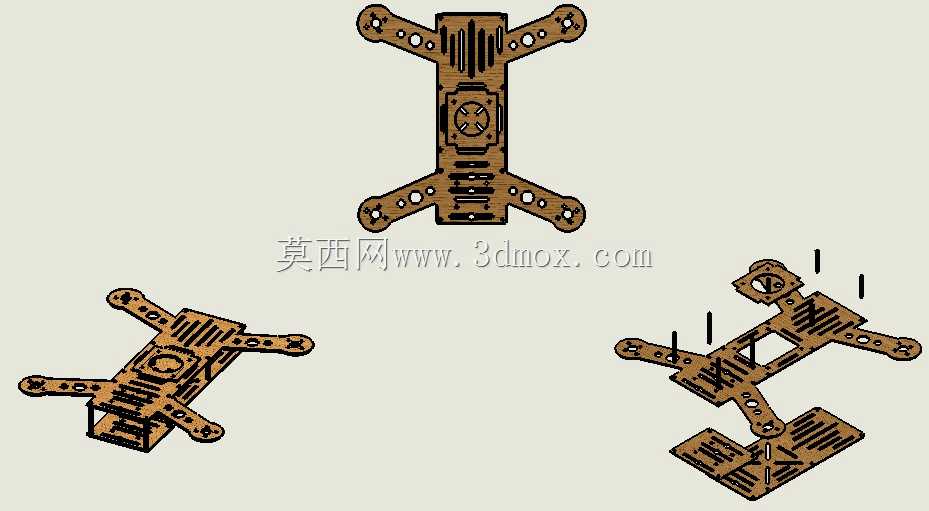

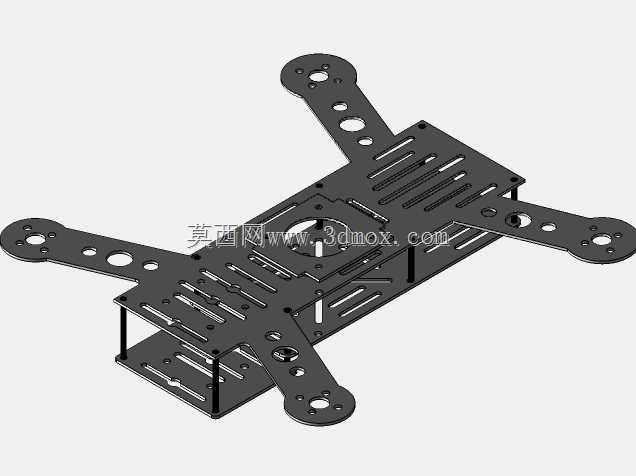

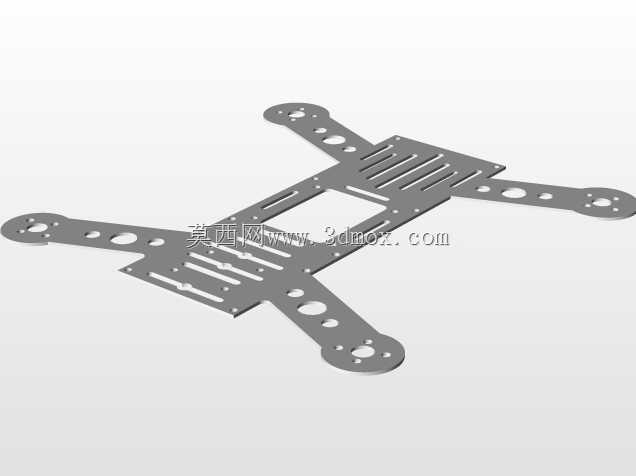

结构设计上采用上下双层板叠合加支撑柱的组合形式，上下层板材通过预设的定位孔与尼龙支撑柱完成锁附，既保证了整体结构的抗扭强度，又预留出充足的内部走线与部件安装空间。机臂采用对称X型布局，四个机臂末端预留统一规格的电机安装孔位，适配常用的2204、2205系列小型无刷电机，安装孔距兼容市面上绝大多数入门级航模电机的安装标准。中心区域预留了飞控板、电调的安装固定位，同时开设了对应走线槽位，可让电源线、信号线沿板材预设槽位规整排布，避免飞行过程中线材晃动干扰飞控传感器工作。

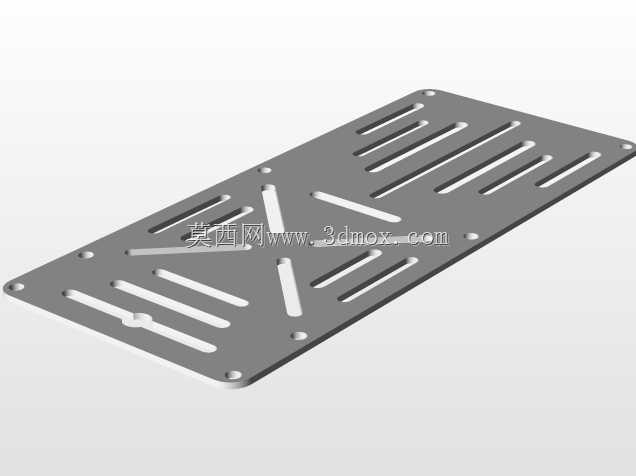

外形尺寸上，机架整体轴距控制在250mm级别，属于典型的小型穿越机适配尺寸，机臂末端到中心的距离经过精准测算，搭配5寸螺旋桨时不会出现桨叶打板的问题，整体安装边界紧凑，既可以满足室内小空间飞行的尺寸要求，也能在室外小风环境下保持足够的飞行稳定性。板材拼接处采用卡槽加定位孔的组合定位方式，组装时无需额外粘接，仅通过螺丝锁附即可完成全部装配，拼装难度低，即使是没有航模组装经验的新手也能在短时间内完成整机组装。板材表面预留了多处减重镂空孔位，在不损失结构强度的前提下尽可能降低机架自身重量，有助于提升飞行器的续航时间与机动灵活性，同时镂空设计也能为电调、飞控等发热部件提供更好的空气流通散热条件，避免长时间飞行时部件积热影响工作稳定性。
