立式双板带孔焊接支座结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:594249
  • 立式双板带孔焊接支座结构设计

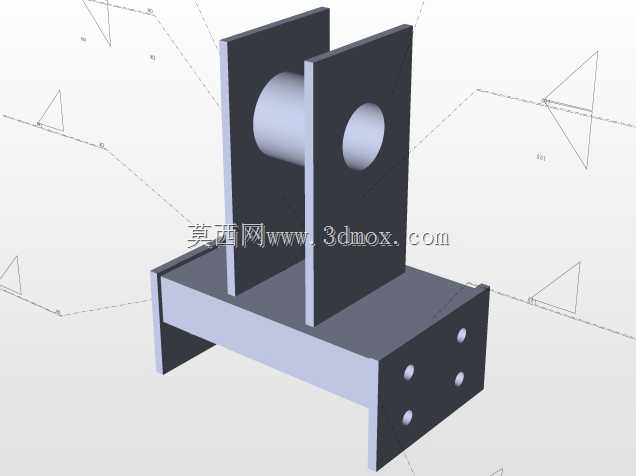

  该焊接支座属于典型的承力式机械连接构件,整体采用板材与圆柱套筒组合焊接成型,结构形式简洁,受力路径直接,常用于输送线张紧机构、小型铰接臂、工装夹具翻转座以及设备门体铰链等需要实现转动支撑或位置调节的场合。构件下部为槽形底板,底板两侧向下折弯形成支撑边,中部形成空腔,既可以避让安装面上的焊缝、凸台或紧固件头部,也能够在不增加整体高度的前提下提高底板的抗弯能力。底板平面分布有多个安装孔,孔位按规则排列,用于通过螺栓将整个支座固定在机架、平台或型材基础上。安装时需要关注底板外缘与周边设备构件的干涉边界,尤其在支座靠近立板、护罩或管线布置区域时,应预留足够的扳手空间和装配余量。上部由两块平行立板组成,立板垂直焊接于底板上,

  两板之间保持固定间距,中间穿设圆柱套筒。套筒轴线与底板安装面平行,形成稳定的铰接轴线,可用于穿装销轴、螺栓轴或短轴,实现连杆、摇臂、滚轮、张紧轮等外部零件的转动连接。立板上对应套筒位置开设同轴圆孔,该孔既可以作为套筒焊接定位基准,也可在装配时作为销轴贯通孔使用。双立板结构相比单板悬臂支撑具有更好的抗倾覆能力,能够将径向载荷较均匀地传递到底板,再由底板分散到基础面上,适合承受中等交变载荷和一定侧向力的工况。从设计思路看,这类构件优先考虑的是制造便利性与现场维护性。板材可通过激光切割、等离子切割或剪板后折弯获得,套筒采用标准圆管或棒料镗孔加工,各零件之间以角焊缝连接,焊后根据使用精度要求对立板孔、底板底面进行少量校正或机加工即可。

  对于载荷较大、转动频率较高的场合,可在套筒内加装轴套、自润滑轴承或滚针套,以降低销轴磨损;对于仅作静态铰接或偶尔调整角度的部位,则直接使用销轴配合润滑脂即可满足需求。外形尺寸方面,底板长度决定支座沿销轴轴向的稳定支撑范围,宽度影响与基础面的接触面积;两立板间距决定被支撑铰接件的厚度上限,设计时应在零件厚度基础上预留侧向间隙,避免受热膨胀、焊渣堆积或涂装层造成卡滞。立板高度决定销轴中心到底板安装面的距离,该尺寸直接影响外部连杆的运动包络和传动力臂,因此在整机布局中需要与相邻铰接点统一校核。套筒内径应与所选销轴直径形成合理配合,过松会产生冲击噪声,过紧则不利于装配和转动。套筒外径与立板孔之间可采用过渡或小间隙配合,

  焊接时宜采用对称断续焊控制变形,防止两立板平行度超差。实际应用中,这类焊接支座经常替代铸件支座使用,尤其在单机自动化、非标设备和小批量生产线中,开模成本低、改型快、交付周期短。若设备运行中存在明显振动,可在底板与安装面之间增加定位销承受剪切力,螺栓主要承担压紧作用;若需要调整铰接中心高度,可在底板下方增加调整垫片,但垫片应覆盖主要压紧区域,避免局部悬空。焊接完成后需清理焊根飞溅,对尖角进行倒钝,外露配合面做防锈处理。整体结构没有复杂曲面,三维建模时可先建立底板草图并生成折弯实体,再分别建立立板与套筒,通过同轴、平行和贴合关系完成装配级焊接建模,最后在工程图中标注安装孔位置、立板间距、销轴中心高及关键形位要求,便于直接指导下料、焊接与检验。
