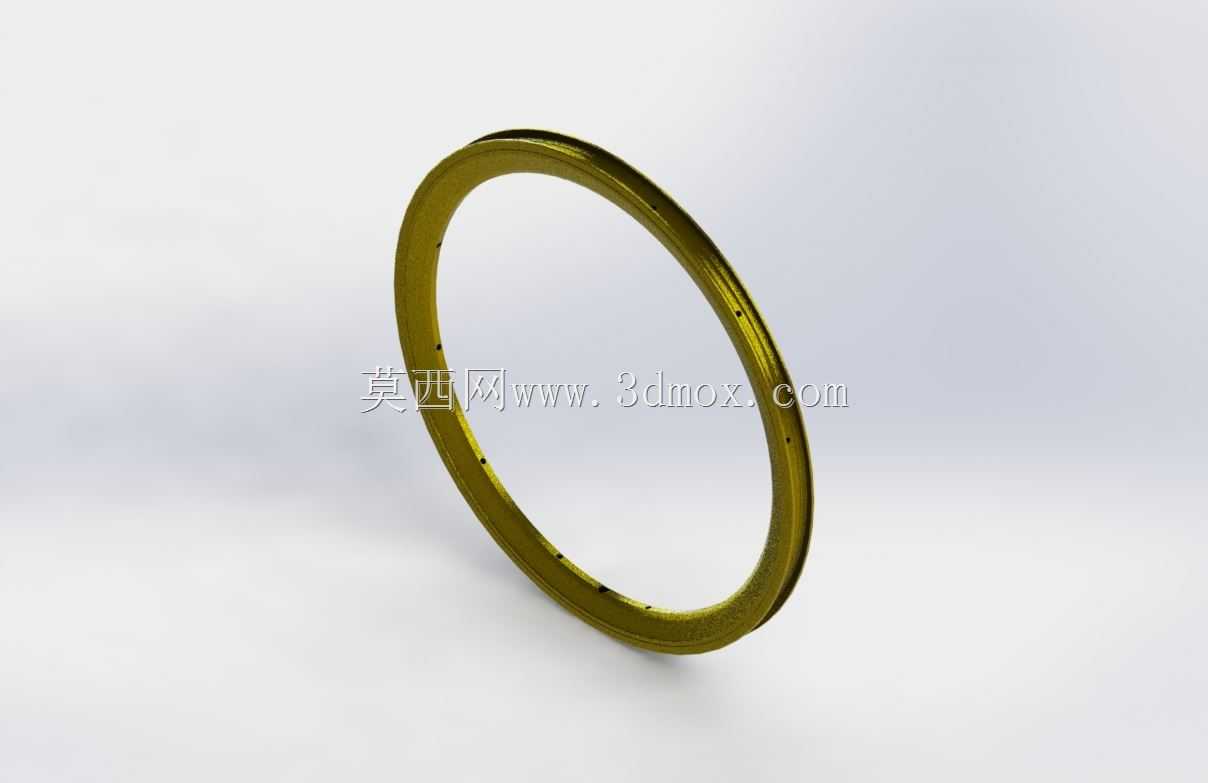

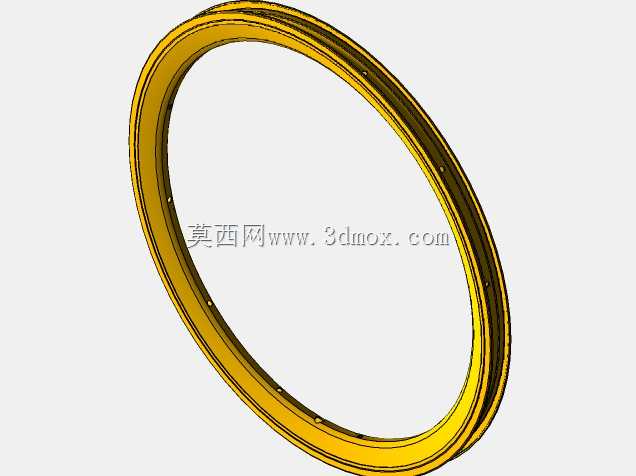

二十寸通勤代步自行车轮辋结构

　　二十寸轮径在折叠车、城市通勤车、青少年车以及小型助力车中应用很广，轮辋作为轮组的外圈承力件，既要承担轮胎的定位与充气后的胀紧力，也要把路面冲击、制动力矩和辐条预紧力传递到整个轮组。这个模型围绕常见钳形闸或碟刹小轮车的使用场景建立，重点还原了轮辋截面、胎唇槽、辐条孔分布以及外缘轮廓，便于在整车布置阶段校核轮胎包络、泥板间隙、刹车块接触位置和前叉后叉开档匹配。

　　从实际用途看，轮辋不是单纯装饰圈。充气轮胎装入后，胎唇卡在轮辋两侧钩边内，槽底为轮胎安装提供退让空间；车辆承重时，轮辋通过辐条孔与辐条、花鼓形成张力体系，垂直载荷经过轮胎缓冲后传至轮圈，再由多根辐条分担。转弯时侧向力会使轮辋承受不对称弯矩，制动时刹车块夹持外缘或碟刹座反作用于花鼓，轮辋都需要保持足够圆度和侧向刚度。模型把这些受力相关的几何边界表达清楚，比只做一个光整圆环更适合结构讨论。

　　设计思路上，二十寸轮辋需要在轻量、刚度和工艺之间平衡。截面高度决定轮圈的抗弯能力，侧壁厚度影响抗冲击和抗凹陷性能，胎唇钩边尺寸则关系到轮胎固定可靠性。若截面过浅，轮胎充气后容易脱出或在低气压转弯时扭动；若侧壁过厚，虽然强度提高，却会增加轮组转动惯量，削弱加速和操控响应。模型保留了沿周向均匀布置的孔位，可用于检查辐条编排方式、孔口倒角以及与条帽的接触关系。实际生产中这些孔边通常需要去除毛刺并做强化处理，避免微裂纹在长期颠簸载荷下扩展。

　　外形尺寸方面，二十寸规格并不意味着所有轮辋互换。轮径名义值相同，轮圈宽度、刹车边直径、气门孔位置、孔数和开档适配仍会影响装配。建模时应先确定目标轮胎宽度范围，再反推轮辋内宽：过窄会使轮胎截面被夹紧，滚阻和舒适性变差；过宽则可能导致胎唇张开不足，转弯支撑异常。轮辋外径需要与刹车块行程匹配，刹车边宽度和平整度直接影响制动手感。若用于碟刹车型，轮辋本身虽不直接夹持，但仍要保证碟片安装后轮组偏摆在允许范围内，否则会造成擦碟或制动脉动。

　　安装边界还涉及车架和前叉空间。轮辋装入后，轮胎外圆与叉腿、泥板、链罩之间应保留均匀间隙，尤其在带载压缩和侧向摆动时不能干涉。小轮车轴距较短，轮圈位置对脚蹬间隙、链条线和折叠机构影响明显，因此在三维环境中直接观察轮辋与周边件的距离，比二维图纸更能发现问题。对于通勤车，还要考虑气门嘴与辐条、气筒的操作空间；若采用密集辐条编排，气门孔附近的条帽不能阻碍充气。

　　从建模方法看，这类回转件适合先绘制准确截面，再通过旋转形成主体，之后用阵列方式生成周向孔位。截面不能只按外观画线，胎唇槽深度、钩边圆角、侧壁斜度和刹车边厚度都应按装配关系确定。孔位阵列时要注意左右侧孔的角度偏置，真实辐条轮圈常采用交错孔位以改善受力走向。若后续要做有限元分析，可在孔边、刹车边和接地区域细化网格，重点观察充气压力、垂直冲击和侧向载荷下的应力集中。

　　在设备选型层面，该轮辋可作为小型自行车轮组设计的基础件，与花鼓、辐条、条帽、内胎和外胎组成完整轮组。不同使用场景对截面要求不同：通勤载重偏向较厚侧壁和较高刚性，轻便折叠车偏向较窄截面和减重，休闲车则需要兼顾成本与耐久。模型提供的周向孔位和截面轮廓，能够帮助设计者快速判断孔数、辐条角度以及轮圈偏距是否合理，也可用于制作装配演示、维修培训或整车干涉检查。

　　轮辋的工艺实现同样影响结构表达。金属轮圈常由型材弯曲后对焊，再经校正、钻孔和表面处理；焊缝位置需要避开高应力区，焊后校圆决定轮组跳动。若模型用于工艺沟通，应在截面中体现壁厚均匀性和焊接接头形式；若用于外观方案，则可简化内部细节，但不能丢失胎唇和刹车边这些关键配合面。把工程约束放进模型，才能让后续开模、夹具设计和样件验证少走弯路。
