禧玛诺山地自行车203毫米碟刹盘片设计

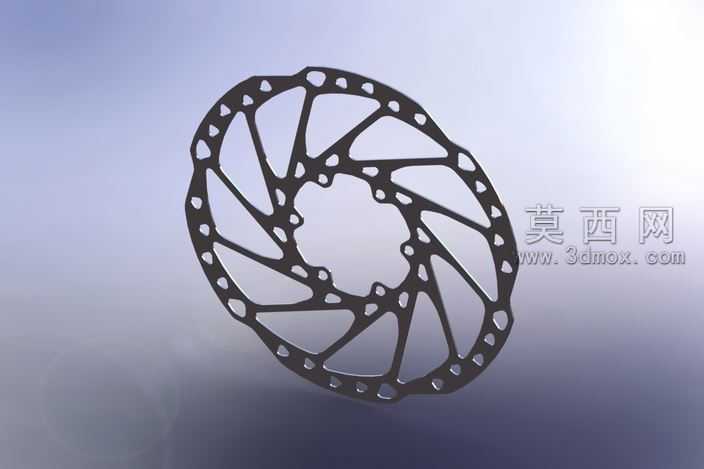

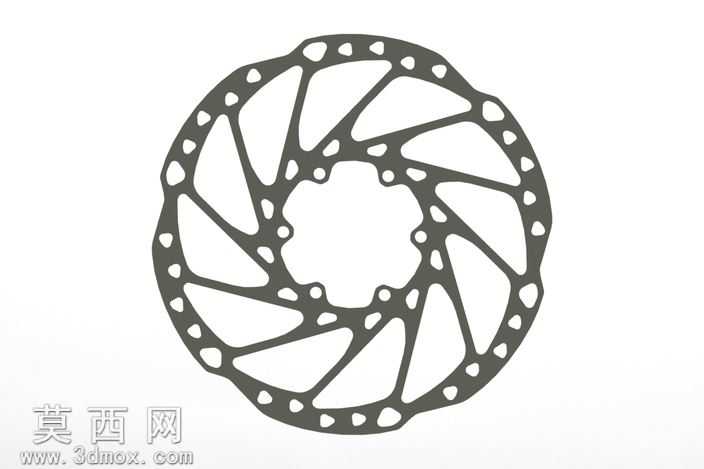

本作品为山地自行车用碟刹盘片的三维建模设计，建模阶段围绕碟刹盘的实际使用需求展开，首先确定盘片外径为203毫米的规格参数，匹配山地车高强度越野的刹车力矩需求。建模时先绘制盘片中心安装孔的基准草图，严格对应禧玛诺花鼓的安装孔位分布，保证六钉安装结构的孔位间距、孔径尺寸完全符合通用安装标准，避免出现安装错位的问题。盘片主体的摩擦环区域采用等宽环形结构设计，保证刹车来令片接触时的受力均匀，同时在摩擦环与中心安装座之间设计了放射状的支撑辐条结构，辐条采用流线型变截面设计，既能够减少盘片转动时的风阻，又可以在保证结构强度的前提下尽可能降低盘片整体重量，适配山地车轻量化的设计需求。在盘片的外边缘以及支撑辐条的间隙处，设计了连续的镂空散热孔结构，这些镂空结构一方面可以在刹车过程中引导气流穿过盘片，快速带走刹车摩擦产生的热量，避免长时间制动出现热衰减现象，另一方面也能够排出刹车过程中产生的磨屑，减少磨屑在摩擦面堆积造成的刹车异响、制动力下降问题。材质设置上，盘片主体采用不锈钢材质参数，调整材质的金属粗糙度、反射率参数，还原不锈钢碟片的哑光金属质感，渲染阶段采用渐变浅灰背景，搭配柔和的侧方打光，清晰展现盘片的镂空结构细节与轮廓特征，同时通过光影对比突出支撑辐条的立体结构。整个建模过程严格遵循自行车碟刹的行业设计规范，所有结构尺寸均经过参数化约束，既保证了外观的流线型设计美感，又充分考虑了碟刹盘实际使用中的散热需求、结构强度需求与安装适配性，能够直接用于山地车刹车系统的装配验证、结构优化或者3D打印样件制作。
