HT5005无刷直流电动机定子结构设计

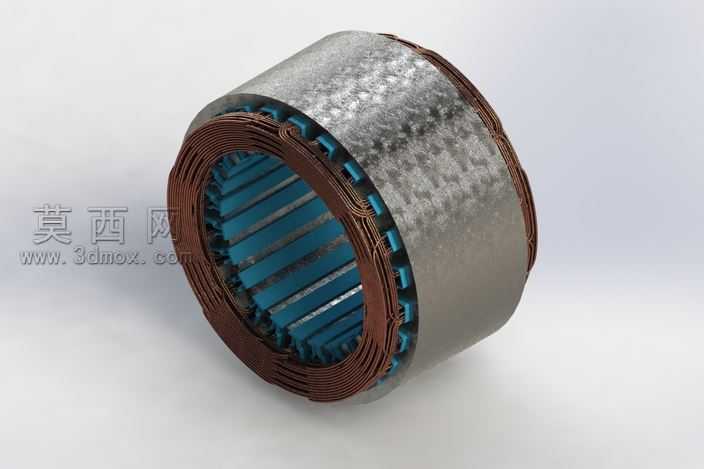

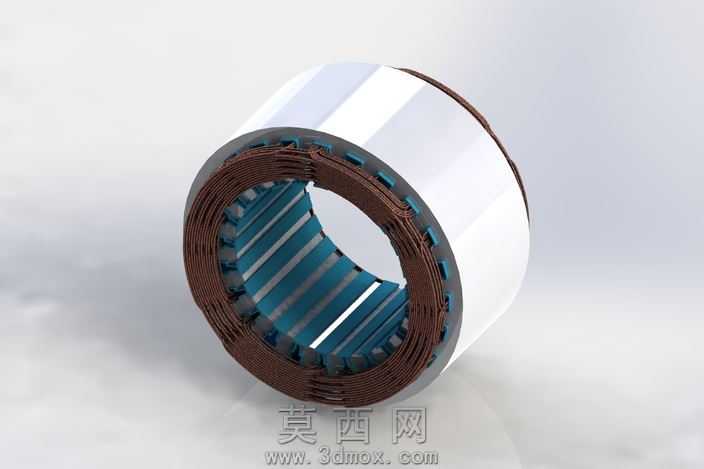

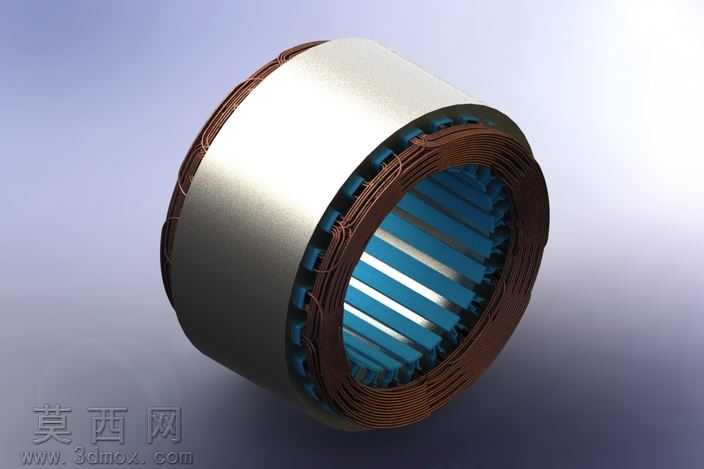

本模型为HT5005无刷直流电动机的定子组件，建模过程严格遵循无刷直流电机定子的实际生产结构逻辑，采用SolidWorks完成全参数化三维建模，所有尺寸均匹配量产HT5005电机的定子设计规范，可直接用于电机结构验证、装配模拟与教学演示场景。建模阶段首先构建定子铁芯基体，还原硅钢片叠压形成的筒状结构，对外圆金属壳体的镀锌层质感、叠压端面的细微层叠纹理做了精细化建模处理，铁芯内圈均匀分布的齿槽结构严格按照槽极配比设计，每个齿槽的倒角、槽口宽度均与实际加工参数保持一致，确保后续绕组装配的匹配度。绕组部分采用多匝漆包线分层缠绕的建模逻辑，还原漆包线棕褐色绝缘层的材质质感，对绕组端部的规整排布、线匝之间的贴合间隙做了写实化处理，同时还原了齿槽内嵌入的蓝色绝缘隔片结构，隔片的卡扣结构、与铁芯齿部的贴合位置都做了精准还原，完整呈现定子绝缘系统的布局设计。渲染阶段采用工作室柔光布光方案，金属铁芯部分赋予镀锌钢板材质，调整金属粗糙度参数还原壳体表面细微的磨砂氧化质感，绕组部分赋予哑光绝缘漆材质，通过调整高光参数还原漆包线表面的半光泽绝缘涂层效果，蓝色绝缘隔片赋予硬质工程塑料材质，还原其哑光略带通透的质感，整体渲染效果清晰呈现定子各部件的材质差异与结构层次。设计过程中重点考量定子与转子、端盖的装配适配性，铁芯外圆的定位公差、绕组端部的轴向伸出长度、绝缘隔片的径向高度都做了参数化约束，可通过调整参数快速适配不同功率版本的HT5005电机改型设计，模型完整还原了无刷直流电机定子的核心结构特征，可用于电机原理教学、结构拆解演示、新品开发阶段的装配干涉检查等场景，各部件均为独立可编辑的实体特征，支持后续的工程图导出、有限元分析前处理等二次开发操作。
