铸钢一体式集装箱全自动扭锁结构

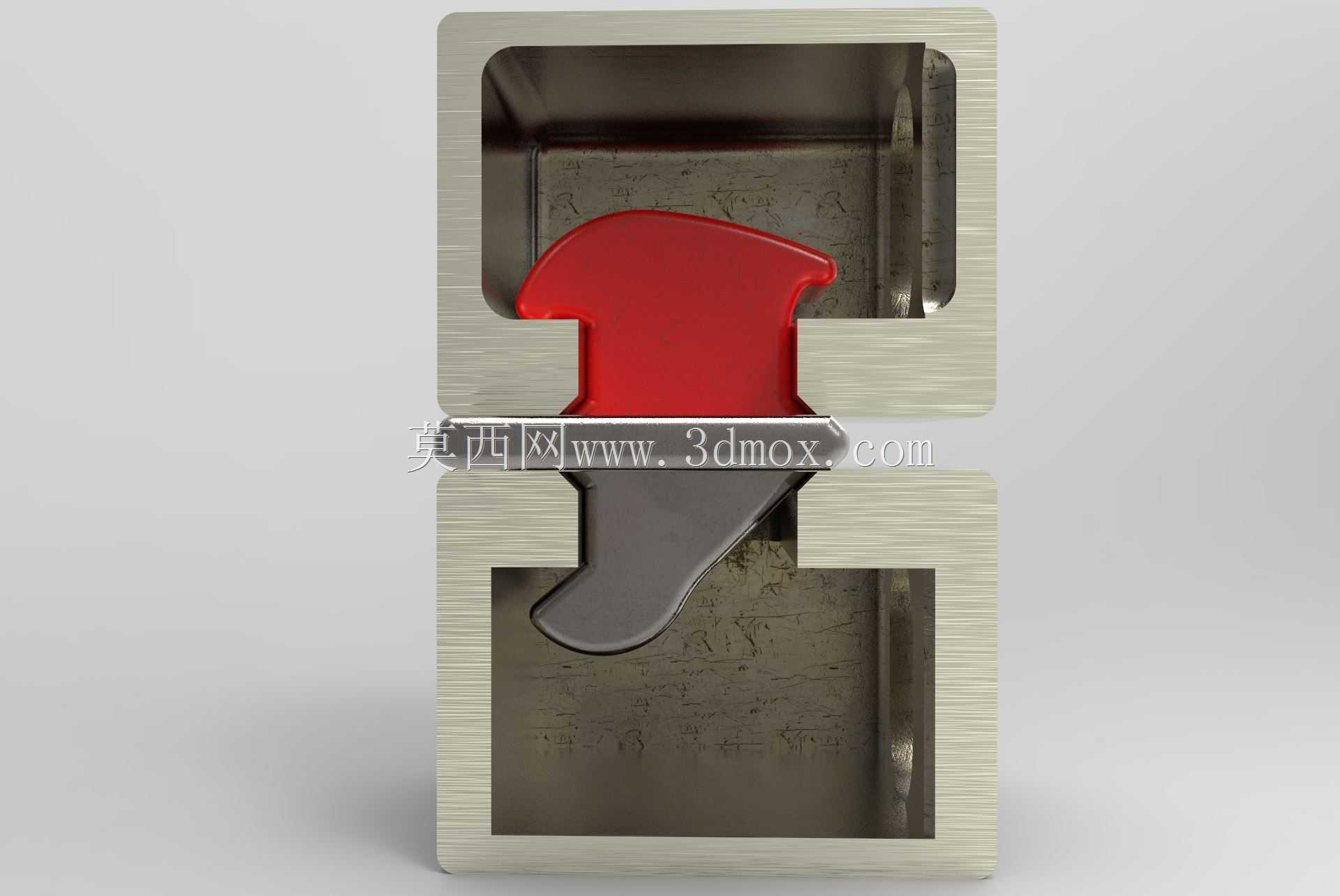

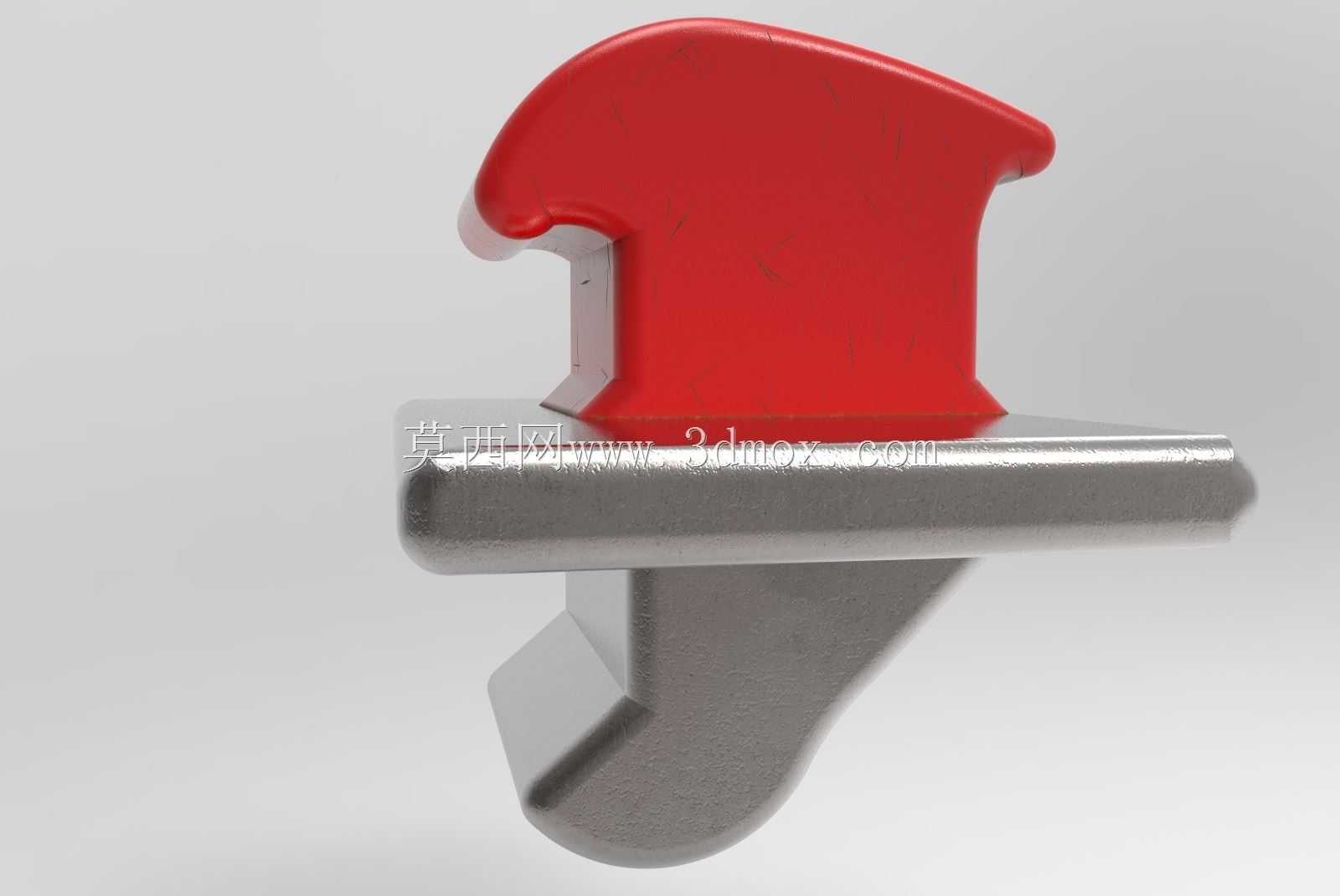

　　在港口堆场、铁路场站和多式联运换装区，集装箱上下层或箱体与转运车架之间的连接可靠性，直接决定堆垛、起吊和运输过程的安全边界。这个一体式全自动扭锁采用铸钢本体，把锁体承载腔、旋转锁头、导向承面和下部钩挂段整合在同一主体内，减少了传统拼装锁具中螺栓连接、销轴外漏带来的松动点，适合高频次、重载、露天盐雾环境下长期循环使用。其核心作用不是单纯把两个金属面压紧，而是在集装箱被吊装落位时，利用箱体角件与锁头的相对位置变化完成自动插入；当吊具小幅水平移动并带动扭转动作时，锁头在角件腔内旋转到锁止位，形成水平和垂直方向的约束；起吊或转位时再通过兼容的扭锁处理系统实现解锁与移除，避免人工登高插拔锁销。从结构功能看，上部红色操作头既是视觉识别区，

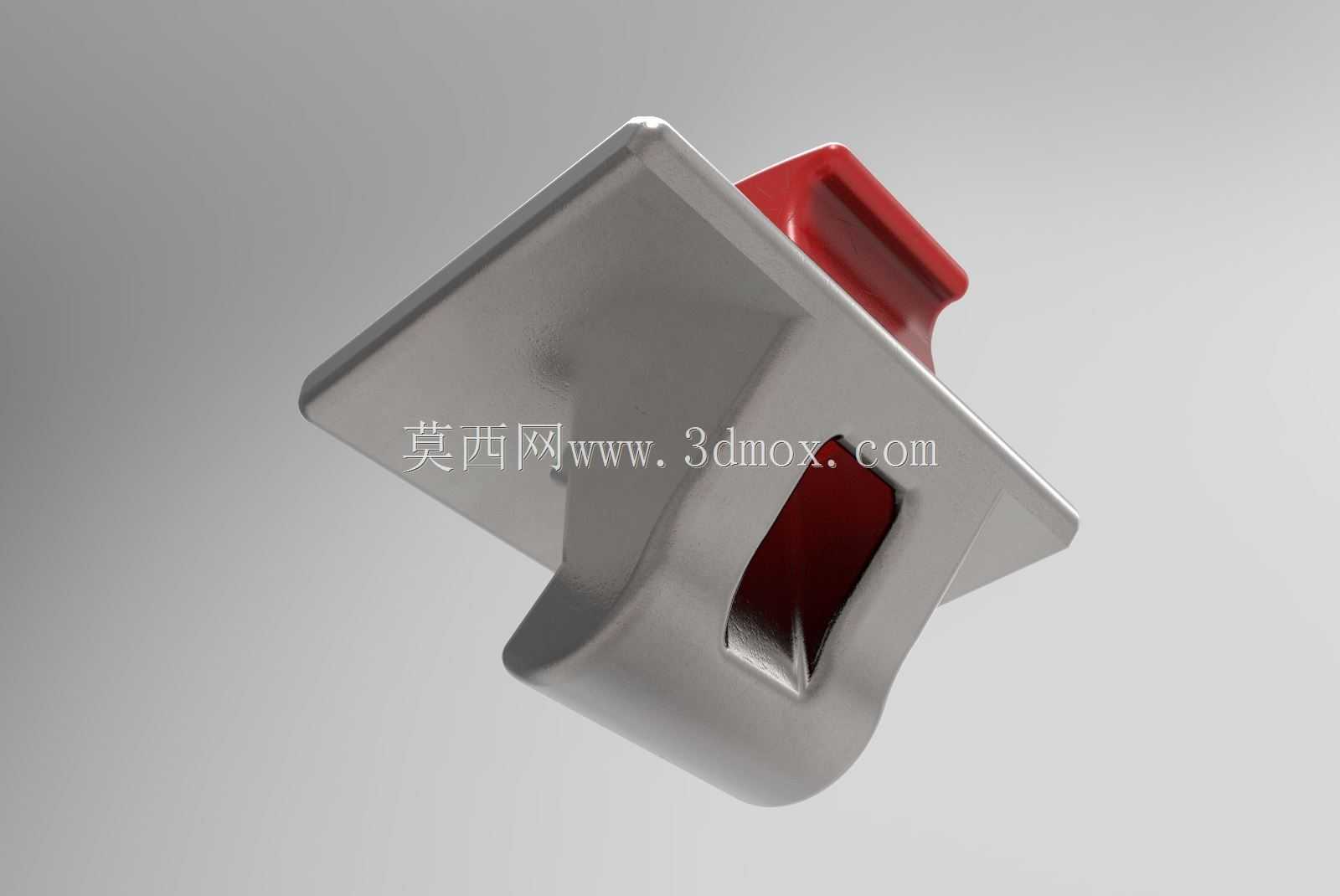

　　也是扭转受力和自动机构对接的关键部位；下部灰色钩状段进入集装箱角件长圆孔后承担拉脱阻力，中间的阶梯形本体则坐落在承载板或车架安装面上。设计时需要重点处理三类接触面：一是锁体与安装板之间的承压面，必须保证落箱冲击下不出现局部压溃；二是锁头与角件内腔的旋转间隙，间隙过小会因铸钢表面涂层、锈蚀或微小变形卡滞，过大则会在运输振动中产生冲击噪声和疲劳载荷；三是自动扭转导引轮廓，其曲面过渡决定吊具横移时能否稳定把直线位移转化为旋转锁止动作。外形与安装边界方面，这类扭锁不是孤立零件，而是嵌入集装箱角件、扭锁安装板和自动化处理系统三者之间的接口件。本体外部矩形轮廓需要适配标准扭锁座开孔，顶部操作头高度要留出自动抓放机构的夹持与旋转空间，

　　下部钩头长度和旋转半径必须落在ISO角件允许的运动包络内，既不能在插入时与角件边缘干涉，也不能在锁止后因接触面积不足而降低抗拉脱能力。安装板厚度、焊缝位置以及下方避让空间同样需要在整机或堆场工装设计阶段同步校核，否则即使单个锁体强度足够，也可能因板件变形造成锁体偏斜。实际选型时，结构工程师通常会把它放在集装箱绑扎系统里统一考虑：堆码工况关注垂向约束，陆路运输关注横向晃动和纵向制动冲击，港口自动化作业则关注无人干预下的插入成功率和解锁一致性。铸钢材料的优势在于形状复杂部位可以一次成型，颈部过渡、加强筋和承力凸台能够按载荷流线布置，避免焊接件热影响区带来的脆性风险；但建模时不能只做外观，必须把铸造拔模斜度、壁厚均匀性、

　　机加工承面和潜在缺陷补强区表达清楚。对于三维建模从业者而言，该模型的价值在于理解一个看似简单的锁止件如何同时承受拉、压、扭、冲击和磨损，以及自动化接口如何把机械动作嵌入物流流程。旋转副的行程、锁止角、初始插入姿态和最终承载位置之间存在明确几何关系，任何一个曲面角度偏差都可能导致现场落箱不锁、起吊不脱或重载异响。因此，在数字样机阶段应进行装配干涉检查、角件配合模拟和极限偏差分析，把安装边界、运动包络和承力路径作为建模主线，而不是仅还原产品外观。
