高精度CNC三爪自定心卡盘结构

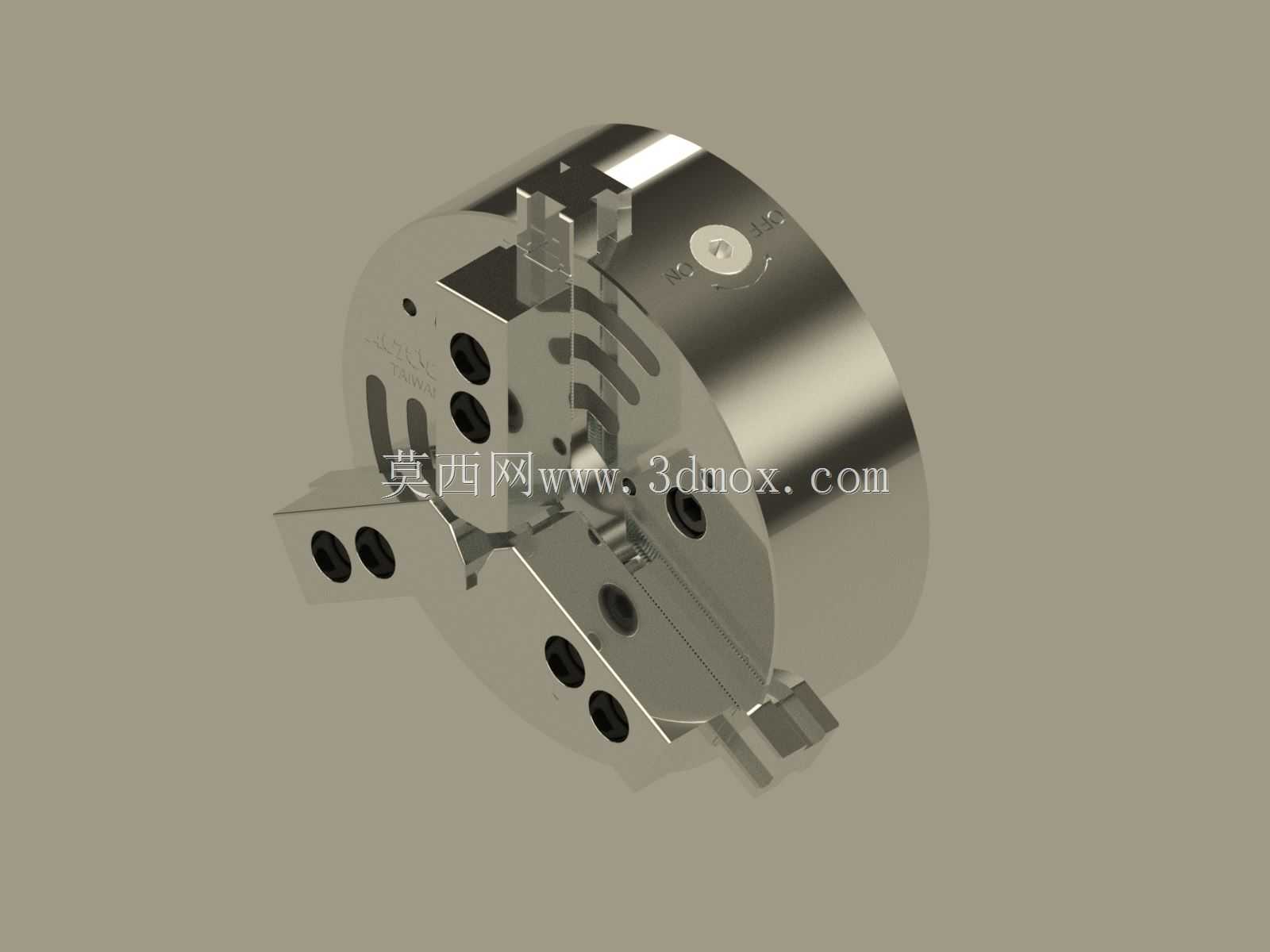

　　在数控车削与加工中心的第四轴应用中，三爪卡盘是决定工件回转同轴度与重复装夹精度的核心功能部件。该模型完整呈现了楔心式动力卡盘的内部传动逻辑，其设计目标并非单纯实现夹持动作，而是在高速回转工况下抵消离心力带来的爪座外张趋势，同时保证三个卡爪在规定行程内的同步位移误差控制在极小范围。从实际产线场景看，这类卡盘广泛用于盘类、轴类零件的粗精加工，无论是棒料的连续送料车削，还是法兰盘、齿轮坯的二次装夹找正，都依赖其稳定的定心能力。

　　该结构的功能特性体现在几个关键细节上。卡盘体内置平面螺纹或楔块机构，将拉杆的轴向拉力转化为三个滑座的径向同步运动；模型中可见的T型滑块与基爪配合，既承担切削时的巨大扭矩，又通过加长导向面抑制夹持时的翘起变形。盘体上分布的减重孔与配重槽并非随意开设，它们经过动平衡校核，使卡盘在高转速下的振动幅值显著降低，这对改善表面粗糙度、延长主轴轴承寿命至关重要。顶部的注油孔与防尘结构则针对切屑液与金属粉尘环境设计，能延缓内部配合面的磨粒磨损。

　　设计思路上，该卡盘遵循模块化与互换性原则。基爪与顶爪采用分离式结构，用户可根据工件直径更换软爪并就地镗削，以获得与工件完全贴合的夹持弧面；这种设计在批量生产中能大幅降低换装时间。卡盘后端的连接法兰参照主轴端部标准尺寸规划，安装止口与螺栓孔分布圆直接决定其适配的机床型号，因此在选型时必须核对主轴鼻端形式、拉杆行程以及允许的最大回转直径，避免卡盘外径与机床防护罩或刀塔发生干涉。

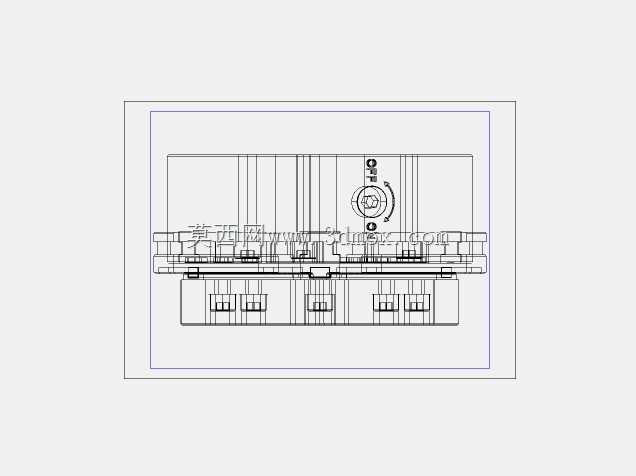

　　外形尺寸与安装边界是结构工程师建模时必须严格把控的部分。卡盘本体的外径决定了最大夹持范围，而盘体厚度与爪座行程共同影响Z向空间占用；当卡爪处于外张极限时，其外圆不得超出护罩安全边界，处于内缩位置时又需保证拉杆不与主轴后端的旋转油缸冲突。模型中滑座的导轨长度、楔块角度以及防尘盖的包覆范围，都直接反映了这些边界约束。此外，卡盘端面的定位销孔与连接螺栓沉孔深度需与法兰盘精确匹配，过深会削弱盘体强度，过浅则导致连接面贴合不实，高速旋转时产生微幅窜动。

　　从三维建模角度看，该结构对装配体的运动仿真提出了较高要求。三个滑座需在平面螺纹驱动下实现等距同步移动，任何一个爪的导向面配合间隙都会在仿真中表现为定心偏差。建模时需重点还原卡爪与滑块的T型槽配合、盘体内部的齿形啮合以及润滑通道的走向，这些细节不仅影响外观还原度，更决定了模型能否用于干涉检查与工程图输出。对于设备选型人员而言，理解这些结构特征，有助于在夹持力、转速极限、通孔直径与机床负载之间做出平衡，避免因卡盘规格与切削参数不匹配而导致的工件飞出或精度丧失。
