中型龙门式数控雕刻切割加工设备

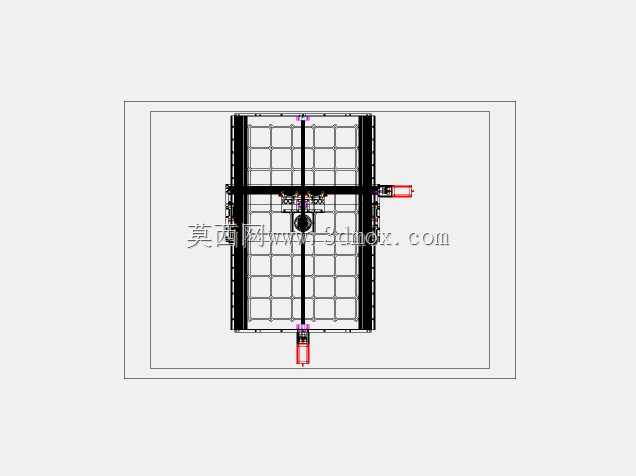

　　在中小型木工加工、广告标识制作以及轻型非金属板材铣削场景里，这类行程规格的龙门移动加工设备一直是车间里的主力机型。它的有效加工幅面设定为1000mm×700mm，Z向可用加工高度达到400mm，这个尺寸边界刚好覆盖了绝大多数常规装饰板材、广告亚克力板、中密度纤维板以及小幅面绝缘件的加工需求，既不会因行程过小限制业务承接，也不会因台面过大造成厂房空间和驱动负载的浪费。从整机布局来看，它采用了经典的龙门双驱移动方案，工件固定在台面上，横梁沿床身两侧的纵向导轨做Y向进给，主轴拖板沿横梁做X向移动，Z轴滑枕负责垂直方向的进刀。这种布局的优势在于工作台承重不受运动部件影响，装夹大尺寸板材时整机动态稳定性更好，

　　同时两侧同步驱动的配置能有效抑制横梁高速运动时的偏摆，保证轮廓铣削的精度。床身部分通常采用型钢焊接或工业铝型材拼装结构，在三维建模阶段需要重点校核导轨安装面的平面度与整体刚性，避免长期切削振动导致紧固件松动。横梁的截面设计需要兼顾轻量化与抗扭能力，既要降低Y轴伺服电机的负载惯量，又要保证主轴在X向行程末端时横梁不会产生明显下挠。导轨选型多采用直线导轨副配合滚珠丝杠传动，部分低成本方案也会使用齿轮齿条传动，但针对小幅面机型，丝杠传动的反向间隙更小，低速进给更平稳，更适合小字雕刻和精细浮雕加工。主轴部分通常选用高速风冷或水冷电主轴，通过专用夹具安装在Z轴滑座上，可根据不同加工材料更换对应刀具，完成铣削、钻孔、切割、倒角等多道工序。

　　台面一般设计为T型槽结构或者真空吸附台面，T型槽台面装夹灵活，适合形状不规则的工件；真空吸附台面则能快速固定整张板材，减少装夹辅助时间，在批量板材加工中效率更高。电气控制部分通常布置在床身侧面或独立控制柜内，包含步进或伺服驱动器、运动控制卡、变频器以及接线端子排，建模时需要预留出电气元件的安装空间与走线槽位，同时考虑检修时的操作空间。设备四周需要设置安全防护边界，尤其是运动行程的两端必须安装限位挡块与硬限位开关，防止程序跑错或误操作导致机械碰撞。在实际应用中，这类设备常被用于木门雕花、家具镂空、广告字切割、环氧树脂板加工以及教学实训场景。针对不同材料的加工特性，主轴转速、进给速度和下刀深度都需要匹配对应工艺参数，

　　比如加工亚克力时需要较高主轴转速和较快进给，避免材料粘刀；加工密度板时则要配合吸尘装置，及时排走木屑，保证切口光洁。从设计角度出发，整机的装配基准需要从床身导轨面开始逐级传递，横梁与两侧滑座的结合面需要经过精密加工，保证两根Y轴导轨的平行度。丝杠两端的支撑座要采用角接触轴承配对安装，抵消轴向切削力，同时丝杠与导轨的平行度需要在装配时反复打表校准。润滑系统采用集中自动润滑或者手动注油点布置，确保所有运动副在长期运行中都能得到有效润滑，减少磨损。三维建模过程中，不仅要完成各个零件的精确建模，还要进行运动干涉检查，模拟X、Y、Z三个轴在全行程内的运动状态，确认拖板、主轴夹具、工件以及防护件之间不存在碰撞风险。对于外购标准件如导轨、丝杠、主轴、电机等，直接调用对应规格的三维模型即可，无需重新绘制，但要保证安装尺寸与实际样本完全一致。整机的外围还需要考虑吸尘口、冷却水管、拖链的走向，所有随运动部件移动的线缆和管路都要内置在拖链中，避免运行过程中被拉扯磨损。设备底部通常设置可调地脚杯，用于在不平整的车间地面上调平床身，调平后再锁紧螺母，保证长期运行的几何精度保持性。
